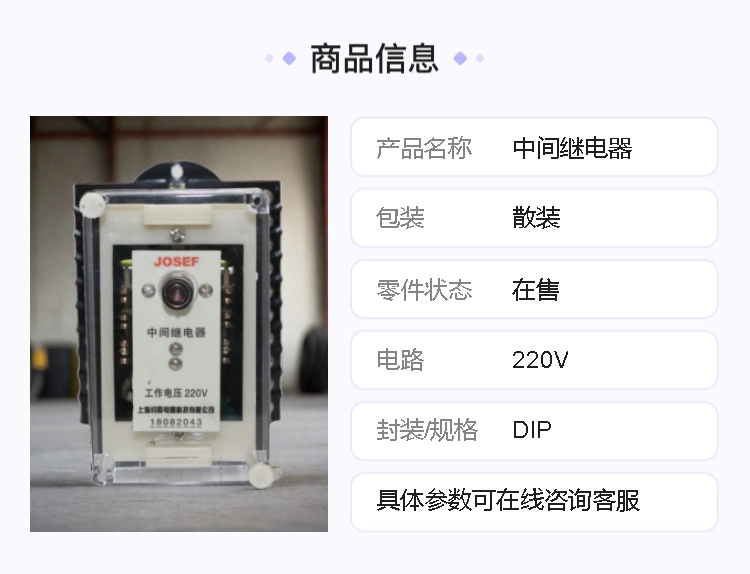

JOSEF约瑟 DZJ-220X中间继电器 AC220V 板前接线

系列型号：
DZJ-201X中间继电器
DZJ-202X中间继电器
DZJ-203X中间继电器
DZJ-204X中间继电器
DZJ-205X中间继电器
DZJ-206X中间继电器
DZJ-207X中间继电器
DZJ-208X中间继电器
DZJ-209X中间继电器
DZJ-210X中间继电器
DZJ-211X中间继电器
DZJ-212X中间继电器
DZJ-213X中间继电器
DZJ-214X中间继电器
DZJ-215X中间继电器
DZJ-216X中间继电器
DZJ-217X中间继电器
DZJ-218X中间继电器
DZJ-219X中间继电器
DZJ-220X中间继电器
DZJ-221X中间继电器
DZJ-222X中间继电器

一、产品特点
增加触点数量和容量：DZJ-220X中间继电器能够增加保护和控制回路的触点数量和触点容量，满足复杂电路的需求。
动作信号指示：该继电器带有动作信号指示器，能够清晰地显示继电器的工作状态。
机械保持功能：带“X”的型号在“200”基本型基础上增加了一副带机械保持的动合信号触点，具有更高的可靠性和稳定性。

二、工作原理
DZJ-220X中间继电器为阀型电磁式继电器，其工作原理如下：
线圈装在“П”型（或“U”形）导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排接触系统。接触系统由几个触点组构成。
当继电器线圈施加的激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。
当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置，准备下次工作。

三、技术参数
DZJ-220X中间继电器的主要技术参数包括：
动作值：继电器动作电压为额定电压的30%~70%。
保持值：保持电压不大于额定保持电压的70%，保持电流不大于额定保持电流的80%。
返回值：不小于额定值的5%。
介质强度：各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象。
热性能：当环境温度为40℃时，电压绕组长期耐受110%额定电压，温升不大于65℃；电流绕组能耐受3倍额定电流，历时5s。
触点断开容量：在直流有感（τ=5ms）回路中，U≤250V、I≤1A时，继电器主触点的断开容量为50W；在交流（cosφ=0.4）回路中，U≤250V、I≤3A时，为250VA。
触点的接通能力：主触点长期允许通过电流为5A，信号触点长期允许通过电流3A。

此外，继电器的动触点与静触点的间隙不小于2mm，动合触点的超行程为0.3mm~0.5mm，动合触点闭合后的压力不小于0.1N，动断触点压力不小于0.08N。

四、应用场合
DZJ-220X中间继电器广泛应用于各种保护和自动控制装置中，如电力系统、工业自动化控制领域等。其可靠的性能和稳定的工作状态为电路的安全运行提供了有力保障。

综上所述，DZJ-220X中间继电器是一种功能强大、性能稳定的继电器产品，适用于各种复杂的电路保护和自动控制场合。
