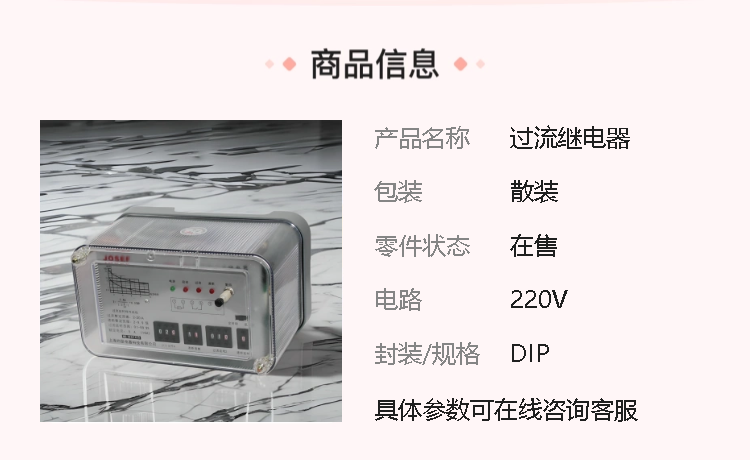

JOSEF约瑟 GL-12过流继电器 10A 板前接线 防尘防腐

系列型号：
GL-11过流继电器;
GL-12过流继电器;
GL-13过流继电器;
GL-14过流继电器;
GL-15过流继电器;
GL-16过流继电器;
GL-17过流继电器;
GL-11/10过流继电器;
GL-17/10过流继电器;
GL-11/5过流继电器;
GL-15/5过流继电器;
GL-17/5过流继电器;
GL-12/10过流继电器;
GL-12/5过流继电器;
GL-13/10过流继电器;
GL-13/5过流继电器;
GL-14/10过流继电器;
GL-16/10过流继电器;
GL-14/5过流继电器;
GL-16/5过流继电器;

一、工作原理
GL-12过流继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通以交流电流时，在铁芯的遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。随着电流的增加，导磁体饱和，动作时限逐渐趋于定值。当线圈中的电流大于某一电流倍数时，电磁元件瞬时动作，因而继电器的动作时限具有反时限延时的特性。

二、主要用途
当主设备或输配电系统出现过负荷及短路故障时，GL-12过流继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证设备及输配电系统安全。

三、主要技术参数
GL-12过流继电器的主要技术参数包括型号、额定电流、整定值/额定电流、整定值/动作时间、瞬动电流倍数、返回系数以及功率消耗等。具体参数如下：

型号：GL-12
额定电流：5A或10A
整定值/额定电流：有多个可选值，如4、5、6、7、8、9、10A（对于10A额定电流）或2、2.5、3、3.5、4、4.5、5A（对于5A额定电流）
整定值/动作时间：根据整定值的不同，动作时间也有所不同，如2、4、8、12、16秒等
瞬动电流倍数：一般为2-8倍
返回系数：不大于0.85
功率消耗：不大于15VA

四、结构特点

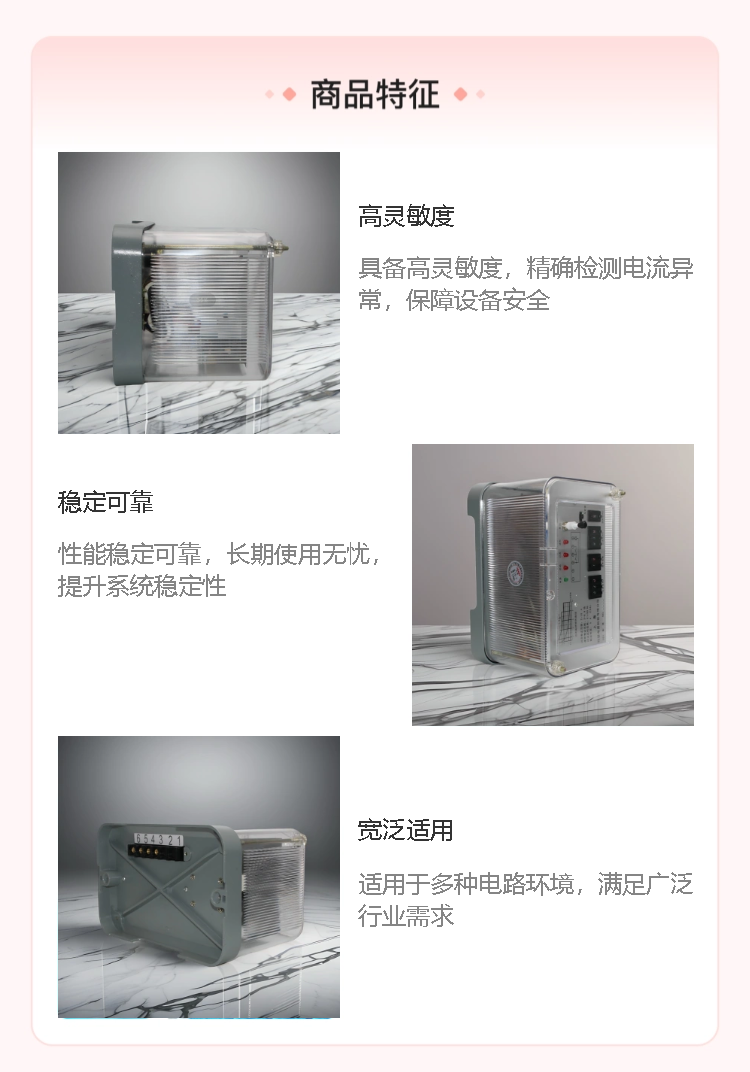

GL-12过流继电器采用凸出式固定接线壳体，方便安装和接线。
继电器具有调整感应元件动作时间整定值的机构及主触点动作的信号牌，可以通过旋转返回机构使信号牌返回。

五、使用注意事项
在使用GL-12过流继电器时，应确保其工作电压和电流不超过额定值，以避免过热和损坏。
接线时应按照产品说明书进行正确接线，确保触点的连接正确无误。
定期对继电器进行检查和维护，以确保其正常工作和延长使用寿命。

综上所述，GL-12过流继电器是一种性能可靠、应用广泛的继电保护设备，在电机、变压器等主设备以及输配电系统的保护中发挥着重要作用。
