JOSEF约瑟 JZ-7GJ-L112B中间继电器 AC220V 板前接线

系列型号：
JZ-7GY-S024K端子排中间继电器；
JZ-7GY-L024K端子排中间继电器；
JZ-7GJ-S024K端子排中间继电器；
JZ-7GJ-L024K端子排中间继电器；
JZ-7GP-S024K端子排中间继电器；
JZ-7GP-L024K端子排中间继电器；
JZ-7GY-S006K端子排中间继电器；
JZ-7GY-L006K端子排中间继电器；
JZ-7GJ-S006K端子排中间继电器；
JZ-7GJ-L006K端子排中间继电器；
JZ-7GP-S006K端子排中间继电器；
JZ-7GP-L006K端子排中间继电器；
JZ-7GY-S600K端子排中间继电器；
JZ-7GY-L600K端子排中间继电器；
JZ-7GJ-S600K端子排中间继电器；
JZ-7GJ-L600K端子排中间继电器；
JZ-7GP-S600K端子排中间继电器；
JZ-7GP-L600K端子排中间继电器；
JZ-7GY-L202B端子排中间继电器；
JZ-7GJ-L202B端子排中间继电器；
JZ-7GP-L202B端子排中间继电器；
JZ-7GY-L022B端子排中间继电器；
JZ-7GJ-L022B端子排中间继电器；
JZ-7GP-L022B端子排中间继电器；
JZ-7GY-L112B端子排中间继电器；
JZ-7GJ-L112B端子排中间继电器；

一、基本特性
型号：JZ-7GJ-L112B
品牌：约瑟JOSEF
类型：静态中间继电器
应用场景：矿山、工厂、电气工业控制、机械设备、新能源等领域，也适用于自动化控制装置和小型开关柜。

二、技术参数
额定电压：支持多种电压范围，包括但不限于DC: 12, 24, 36, 48, 60, 110, 220V；AC: 12, 24, 36, 48, 60, 110, 220, 380V（具体电压值需根据产品规格确认）
额定电流：5A（部分信息可能显示其他值，如整定电流也为5A，但具体值需以产品规格为准）
动作电压：DC≤70%额定值；AC≤75%额定值
动作时间：≤20ms（部分信息可能显示小于15ms，具体值需以产品规格为准）
触点容量：在电压不超过250V，电流不超过5A的交流电路中，断开容量为500VA（具体负载条件需参考产品规格）
功率消耗：DC≤2.5W；AC≤3W（在额定电压下）
安装方式：导轨安装（如35mm导轨条安装）
接线方式：端子排接线
灭弧介质：继电器内部可能具有灭弧功能，但具体灭弧介质信息可能因产品而异
外形尺寸与重量：如608079.5mm，重量0.5kg（具体尺寸和重量需以产品实物为准）

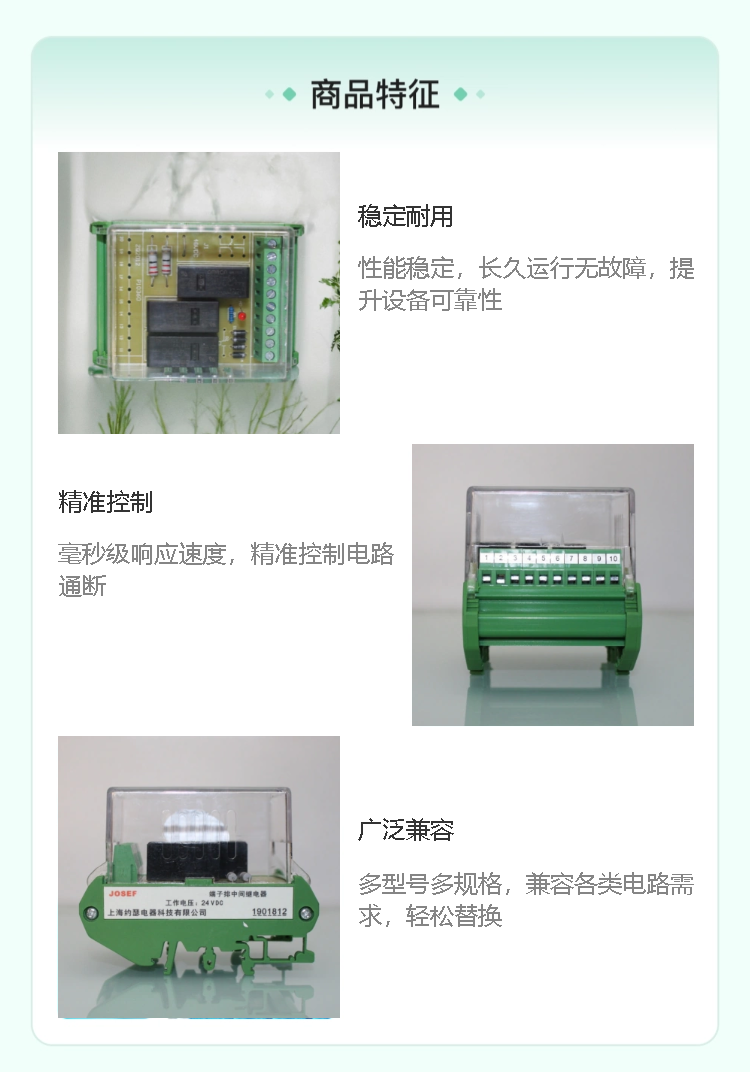

三、产品特点
静态集成电路：采用静态集成电路设计，具有动作准确、可靠性高的特点。
模块化结构：整体结构紧凑，便于安装和维护。
高接通能力：能够扩大被控制的电路，提高接通能力。
信号转换：在控制系统中起到信号转换的作用。

四、应用与注意事项
应用范围：广泛应用于矿山、工厂、电气工业控制、机械设备、新能源等领域的自动化控制系统中。
使用注意事项：
在使用前，应仔细阅读产品说明书，了解继电器的技术参数和安装要求。
确保接入继电器的电压和电流符合其额定电压和额定电流的要求。
在安装过程中，应注意继电器的接线方式和安装位置，以确保其能够正常工作。
在使用过程中，应定期检查继电器的运行状态和指示信号，及时发现并处理异常情况。

综上所述，JZ-7GJ-L112B中间继电器是一种功能强大、性能稳定的静态中间继电器，在工业自动化控制系统中具有广泛的应用前景。
