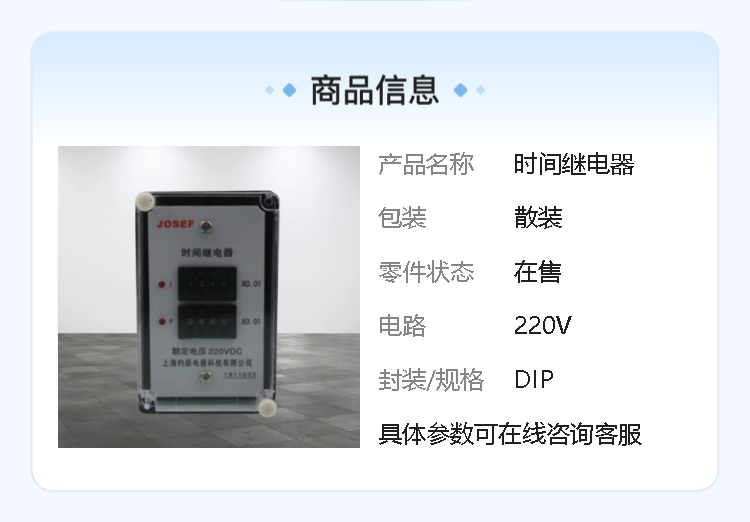

| 品牌 |
JOSEF约瑟 |
型号 |
SS-94B/1-1 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
SS-94B/2-2时间继电器
SS-94B/2-1时间继电器
SS-94B/1-2时间继电器
SS-94B/1-1时间继电器
一、主要特点
高精度：采用静态集成电路，具有精度高、动作准确、可靠性高等特点。
延时范围：延时范围为0.02~99.99秒，延时级差为10毫秒，支持双延时功能。
额定电压：提供直流48V、110V、220V三种可选额定电压。
结构紧凑：安装结构紧凑，便于在电力系统中的集成和应用。
二、工作原理
SS-94B/1-1时间继电器一旦施加额定电压，内部瞬动继电器会立即动作并出口，同时使晶体起振，产生时钟脉冲。这些时钟脉冲经过分频后，由计数器进行计数。当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口，从而实现所需的延时。
三、技术参数
延时整定范围：
20毫秒~9.999秒（级差1毫秒）
0.1秒~99.99秒（级差10毫秒）
1秒~999.9秒（级差0.1秒）
10秒~9999秒（级差1秒）
动作值及返回值：在基准条件下，继电器动作电压不大于70%额定电压，返回电压不小于10%额定电压。
延时一致性：在基准条件下，继电器的延时一致性不大于0.1%整定值+3毫秒。
延时整定误差：在基准条件下，继电器延时整定误差的值不大于0.1%整定值+3毫秒。
返回时间：返回时间应不大于25毫秒。
功率消耗：在额定电压下，继电器的功率消耗符合相关标准。
四、应用领域
SS-94B/1-1时间继电器广泛应用于电力系统二次回路的继电保护及自动控制中，作为延时元件，使被控元件达到所需延时，以实现保护的选择性配合，保护电力系统安全可靠运行。
五、安装与维护
安装：SS-94B/1-1时间继电器支持导轨安装，安装简便快捷。
维护：整定值采用数码拨盘整定，方便用户根据实际需求进行调整。同时，继电器内部采用晶体振荡器减小了误差，增加了时间补偿预置电路，对于极短的延时值具有极高的精度。
