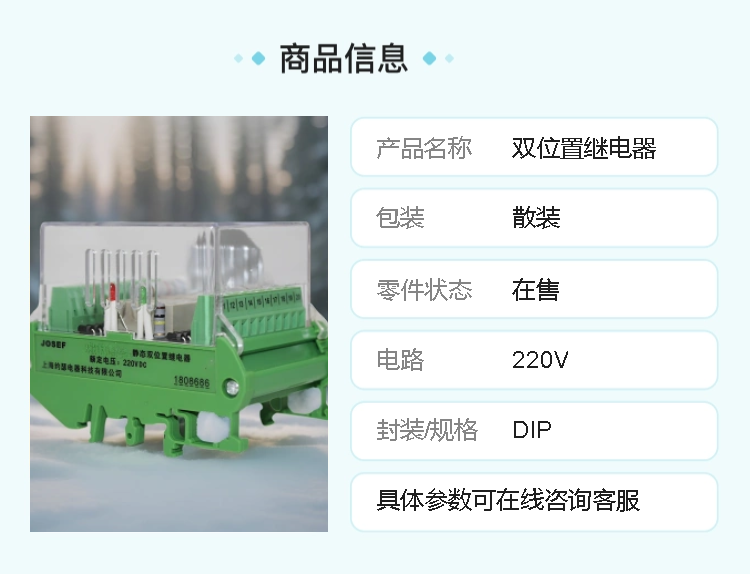

JOSEF约瑟 HJWS-9222双位置继电器 DC220V 抗干扰强

系列型号：
HJWS-E222双位置继电器
HJWS-9222双位置继电器
HJWS-9222L双位置继电器
HJWS-9240双位置继电器
HJWS-9420双位置继电器
HJWS-9600双位置继电器
HJWS-9620双位置继电器
HJWS-9800双位置继电器
HJWS-9800L双位置继电器
HJWS-9080双位置继电器
HJWS-9260双位置继电器
HJWS-9440双位置继电器
HJWS-9440L双位置继电器

一、产品概述
型号：HJWS-9222
触点形式：2常开2常闭2转换
触点容量：5A
额定电压：110V、220V（AC/DC）可选
应用：用于交直流操作的各种保护和自动控制的装置中，作为切换闭锁元件

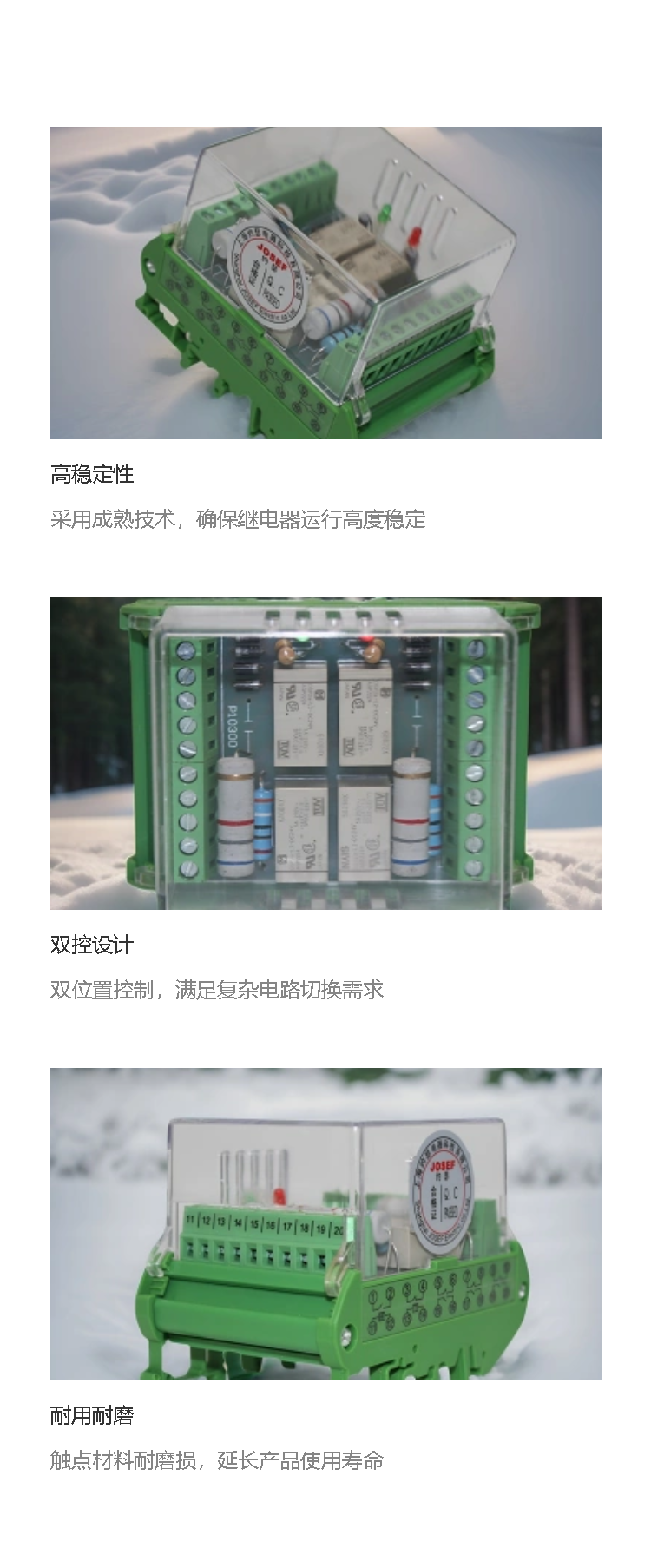

二、产品特点
安装便捷：HJWS-9222采用35mm导轨条安装，壳体为欧规壳体，相比老式的双位置中间继电器（如凸出式固定结构、凸出式插拔结构、嵌入式插拔结构），安装更加简便，无需在开关柜上预先开孔，支持多个拼接。
性能稳定：继电器具有稳定的电气性能和机械性能，能够在恶劣的环境条件下保持可靠的工作。
动作迅速：继电器的动作时间不大于30ms（根据具体参数可能有所不同），能够快速响应控制信号。
指示明确：部分型号的HJWS-9222双位置继电器具有LED发光管显示，能够清晰地指示分、合闸状态。

三、技术参数
额定参数：
直流额定电压：110V、220V可选
交流额定电压：110V、220V可选
合闸线圈动作值：不大于70%额定电压
跳闸线圈动作值：不大于70%额定电压（部分型号可能不小于70%额定电压）
功耗：不大于5W
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ（部分型号可能不小于300MΩ）。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：
环境温度：-15℃～55℃（部分型号可能为-10℃～50℃）
工作电压：不大于120%额定电压
工作位置：任意
周围磁场强度：小于0.5mT
环境相对湿度：不大于90%
大气压力：80～110KPa
海拔高度：不大于2500米

四、使用与维护
使用前检查：在使用HJWS-9222双位置继电器前，请仔细检查其外观是否完好，接线是否正确可靠。
使用环境：请确保继电器在规定的环境条件下使用，避免过热、过湿、腐蚀性气体等恶劣环境对继电器造成损害。
定期检查：定期检查继电器的工作状态，包括触点的接触情况、线圈的发热情况等，及时发现并处理故障。
维护保养：定期对继电器进行清洁和保养，保持其良好的工作状态。

综上所述，HJWS-9222双位置继电器具有安装便捷、性能稳定、动作迅速、指示明确等优点，适用于各种交直流操作的保护和自动控制装置中。在使用过程中，请注意遵循使用和维护规范，确保继电器的可靠工作。
