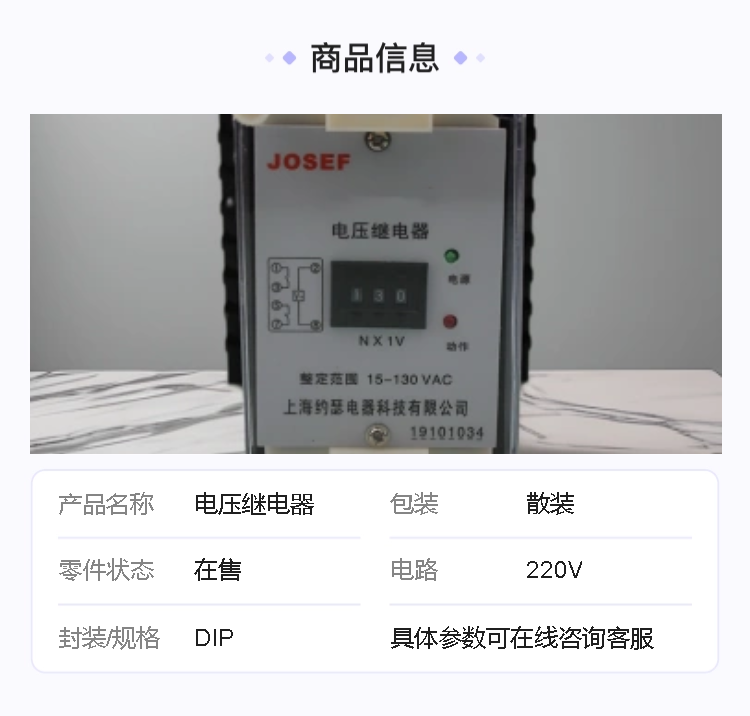

JOSEF约瑟 JY-7A/3/002电压继电器 10-399VAC 板后安装

系列型号：
JY-7A/1集成电路电压继电器；
JY-7B/1集成电路电压继电器；
JY-7A/2集成电路电压继电器；
JY-7B/2集成电路电压继电器；
JY-7A/3集成电路电压继电器；
JY-7B/3集成电路电压继电器；
JY-7A/3/002集成电路电压继电器；
JY-7A/5集成电路电压继电器；
JY-7B/5集成电路电压继电器；
JY-7A/4集成电路电压继电器；
JY-7B/4集成电路电压继电器；
XJ-DY13集成电路电压继电器；
XJ-DY23集成电路电压继电器；
XJ-DY12集成电路电压继电器；
XJ-DY22集成电路电压继电器；
XJ-DY11集成电路电压继电器；
XJ-DY21集成电路电压继电器；
XJ-DY15集成电路电压继电器；
XJ-DY25集成电路电压继电器；

一、产品特性
整定方便：采用三位拨盘开关整定电压值，直观方便，无须校验。整定范围一般为10V-399V，但其他整定范围也可按用户要求定做。
辅助电源通用：辅助电源采用开关电源工作方式，交直流通用，范围大，交流110V-260V，直流150V-300V。
精度高：级差小于1V，误差小，确保继电器动作的准确性。
可靠性高：无抖动，无拒动，动作快，返回系数高，保障系统稳定运行。
保护机制完善：设有专门电路，保证出口继电器在辅助电源上电瞬间和不稳定时封锁出口继电器，使之不动作。

二、技术参数
电压整定范围：10V-399V（其他范围可定制）。
功耗：交流回路功耗小于2VA（最大整定电压值时）；直流回路功耗小于3W（出口继电器动作后）。
动作时间：
欠电压继电器：0.5倍整定值的动作时间不大于20mS。
过电压继电器：1.2倍整定值的动作时间不大于25mS，2倍整定值的动作时间不大于20mS。
返回时间：欠电压继电器和过电压继电器的返回时间均不大于27mS。
返回系数：欠电压继电器返回系数为1.04-1.08，过电压继电器的返回系数为0.92-0.96。
整定误差：额定值在10V至最大值范围内，整定误差不大于2%；在极限温度下，10V以上任一整定值的误差不大于3%；在辅助电源极限变化范围内，10V以上任一整定值的误差不大于3%。
触点容量：继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，电压不大于250V的交流电路（功率因数cosφ为0.4±0.1）为250VA。继电器触点可长期接通5A。
电寿命：不低于100000次。
机械寿命：不低于1000000次。
介质强度：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V（有效值），50Hz的交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。

绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。
工作环境条件：温度-10℃-+50℃，相对湿度不大于90%，海拔高度不大于2000M。
抗干扰性能：继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。

三、应用场景
JY-7A/3/002电压继电器主要用于发电机、变压器、输变电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件。当系统电压超过或低于设定值时，继电器会迅速动作，执行保护功能，如切断电源、发出报警信号等，以防止设备因电压异常而损坏。
