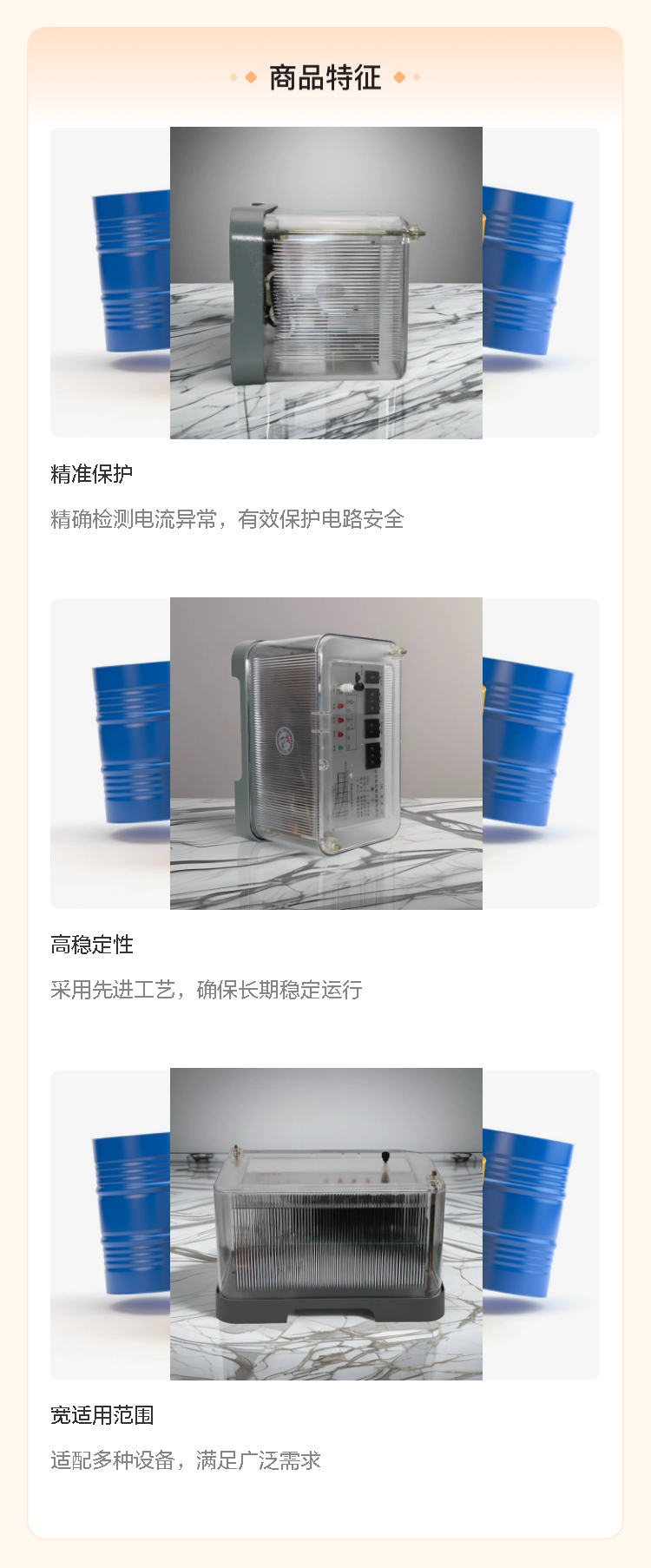

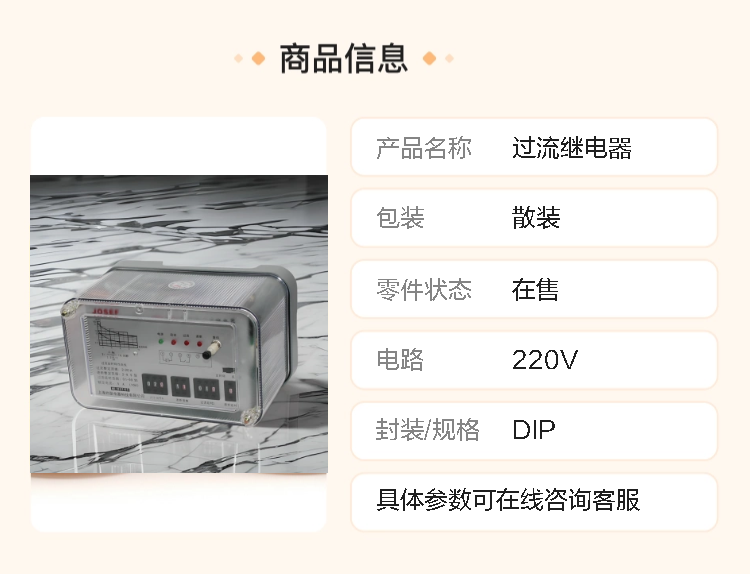

JOSEF约瑟 GL-13/5过流继电器 板后接线 种类多样

系列型号：
GL-11过流继电器;
GL-12过流继电器;
GL-13过流继电器;
GL-14过流继电器;
GL-15过流继电器;
GL-16过流继电器;
GL-17过流继电器;
GL-11/10过流继电器;
GL-17/10过流继电器;
GL-11/5过流继电器;
GL-15/5过流继电器;
GL-17/5过流继电器;
GL-12/10过流继电器;
GL-12/5过流继电器;
GL-13/10过流继电器;
GL-13/5过流继电器;
GL-14/10过流继电器;
GL-16/10过流继电器;
GL-14/5过流继电器;
GL-16/5过流继电器;

1、工作原理
GL-13/5过流继电器一般基于电磁感应原理工作。当电路中电流增大时，通过继电器线圈的电流也随之增大，线圈产生的电磁力增强。这个电磁力会作用于继电器的可动部分（如衔铁），当电流达到或超过整定值时，电磁力克服弹簧的反作用力，使可动部分动作，带动触点闭合或断开，实现保护功能。例如，可以把电磁力比作一个拉力，弹簧反作用力比作一个阻力，当拉力大于阻力时，可动部分就会移动，从而改变触点状态。

2、结构组成
线圈：是继电器的核心部件之一，当电流通过线圈时，会产生磁场。其匝数、线径等参数会影响继电器的灵敏度和动作特性。
铁芯：用于增强线圈产生的磁场，使电磁力更有效地作用于可动部分。
可动部分（如衔铁）：在电磁力的作用下能够发生运动，是继电器实现动作的关键部件。
触点系统：包括动触点和静触点，可动部分动作时会带动动触点与静触点接触或分离，从而控制电路的通断。
整定装置：用于调整继电器的动作电流值，通过改变整定装置的设置，可以使继电器在不同的电流值下动作，以适应不同的保护需求。

3、技术参数
额定电流：继电器能够长期正常工作的电流值，例如可能是5A等。这是继电器设计时所依据的标准电流值，超过这个值可能会影响继电器的性能和寿命。
动作电流整定范围：可以根据实际保护需求，在一定范围内调整继电器的动作电流。比如整定范围可能是1 - 5倍额定电流，通过整定装置可以方便地在这个范围内设置动作电流值。
返回系数：是指继电器返回电流与动作电流的比值。返回系数是一个重要的性能指标，它反映了继电器动作的可靠性和灵敏度。一般来说，返回系数越接近1，继电器的性能越好，但过高的返回系数可能会使继电器过于灵敏，导致误动作。
动作时间：从电流达到动作值到继电器触点完成动作所需的时间。动作时间的长短对于保护效果至关重要，在一些对保护速度要求较高的场合，需要选择动作时间较短的继电器。

4、安装与调试
安装：应按照继电器的安装说明书进行操作，确保继电器安装牢固，接线正确。在安装过程中，要注意继电器的安装环境，避免高温、潮湿、振动等不良因素对继电器性能的影响。例如，继电器应安装在干燥、通风良好的地方，避免阳光直射和雨水淋湿。
调试：调试前需要检查继电器的外观是否完好，接线是否正确。然后根据保护要求，使用整定装置调整继电器的动作电流值。调试过程中，可以通过模拟过电流故障来检验继电器的动作是否准确、可靠。例如，使用可调电流源给继电器线圈通入逐渐增大的电流，观察继电器在达到整定值时是否能够正确动作。

5、维护与检修
定期检查：定期对继电器进行检查，包括外观检查、接线检查等。查看继电器外壳是否有损坏、变形，接线是否松动、氧化等。例如，每半年或一年进行一次全面检查。
性能测试：定期对继电器的动作特性进行测试，如动作电流、返回系数、动作时间等参数的测试。可以使用专门的测试仪器进行测试，确保继电器的性能符合要求。如果发现性能参数不符合标准，应及时进行调整或更换继电器。
