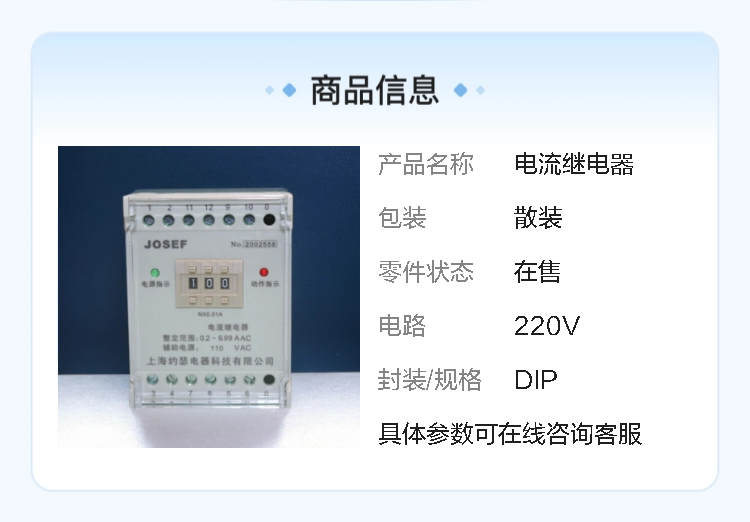

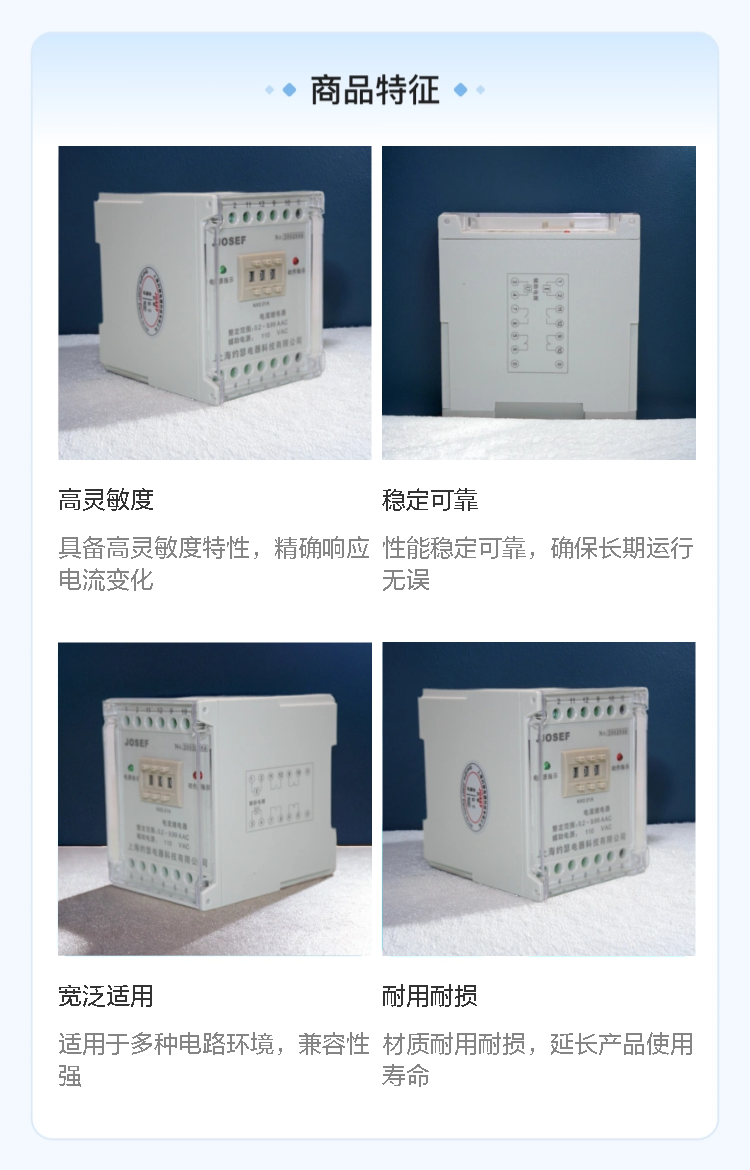

JOSEF约瑟 JDL-1101A电流继电器 220VDC 板后接线

系列型号：
JDL-1002A电流继电器；
JDL-1110A电流继电器；
JDL-1220A电流继电器；
JDL-1001A电流继电器；
JDL-1120A电流继电器；
JDL-1210A电流继电器；
JDL-1100A电流继电器；
JDL-1010A电流继电器；
JDL-1200A电流继电器；
JDL-1020A电流继电器；
JDL-1101A电流继电器；
JDL-1011A电流继电器；
JDL-1110B电流继电器；
JDL-1001B电流继电器；
JDL-1002B电流继电器；
JDL-1101B电流继电器；

1、工作原理
电磁感应与磁场作用
该继电器基于电磁感应原理工作。当电路中有电流通过时，会在继电器内部的电磁线圈中产生磁场。电流大小与磁场强度成正比，电流越大，磁场越强。这就好比用更大的电流去“加强”一个看不见的“磁力场”。

2、触点动作机制
继电器内部有一个衔铁，它被弹簧固定在一定位置。当电流产生的磁场达到一定强度时，磁场力会克服弹簧的反作用力，吸引衔铁运动。衔铁的运动会带动与之相连的触点发生动作，例如常开触点闭合、常闭触点断开。以常见的门锁为例，弹簧相当于锁舌的弹力，而磁场力就像外力推动锁舌，当外力足够大时，锁舌移动，门锁状态改变。
复位过程
当电路电流恢复正常，磁场强度减弱，弹簧的反作用力会使衔铁回到初始位置，触点也随之复位。

3、安装与调试
安装要点
选择合适位置：应将继电器安装在干燥、通风良好、无强烈振动和电磁干扰的地方。避免安装在高温、潮湿或有腐蚀性气体的环境中，以免影响继电器的性能和寿命。例如，可以安装在控制柜内，但要保证控制柜有良好的通风散热条件，防止继电器因过热而损坏。
正确接线：按照继电器的接线图进行接线，确保电源、电流互感器（如果需要）和负载等与继电器的连接正确无误。接线时要注意线径的选择，保证能够承载相应的电流，并且接线要牢固，避免松动导致接触不良。一般来说，电流输入线应选用足够粗的导线，以减少线路电阻对电流测量的影响。

调试步骤
检查接线：在通电前，仔细检查接线是否正确，有无短路、断路等情况。可以使用万用表等工具进行检测，确保接线的准确性和可靠性。
设置动作电流：根据保护要求，使用整定装置调整继电器的动作电流值。调整过程中要逐步增加电流，观察继电器的动作情况，确保动作电流准确可靠。例如，在保护电动机时，可根据电动机的额定电流和过载能力，将动作电流设置为电动机额定电流的1.1 - 1.2倍。
模拟测试：可以通过模拟过电流故障来检验继电器的动作是否准确、可靠。例如，使用可调电流源给继电器线圈通入逐渐增大的电流，观察继电器在达到整定值时是否能够正确动作，并检查触点的通断情况是否符合要求。

4、维护与检修
定期检查
外观检查：定期检查继电器的外观是否有损坏、变形，接线是否松动、氧化等。例如，每半年或一年进行一次全面检查，及时发现并处理潜在的问题，防止因外观损坏或接线不良导致继电器故障。
性能测试：定期对继电器的动作特性进行测试，如动作电流、返回系数、动作时间等参数的测试。可以使用专门的测试仪器进行测试，确保继电器的性能符合要求。如果发现性能参数不符合标准，应及时进行调整或更换继电器。

清洁保养
保持继电器的清洁，定期清除继电器表面的灰尘和污垢。灰尘和污垢可能会影响继电器的散热和电气性能，导致继电器故障。可以使用干净的软布轻轻擦拭继电器表面，但要注意避免使用湿布或腐蚀性清洁剂，以免损坏继电器外壳和内部元件。
