| 品牌 |
JOSEF约瑟 |
型号 |
HBDZW-202/4 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
HBDZW-020/1微型端子排中间继电器；
HBDZW-020/2微型端子排中间继电器
HBDZW-201/1微型端子排中间继电器；
HBDZW-201/2微型端子排中间继电器
1 特点和应用

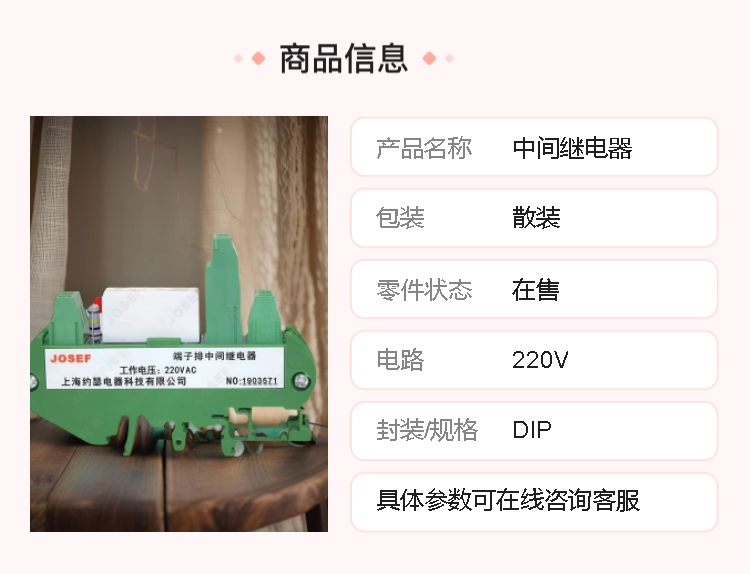

HBDZW系列微型端子排中间继电器为超薄型端子排结构的继电器，厚度只有22mm,体积小巧，可直接安装在导轨上，
用于交直流操作的继电保护或自动控制回路中，以增加触点数量。
2 产品型号（型号说明）
3 主要性能
元件采用进口密封型继电器，防潮、防尘、不断线、可靠性高。
本继电器适用于端子排的各种布置。
继电器电气机械寿命长。
触点容量大，触点接触电阻小。
绝缘耐压水平高。
4 技术条件
环境基准条件、正常使用条件；环境温度20土2°C；环境温度-10°C~ +50°C；
相对湿度45%~ 75%；环境相对湿度不大于90%；大气压力86~ 106KPa；80~ 110KPa；
储存和运输过程中极限温度: -25°C~+70°C:使用地点的海拔高度:不大于2500米;使用环境的周围介质无爆炸危险；
不含有腐蚀性气体:所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。
功耗:额定电压220VDC下不大于2W。额定电压220VAC下不大于3VA。
5 特性参数
1)触点容量:
切断负载能力，直流250V以下，τ=5ms， 感性负载50W,阻性负载150W; 交流250V以下，负载1200VA; 允许长期接通电流: 5A。
2)绝缘电阻:用1000V摇表测量各引出端子对端子导轨之间的绝缘电阻不小于10MΩ。
3)绝缘耐压:各引出端子连在一起对外露的非带电金属部分或外壳之间能承受工频电压2KV，
同组触点间能承受工频电压1KV，历时1分钟无绝缘击穿或飞弧现象。
4)电气寿命:触点在额定负荷下为104次。
5)机械寿命:触点在空载状态下为300万次。
6 端子接线图、外形尺寸图
