| 品牌 |
JOSEF约瑟 |
型号 |
ZLR-G81ZCT-45 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：

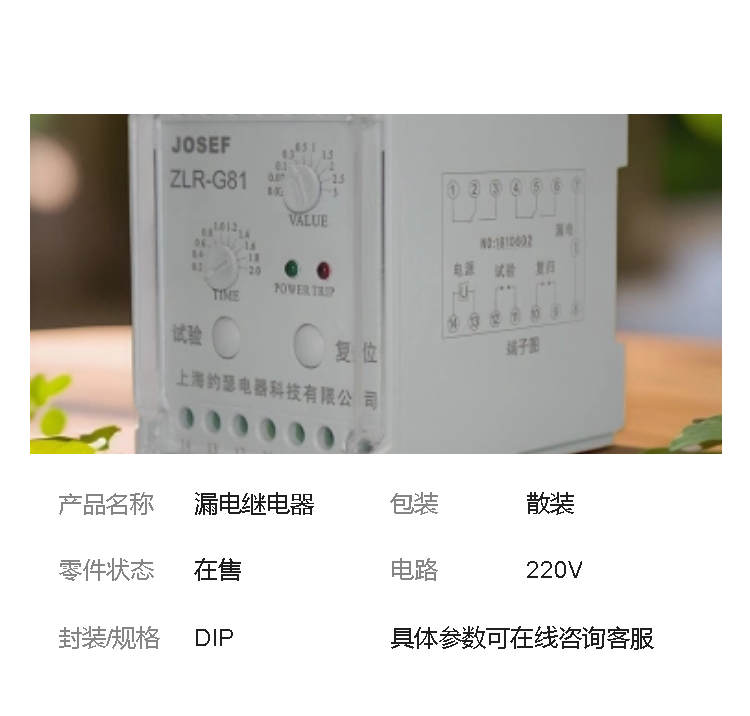

ZLR-G81+ZCT-35漏电继电器
ZLR-G81+ZCT-80漏电继电器
ZLR-G81+ZCT-120漏电继电器
ZLR-G81＋ZCT-150漏电继电器

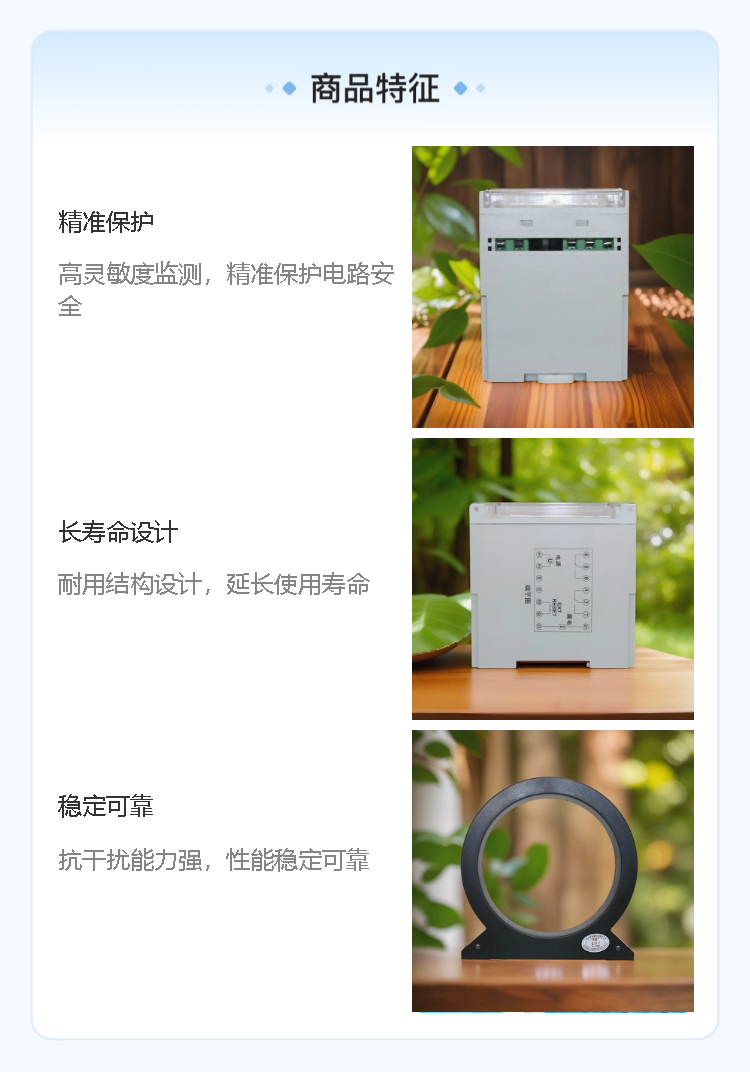

一、产品特点
高精度检测：采用电子式电流动作原理，能够准确检测出漏电电流。
动作可靠：在检测到漏电电流超过整定值时，能够迅速切断电源，防止电气事故的发生。
分级保护：支持快速型和延时型两种动作时间选择，可与下一级的快速动作型漏电保护器配合使用，实现干线和支线的分级选择保护。
安装灵活：支持柜内导轨或嵌入面板安装，适应不同配电柜结构。
密封设计：在潮湿、多尘等恶劣环境中，密封设计可确保稳定运行，防止因环境因素导致的误动作或故障。
整定范围宽：漏电动作电流和动作时间均可根据实际需求进行调节，满足不同场景的需求。
声光报警：可配备蜂鸣器、信号灯等声光器件，组成漏电报警装置，实时反馈故障状态。
二、技术参数
额定电压：支持AC220V或AC380V，适配常见工业和民用电压等级。
漏电动作电流：可调范围一般为30mA~300mA（具体范围可能因型号和配置而异），用户可根据实际需求设定动作阈值。
动作时间：快速型小于0.1秒；延时型可选0.1秒、0.2秒或0.5秒（具体时间可能因型号和配置而异）。
零序电流互感器孔径：ZCT-45表示互感器孔径为45mm，适配多种电缆规格。
触点容量：能断开不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA；继电器可长期接通5A电流。
功耗：≤5W，节能环保。
绝缘性能：绝缘电阻≥10MΩ；绝缘耐压2kV（有效值），满足工业安全标准。
三、应用场景
人身触电保护：在人体接触带电体时，快速切断电源，降低触电风险。
设备漏电保护：防止因设备绝缘损坏导致的漏电故障，保护设备安全。
接地故障保护：检测中性点接地系统中的接地故障，避免故障扩大。
工业配电系统：用于工厂、矿山等场所的配电柜，保护电动机、变压器等设备。
民用配电系统：适用于住宅、商业建筑的配电箱，保护人身安全。
