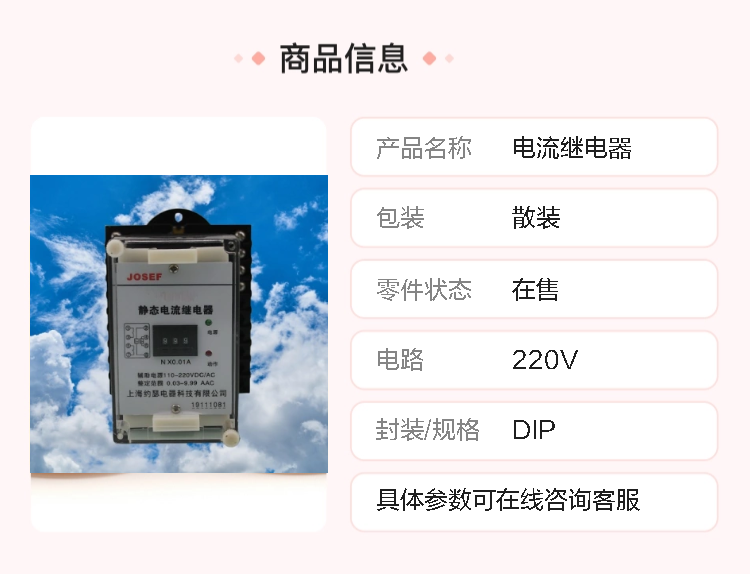

JOSEF约瑟 JL-31A电流继电器 AC0.02-9.99A AC220V 面板嵌入式后接线

系列型号：
JL-11电流继电器
JL-12电流继电器
JL-13电流继电器
JL-21电流继电器
JL-22电流继电器
JL-23电流继电器
JL-31电流继电器
JL-32电流继电器
JL-33电流继电器
JL-41电流继电器
JL-42电流继电器
JL-43电流继电器

1、技术参数
额定参数
额定电流：常见的额定电流规格有1A、5A等。该参数表明继电器在长期运行中能够稳定承受的电流大小，是选择继电器时的重要依据之一。例如，若被保护设备的额定电流为5A，可选择额定电流为5A的JL-31A电流继电器。
额定电压：额定电压通常有直流24V、48V、110V、220V等多种。不同的额定电压适用于不同的控制电路，需根据实际电路的电压等级来选择合适的继电器。
动作特性参数
动作电流整定范围：一般具有较宽的整定范围，例如0.4 - 10倍额定电流。用户可以根据被保护设备的额定电流和保护要求，在这个范围内灵活调整动作电流值。比如，对于额定电流为5A的设备，若希望在电流达到6A时继电器动作，可将动作电流整定为1.2倍额定电流。
返回系数：返回系数是返回电流与动作电流的比值，JL-31A电流继电器的返回系数通常在0.85 - 0.95之间。较高的返回系数意味着继电器在动作后能更可靠地返回初始状态，减少因电流的小幅波动而导致的反复动作，提高系统的稳定性。

2、结构组成
电磁系统
铁芯：采用高导磁率的硅钢片叠制而成，其作用类似于一个“磁力聚焦器”，能够将线圈产生的磁场有效地集中和增强，从而提高继电器的灵敏度。
线圈：当有电流通过线圈时，会产生磁场。线圈的匝数、线径等参数会影响其产生的磁场强度，进而影响继电器的动作特性。例如，匝数越多，在相同电流下产生的磁场越强。
触点系统
常开触点：在继电器未动作时处于断开状态，动作后闭合。常用于在电流异常时接通报警电路或其他控制回路。例如，当电路过流时，常开触点闭合，使报警灯亮起。
常闭触点：在继电器未动作时处于闭合状态，动作后断开。可用于在正常工作时保持电路导通，过流或欠流时切断电路。比如，在电动机控制电路中，常闭触点可串联在控制回路中，过流时断开，停止电动机运行。
整定调整装置
通常是一个可调节的旋钮或螺丝，通过旋转该装置，可以改变内部磁路的特性，从而调整使继电器动作所需的电流大小，实现对动作电流的精确整定。
反力弹簧
为衔铁提供反向的作用力，使继电器在电流恢复正常后能够可靠地返回初始状态。反力弹簧的弹力大小会影响继电器的返回系数。

3、工作原理
正常工作状态
当电路中的电流处于正常范围，即小于继电器的整定动作电流时，电磁系统产生的电磁力不足以克服反力弹簧的作用力，衔铁保持原位，触点系统处于初始状态，常开触点断开，常闭触点闭合，继电器不动作，外部电路正常工作。

过流或欠流动作过程
过流情况：一旦电路中的电流超过整定动作电流，电磁系统中的线圈产生的电磁力增大，当电磁力大于反力弹簧的作用力时，衔铁被吸引而动作。衔铁动作后，带动触点系统发生转换，常开触点闭合，常闭触点断开。常开触点闭合可以发出报警信号，或者接通其他保护设备的控制回路；常闭触点断开则可以直接切断被保护电路，起到保护作用。
欠流情况：当电路中的电流低于整定的欠流动作值时，电磁力减小，反力弹簧的作用力使衔铁动作，触点系统同样发生转换，实现相应的保护或控制功能。
返回过程
当电路中的电流恢复到正常范围（返回电流）时，电磁力减小，反力弹簧的作用力使衔铁返回初始位置，触点系统也恢复到原来的状态，继电器复位，为下一次动作做好准备。

4、维护与检修
定期检查
外观检查：定期检查继电器的外观是否有损坏、变形、接线松动等情况。查看外壳是否有裂纹、划痕，接线端子是否有松动、生锈等现象。
触点检查：观察触点是否有烧蚀、氧化等现象。触点的烧蚀和氧化会导致接触电阻增大，影响继电器的正常工作。如果发现触点有轻微烧蚀，可以使用细砂纸进行打磨；如果烧蚀严重，则需要更换触点或整个继电器。
性能测试
定期对继电器的动作电流、欠流动作值、返回电流等性能参数进行测试。可以使用专用的继电器测试仪进行测试，将测试结果与整定值和标准值进行对比。如果发现偏差超出允许范围，应及时进行调整或维修。例如，动作电流的偏差超过±5%时，就需要进行调整。

故障处理
当继电器出现故障时，如不动作、误动作等，需要根据故障现象进行分析和排查。可能的故障原因包括线圈断线、触点接触不良、整定调整装置失灵等。针对不同的故障原因，采取相应的维修措施，如更换线圈、修复触点、调整整定调整装置等。
