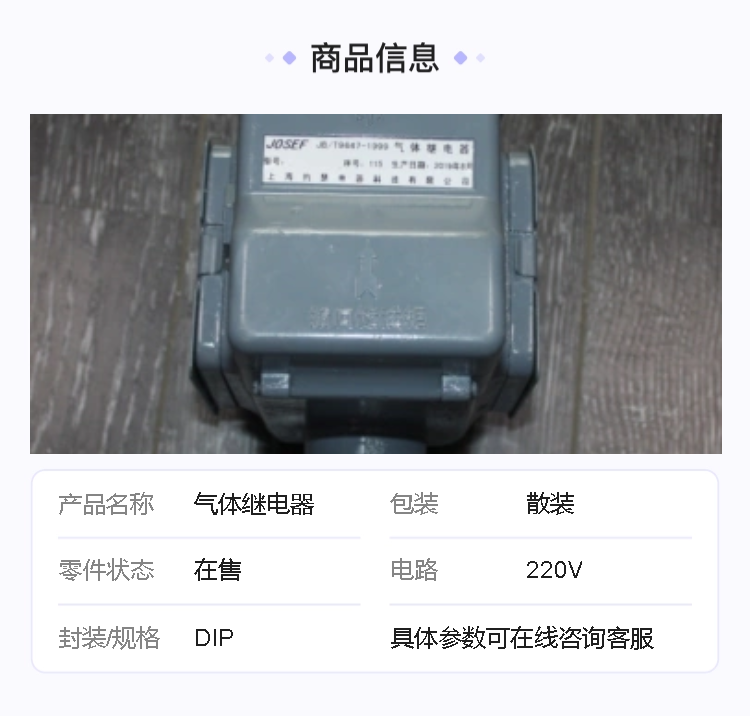

| 品牌 |
JOSEF约瑟 |
型号 |
QJ4-80A-TH |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|

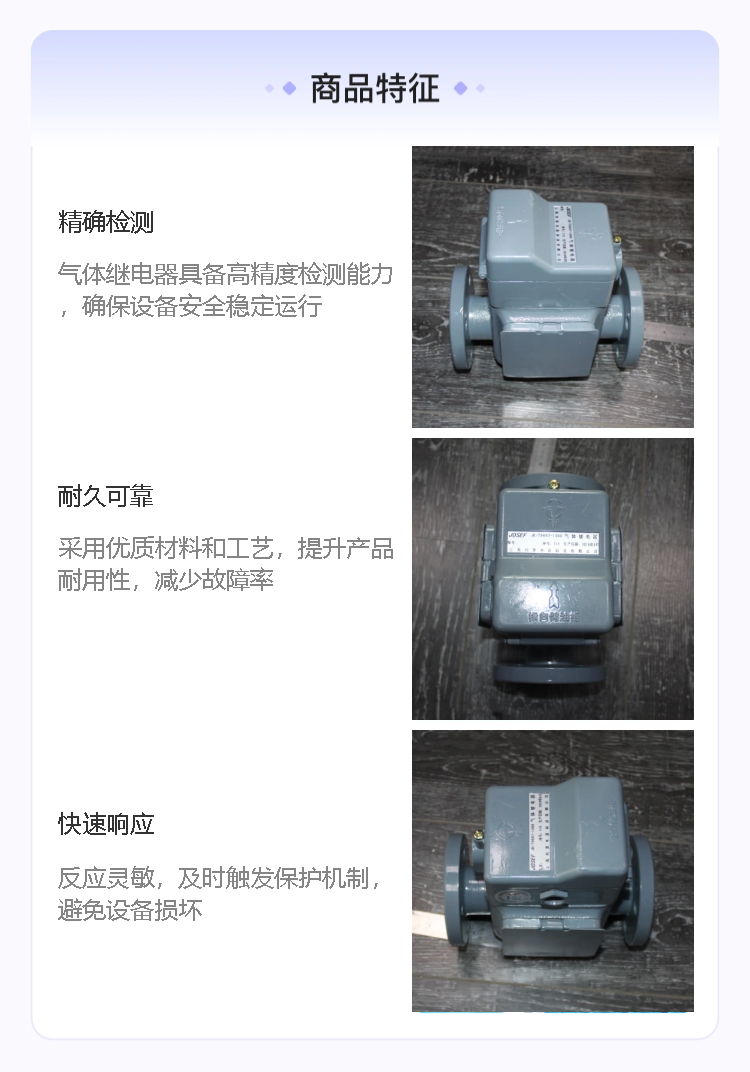

系列型号：
QJ1-50 气体继电器
QJ1-80 气体继电器
QJ4-25 气体继电器
QJ4-50 气体继电器
QJ4-80 气体继电器
概述
气体继电器是油浸式变压器及油浸式有载分接开关所用的一种保护装置。气体继电器（以下简称继电器）安装在变压器箱盖与储油柜的联管上，在变压器内部故障而使油分解产生气体或造成油流冲动时，使气体继电器的接点动作，以接通 的控制回路，并及时发出信号或自动切除变压器
使用条件
允许工作温度：-30～+95℃。
安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端稍高，但其轴线与水平面的倾斜度不超过4%。
结构与工作原理
QJ型继电器结构基本相同，只是QJ4-25型跳闸信号为单接点式，其它均为双接点式。继电器芯子结构如图1所示，继电器芯子上部由开口杯（浮子）3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置，其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。探针2是供检查跳闸机构的灵活性和可靠性之用。
可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
测量吸合电压和吸合电流
找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求准确，可以试多几次而求平均值。
测量释放电压和释放电流
也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的10~50%，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
