JOSEF约瑟 SRTT-220VAC-2H2D-B通电延时带瞬动继电器 板后接线

系列型号：
SRTT-24VDC-2H2D-A通电延时继电器；
SRTT-24VDC-2H2D-B通电延时继电器；
SRTT-24VDC-2H2D-C通电延时继电器；
SRTT-24VDC-2H2D-D通电延时继电器；
SRTT-110VDC-2H2D-A通电延时继电器；
SRTT-110VDC-2H2D-B通电延时继电器；
SRTT-110VDC-2H2D-C通电延时继电器；
SRTT-110VDC-2H2D-D通电延时继电器；
SRTT-220VDC-2H2D-A通电延时继电器；
SRTT-220VDC-2H2D-B通电延时继电器；
SRTT-220VDC-2H2D-C通电延时继电器；
SRTT-220VDC-2H2D-D通电延时继电器；
SRTT-110VAC-2H2D-A通电延时继电器；
SRTT-110VAC-2H2D-B通电延时继电器；
SRTT-110VAC-2H2D-C通电延时继电器；
SRTT-110VAC-2H2D-D通电延时继电器；
SRTT-220VAC-2H2D-A通电延时继电器；
SRTT-220VAC-2H2D-B通电延时继电器；
SRTT-220VAC-2H2D-C通电延时继电器；
SRTT-220VAC-2H2D-D通电延时继电器；

一、基本概述

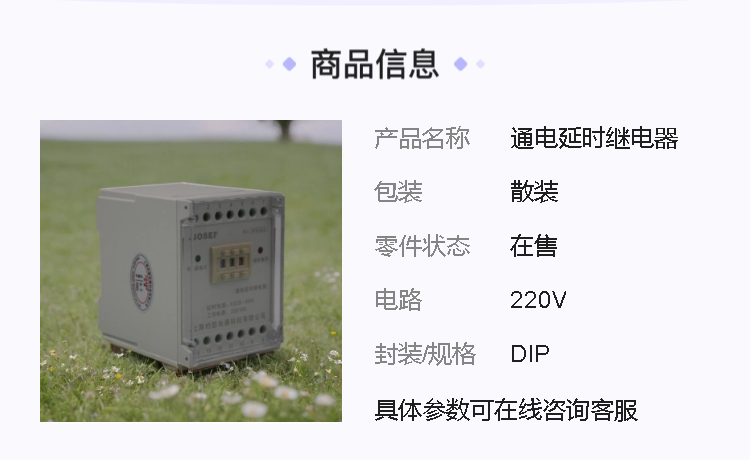

产品型号：SRTT-220VAC-2H2D-B
延时类型：通电延时继电器
延时触点：2常开2常闭
额定电压：AC220V

二、适用范围
SRTT-220VAC-2H2D-B时间继电器适用于交流电压90V280V，直流电压24V220V的自动控制电路中。它作为断电延时动作的元件，用于交流或直流保护和自动控制装置中，使被控元件得到所需延时。

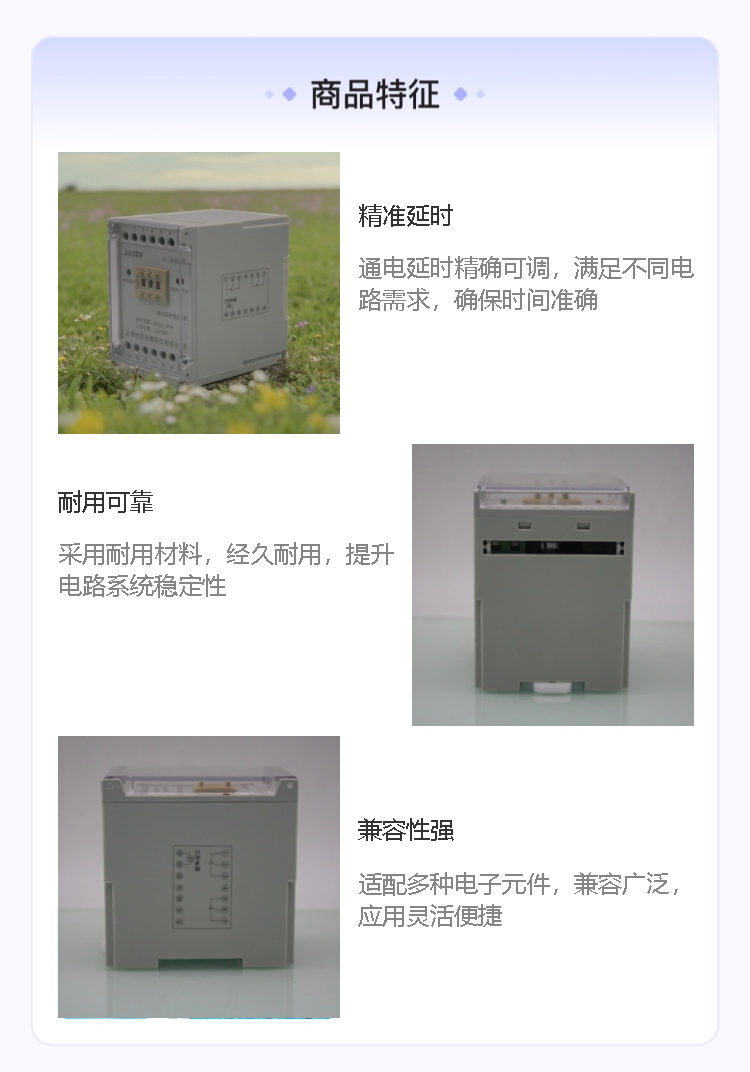

三、技术特点
高精度延时：其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力系统继电保护缩短主保护和后备保护时间级差提供保证。
宽延时范围：延时范围广，有0.3秒3分、0.3秒6分、0.5秒30分、1秒60分可选。
稳定性与可靠性：采用集成电路和进口元器件，稳定性和可靠性更高。继电器动作后，利用触点自保持，触点无抖动，抗干扰能力强。
方便安装与维护：采用导轨安装，对比老式的凸出式结构和插拔结构，其安装更方便。

四、技术参数
额定参数：直流额定电压24V、110V、220V可选；交流额定电压110V、220V可选。
动作电压：直流动作电压≤70%额定电压；交流动作电压≤75%额定电压。
延时范围：0.3秒3分、0.3秒6分、0.5秒30分、1秒60分（具体范围可根据实际产品选择）。
延时精度：±10%（较大延时整定值<1秒时）。
返回时间：≤20mS。
功耗：≤5W。

五、环境条件
环境温度：-15℃~55℃
工作电压：不大于120%额定电压。
工作位置：任意。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
温度：-25℃~+70℃。
海拔高度：不大于2500米。

六、主要用途
SRTT-220VAC-2H2D-B通电延时带瞬动继电器主要用于电力系统、工业自动化控制等领域，实现电路中的延时控制和保护功能。其高精度、宽延时范围和稳定可靠的性能使其成为老式时间继电器更换的理想产品。

综上所述，SRTT-220VAC-2H2D-B通电延时带瞬动继电器具有多种优点和广泛的应用领域。在使用时，应遵守相关规范和安全注意事项，确保其发挥最佳的性能和可靠性。
