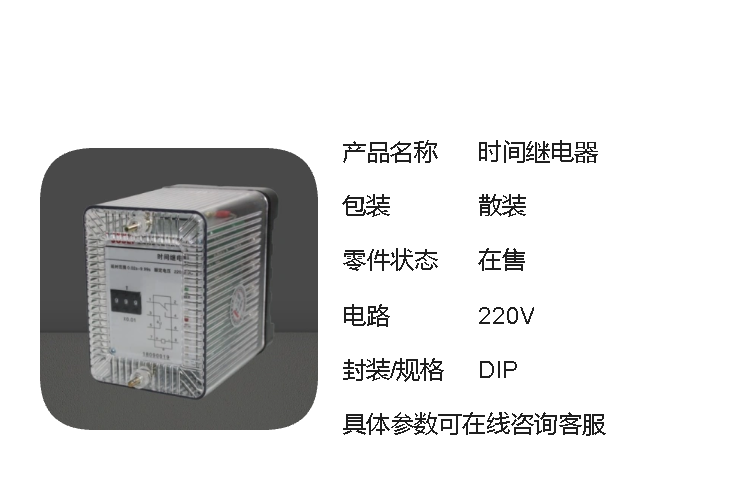

JOSEF约瑟 DS-111C时间继电器 110VDC 板后接线

系列型号：
DS-111时间继电器
DS-112时间继电器
DS-113时间继电器
DS-111C时间继电器
DS-112C时间继电器
DS-113C时间继电器
DS-114时间继电器
DS-115时间继电器
DS-116时间继电器
DS-121时间继电器
DS-122时间继电器
DS-123时间继电器
DS-124时间继电器
DS-125时间继电器
DS-126时间继电器
DS-111Q时间继电器
DS-112Q时间继电器
DS-113Q时间继电器
DS-111CQ时间继电器
DS-112CQ时间继电器
DS-113CQ时间继电器
DS-114Q时间继电器
DS-115Q时间继电器
DS-116Q时间继电器

一、基本特性
型号：DS-111C
类型：时间继电器
延时方式：电磁式或机械式延时（具体取决于内部设计）
触点形式：具有一付瞬时转换触点和一付延时动合主触点，部分型号可能还具备一付延时滑动主触点

二、技术参数
电源种类：直流
额定电压：可选范围包括220V、110V、48V等（具体根据产品规格而定）
时间整定范围：0.125~1.25秒（可根据具体需求进行调整）
触点断开容量：在电压不超过250V，电流不超过5A的直流有感负荷电路中，产品输出触点的断开容量为50W
动作值：不大于70%额定值
返回值：不小于5%额定值
功耗：根据具体使用条件而定，但通常较低
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象

三、工作原理
DS-111C时间继电器的工作原理基于电磁原理或机械原理实现延时控制。当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。同时，活塞杆和杠杆在释放弹簧的作用下开始向下运动，由于活塞杆的上端连着气室中的橡皮膜，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间后，活塞杆下降到一定位置，通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作的时间即为继电器的延时时间。

四、功能与应用
功能：DS-111C时间继电器主要用于各种保护和自动控制线路中，使被控制元件的动作得到可调延时。其延时时间可以通过调整内部机构或外部旋钮来精确设定。
应用场景：该继电器广泛应用于电力系统、工业自动化、交通运输等领域，特别是在需要精确控制时间延迟的场合。例如，在电力系统中，它可以用于实现电路的定时开闭或故障保护；在工业自动化中，它可以用于控制机械设备的启动和停止时间等。

五、使用与维护
使用：在使用DS-111C时间继电器时，应确保电源电压与继电器额定电压相匹配，并根据实际需求调整延时时间。同时，应注意继电器的额定工作方式，避免将短时工作的继电器用于线圈回路长期带电的场合。
维护：定期对继电器进行清洁和检查，确保其内部机构无杂物和灰尘积聚。如发现继电器触点磨损或性能下降，应及时进行更换或维修。

综上所述，DS-111C时间继电器是一种性能优越、功能强大的控制电器，具有广泛的应用前景和市场需求。在使用和维护过程中，应严格按照产品说明书和相关规范进行操作，以确保其长期稳定运行。
