| 品牌 |
JOSEF约瑟 |
型号 |
DT-1/120 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
DT-1/200同步检查继电器;
DT-1/160同步检查继电器;
DT-1/130同步检查继电器;
DT-1/120同步检查继电器;
DT-1/90同步检查继电器;
DT-1/254同步检查继电器;
一、基本信息

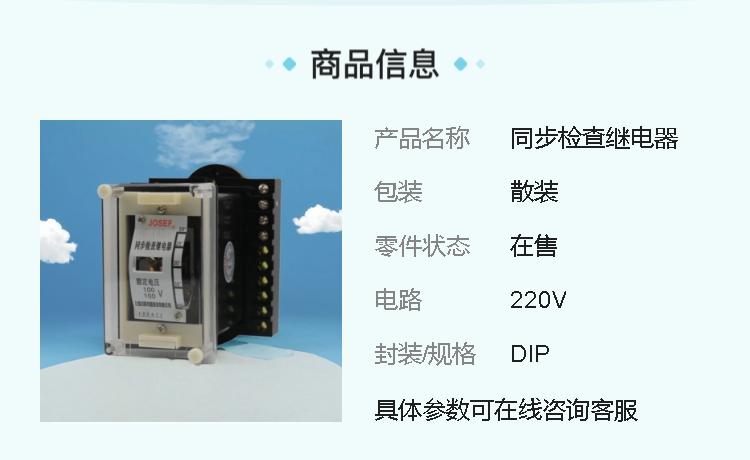

产品名称：DT-1/120同步检查继电器
型号：UQK614型（或其他相关型号，具体可能因厂家不同而有所差异）
用途：用于两端供电线路的自动重合闸线路中，检查电压存在及电压向量间的相角差
二、技术特点
工作原理：DT-1/120同步检查继电器为电磁式瞬时动作继电器。在磁系统两个极的每一个极上面装有一个由两个绕组组成的线圈，一个线圈的一个绕组与另一个线圈的绕组串联。继电器反应于加在特定端子上的电压向量的几何差，通过转动指针以改变弹簧的反作用力进行相角差的整定。

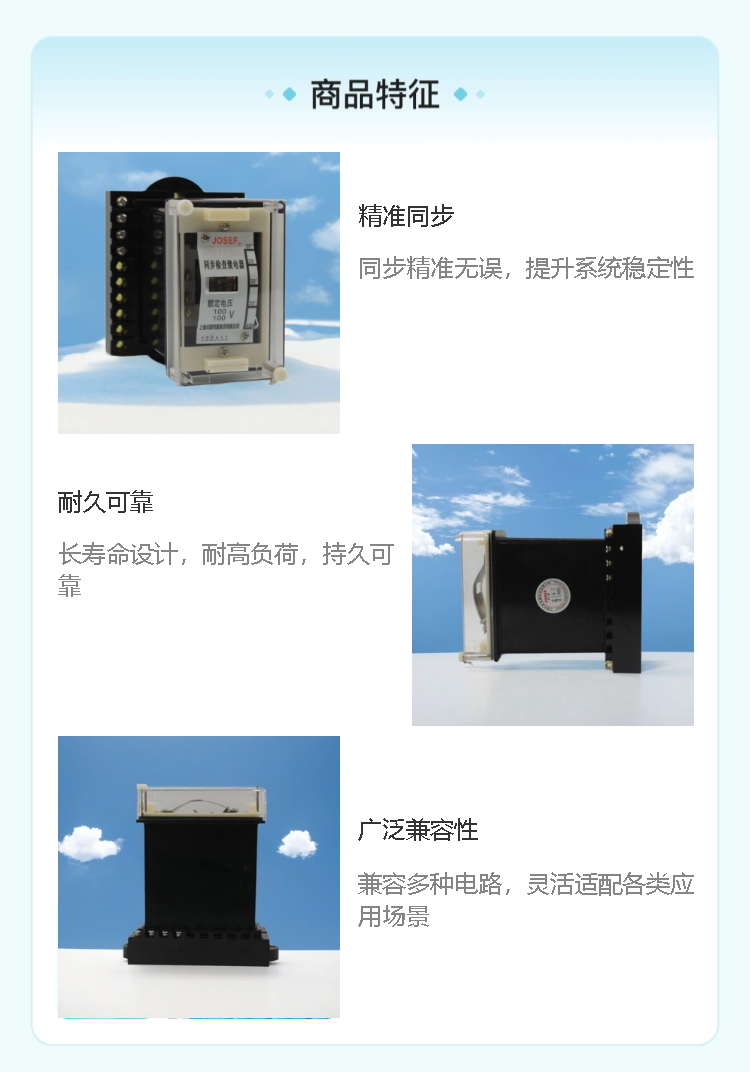

结构特点：
嵌入式安装：继电器采用嵌入式安装，主体部分系插拔式结构，便于安装和维护。
无外部可动机构：这种设计减少了因外部漂浮物导致的故障可能性，提高了设备的可靠性。
触点形式：继电器具有一个动合和一个动断触点，可根据需要接入不同的控制回路。
性能参数：
额定电压：支持多种电压等级，如60V、100V、127V等，具体根据产品型号和规格而定。
返回系数：不大于0.8，确保继电器在电压降低时能够可靠返回。
功率消耗：每个绕组所消耗的功率不大于3.5VA，低功耗设计有助于节省能源。
触点容量：触点容量通常为220V2A50W（或类似规格），能够满足大多数控制回路的需求。
三、应用领域
DT-1/120同步检查继电器广泛应用于电力系统中的自动重合闸线路，特别是在需要精确控制电压向量间相角差的场合。它对于提高电力系统的稳定性和可靠性具有重要意义。
四、注意事项
选型与安装：在选型时，应根据实际需求和系统参数选择合适的继电器型号和规格。安装时应按照产品说明书进行，确保接线正确、牢固可靠。
维护与检查：定期对继电器进行检查和维护，包括检查触点是否磨损、线圈是否发热等。如发现异常应及时处理，以免影响设备的正常运行。
安全使用：在使用过程中应注意安全，避免触电等事故的发生。同时，应遵守相关操作规程和安全规定，确保设备的安全可靠运行。
综上所述，DT-1/120同步检查继电器是一种性能优良、结构紧凑、使用方便的电力控制设备。在电力系统中发挥着重要作用，为电力系统的稳定运行提供了有力保障。
