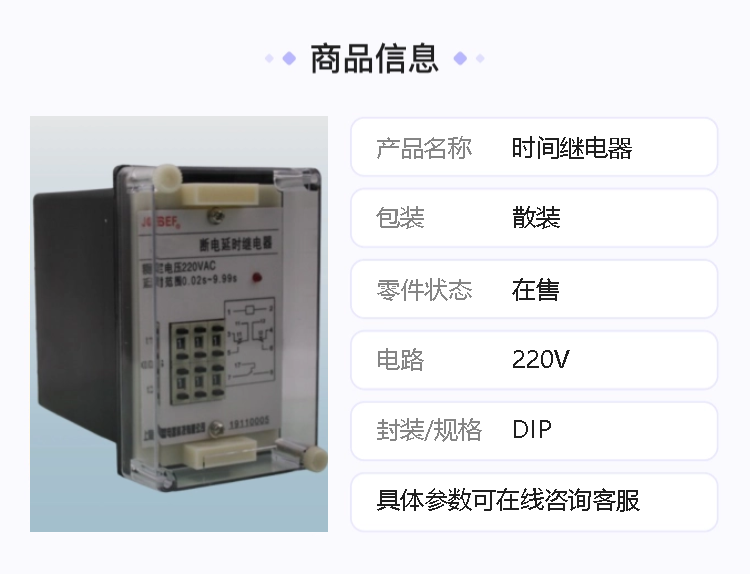

| 品牌 |
JOSEF约瑟 |
型号 |
JSJ-1 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
JSJ-10交流断电延时继电器
JSJ-20交流断电延时继电器
JSJ-30交流断电延时继电器
JSJ-1交流断电延时继电器
JSJ-2交流断电延时继电器
JSJ-3交流断电延时继电器

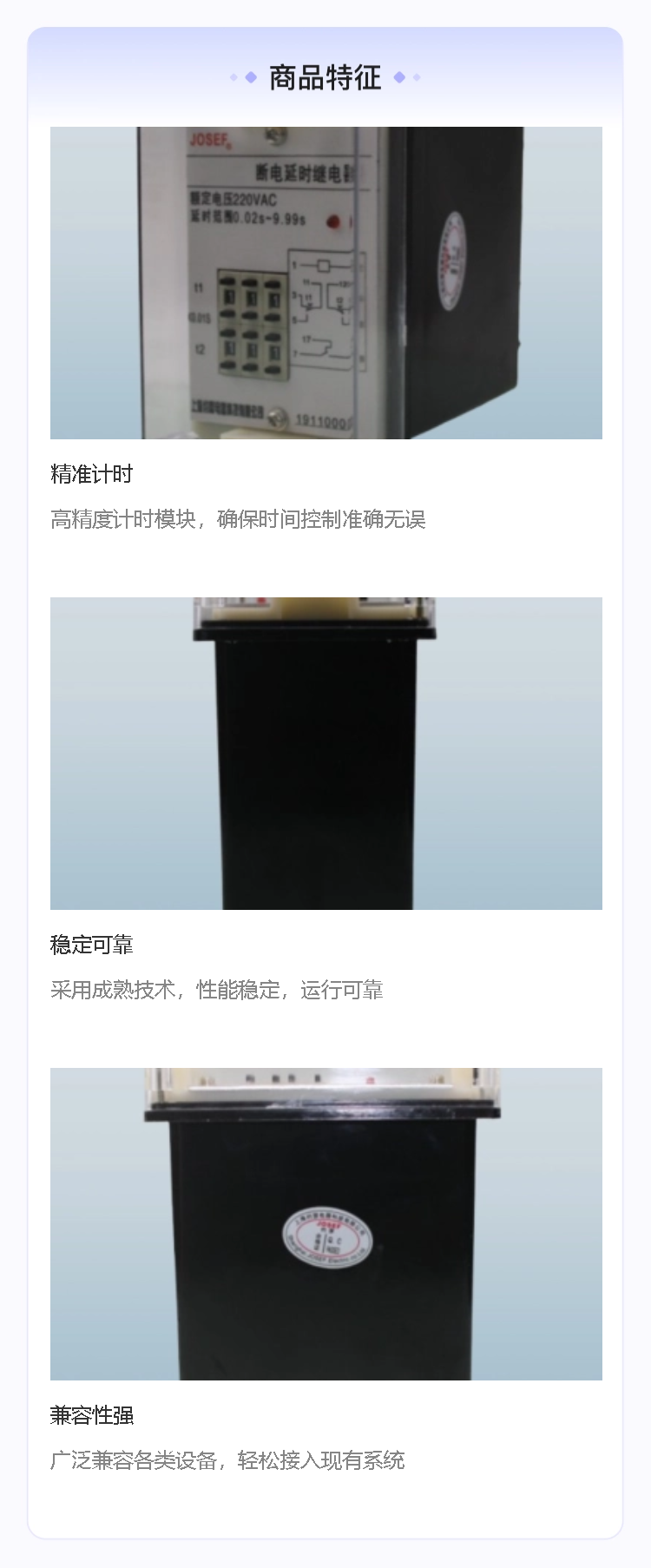

1、主要特性
延时功能：JSJ-1 时间继电器具有断电延时返回的功能，能够在输入电压大大降低或完全消失后，按照设定的延时时间返回。
高精度：继电器采用晶体振荡和 CMOS 计数器，延时时间精度较高，整定误差小。
宽延时范围：延时时间范围宽，一般为 0.02~9.99 秒，可满足不同应用场合的需求。
多种额定电压：支持多种额定电压，如交流 380V、220V、110V、100V 等，适应不同的电力系统。
高可靠性：继电器具有抗干扰能力强、机械寿命和电寿命长等特点，能够在恶劣环境下稳定工作。
2、技术参数
额定电压：交流 380V、220V、110V、100V
额定频率：50Hz 或 60Hz
延时整定范围：0.02~9.99 秒
整定误差：≤0.1%整定值 + 10ms
消耗功率：电压回路 ≤ 5VA
触点容量：触点接通电流为 5A，断开直流有感负荷 30W
工作温度范围：-10℃~40℃
3、工作原理
当继电器施加额定电压时，内部瞬动继电器和两个延时继电器瞬时动作，触点切换，并使电源回路与计时回路处于失电状态，以提高继电器抗干扰性能。当输入电压大大降低或完全消失时，瞬动继电器瞬时返回（两个延时执行继电器仍处于动作状态），触点也瞬时返回，使储能电源接通计时回路，晶体振荡产生时钟脉冲，经分频后得到计时脉冲，计数器对计时脉冲计数。当所计脉冲数与整定开关值符合时，驱动执行继电器返回，完成断电后延时返回的功能。
4、应用场景
JSJ-1 时间继电器广泛应用于各种需要延时控制的电气系统中，如电力系统、工业自动化控制系统等。它可以用作断电延时保护、时间测量、实现多个控制任务等。
5、市场情况
市场上有多家厂商生产 JSJ-1 时间继电器，如上海约瑟电器有限公司等。这些产品以其优良的性能和可靠的质量赢得了用户的信赖。用户可以根据自身需求选择合适的供应商进行采购。
