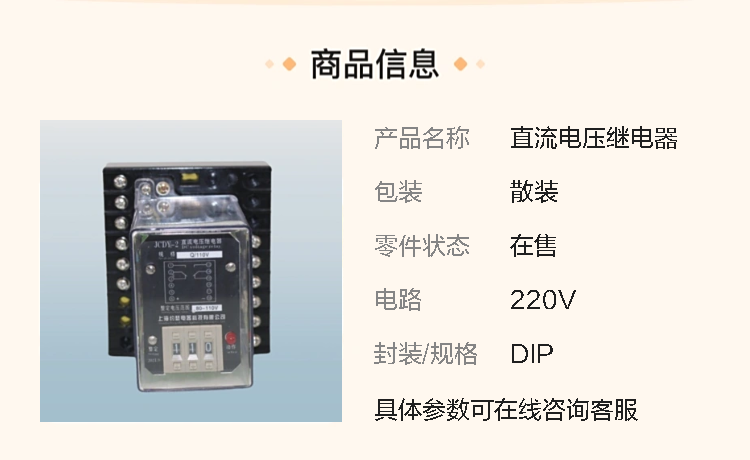

JOSEF约瑟 JCDY-2/G110V直流电压继电器 返回系数高

系列型号：
JCDY-2/G220V直流电压继电器
JCDY-2/Q220V直流电压继电器
JCDY-2/G110V直流电压继电器
JCDY-2/Q110V直流电压继电器
JCDY-2/G48V直流电压继电器
JCDY-2/Q48V直流电压继电器

一、核心功能
电压监测与保护
实时监测直流电路电压，当电压超过或低于预设阈值时，继电器动作（常开触点闭合或常闭触点断开），切断故障电路或触发报警。
适用于直流电源系统（如蓄电池组、光伏发电、通信电源等）的过压、欠压保护。
自动化控制
通过电压信号控制其他设备（如电机、充电器、逆变器等）的启停或状态切换，实现自动化流程。

二、型号解析
JCDY：制造商或产品系列代号（需结合具体厂商确认）。
2：可能表示触点数量（如2对触点）或设计版本号。
G110V：
G：可能指继电器类型（如“过压”或“通用”）。
110V：额定工作电压为直流110V，适用于110V DC系统。

三、关键技术参数
额定电压：110V DC（工作电压范围可能为±15%~20%，需参考说明书）。
动作电压：
过压动作值：如121V（110V×110%），电压超过此值时继电器动作。
欠压动作值：如99V（110V×90%），电压低于此值时继电器动作。
返回电压：动作后电压恢复至阈值以下（如过压返回至115V，欠压返回至105V）时，继电器复位。
触点容量：
通常为DC 5A/220V或更低，需根据负载电流选择，避免触点烧毁。
响应时间：毫秒级（如<10ms），快速切断故障。
工作环境：
温度范围：-25℃~+55℃（工业级）或更宽（如-40℃~+70℃）。
防护等级：IP20（室内）或更高（如IP65，防尘防水）。

四、典型应用场景
直流电源系统
保护蓄电池组免受过充（过压）或过放（欠压）损坏。
监控光伏发电系统的直流母线电压，确保稳定运行。
轨道交通
地铁、高铁的直流牵引供电系统电压保护。
工业自动化
控制直流电机启停，防止电压异常导致设备损坏。
通信基站
保护直流供电设备（如开关电源、蓄电池）的电压稳定。

五、选型与使用注意事项
电压匹配：
确认系统电压与继电器额定电压一致（如110V DC系统选用G110V型号）。
触点容量：
根据负载电流选择触点容量，避免超负荷使用。
安装环境：
避免高温、潮湿或强电磁干扰环境，必要时选用防护等级更高的型号。
接线方式：
严格按照接线图连接，区分正负极性（直流继电器有极性要求）。
定期维护：
检查触点是否氧化或粘连，清洁继电器表面灰尘。

六、常见问题
继电器不动作：
检查电压是否达到动作阈值，或触点是否卡死。
误动作：
排除电压波动或干扰源，调整返回电压阈值。
触点烧毁：
负载电流超过触点容量，需更换更高容量型号。

七、扩展建议
若需更精确的电压控制，可选用带数字显示或可调阈值的型号（如JCDY-2/G110V-T）。
结合电压传感器和PLC，实现远程监控与自动化控制。

如需进一步了解具体厂商的参数或应用案例，建议联系制造商（如正泰、施耐德等）获取技术手册或咨询工程师。
