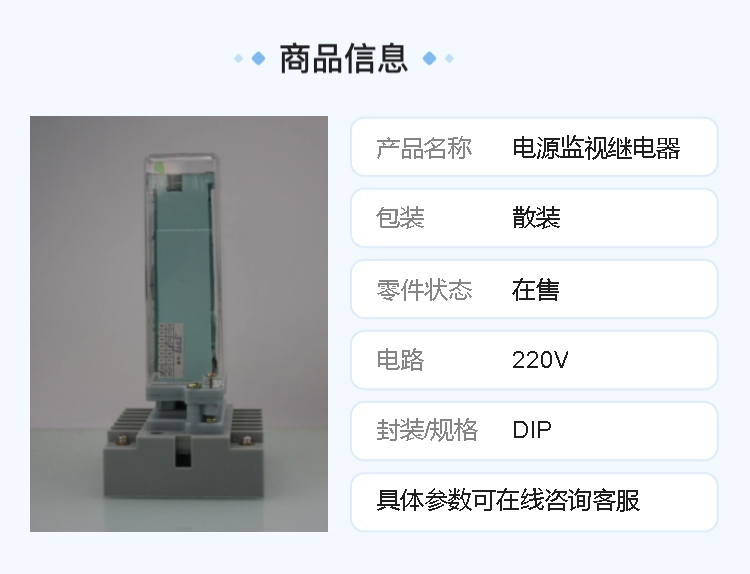

| 品牌 |
JOSEF约瑟 |
型号 |
JZS-7E4/012XMT |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
JZS-7E12/230
JZS-7E14/320
JZS-7E14/402
JZS-7E14/20
JZS-7E14/11
JZS-7E12/11
1概述
本系列XMT(XMS)型中间继电器专门用于开关合位、跳位监视、电源监视、断路器监视。本产品工作电流很小能监视所有开关、断路器。工作电压通用性强。
2继电器型号命名
3主要性能
3.1采用高性能密封进口中间，防潮、防尘、不断线、可靠性高。
3.2动作电压准确，返回系数高，无抖动，功耗低，多个接点同时动作或返回(可控性IOO%)。
3.3继电器动作后有灯光指示、有电源指示。
3.4继电器的电气寿命和机械寿命长。
3.5绝缘耐压水平高，触点接触电阻小。
3.6抗干扰特性好，可适用于强干扰或电源电压质量很差的场所。
3.7工作电流极小(≤5mA)，工作电压范围较宽50V-300V (002型)、80V-300V (012型或004型)。
4技术条件
4.1继电器额定值一般型(Xhrr)。工作电流4-6mA;工作电压范围80VDC-300VDC (二组触点可降低到50VDC-300VDC)
高灵敏型（XS）：工作电流3-4. 5mA;工作电压范围50VDC-300VDC(交流型电流增加2mA)
4.2触点容量 XMT型：DC11OV，0.5A;XMS型：DC11OV，0.2A
4.3保持值 0. 7-1.2倍额定电压 J2-7系列快速中间继电器动作时间和返回时间不大于15mS。
4.4功耗XMT型：220VDC下zui大功耗≤1.IW;XMS型：220VDC下zui大功耗≤0.9W
4.5绝缘电阻 用IOOOV摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。
4.6绝缘耐压 各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟试验无击穿。
4.7电寿命 XMT型}DCIIOV，0.5A，104次以上；XMS型：DCIlOV，0.2A，104次以上。
4.8机械寿命 触点无负荷300万次以上。
5触点规格（俯视图）
6订货须知 订货时须注明继电器型号规格、工作电压等级及结构形式代号、板前或板后接线方式、数量及其它要求
