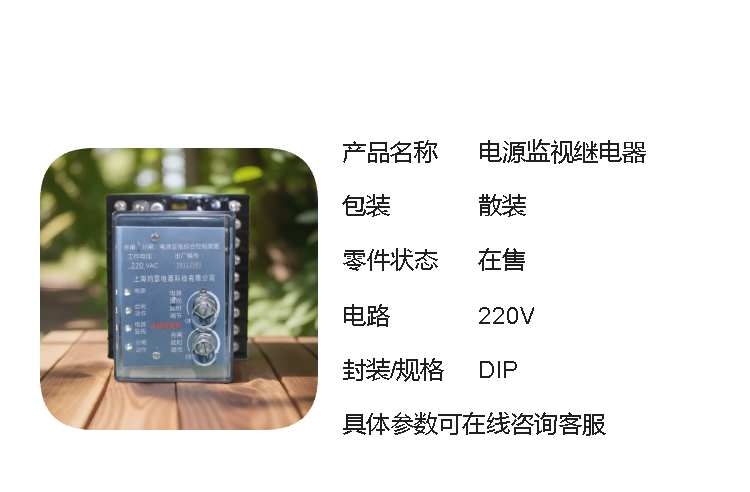

JOSEF约瑟 ZZS-7/102电源监视继电器 AC220V 板前接线

系列型号：
ZZS-7/1分闸、合闸、电源监视综合控制装置；
ZZS-7/11分闸、合闸、电源监视综合控制装置；
ZZS-7/12分闸、合闸、电源监视综合控制装置；
ZZS-7/13分闸、合闸、电源监视综合控制装置；
ZZS-7/14分闸、合闸、电源监视综合控制装置；
ZZS-7/102分闸、合闸、电源监视综合控制装置；
ZZS-7/103分闸、合闸、电源监视综合控制装置；
ZZS-7/19分闸、合闸、电源监视综合控制装置；
ZZS-7/193分闸、合闸、电源监视综合控制装置；
ZZS-7/1M分闸、合闸、电源监视综合控制装置；
ZZS-7/1M1分闸、合闸、电源监视综合控制装置；
ZZS-7/1G11分闸、合闸、电源监视综合控制装置；
ZZS-7/1G12分闸、合闸、电源监视综合控制装置；
ZZS-7/1G13分闸、合闸、电源监视综合控制装置；
ZZS-7/1G21分闸、合闸、电源监视综合控制装置；
ZZS-7/1G22分闸、合闸、电源监视综合控制装置；
ZZS-7/1G23分闸、合闸、电源监视综合控制装置；
ZZS-7/1G31分闸、合闸、电源监视综合控制装置；
ZZS-7/1G32分闸、合闸、电源监视综合控制装置；
ZZS-7/1G33分闸、合闸、电源监视综合控制装置；

ZZS-7/21分闸、合闸、电源监视综合控制装置；
ZZS-7/22分闸、合闸、电源监视综合控制装置；
ZZS-7/23分闸、合闸、电源监视综合控制装置；
ZZS-7/232分闸、合闸、电源监视综合控制装置；
ZZS-7/24分闸、合闸、电源监视综合控制装置；
ZZS-7/243分闸、合闸、电源监视综合控制装置；
ZZS-7/25分闸、合闸、电源监视综合控制装置；
ZZS-7/31分闸、合闸、电源监视综合控制装置；
ZZS-7/32分闸、合闸、电源监视综合控制装置；
ZZS-7/33分闸、合闸、电源监视综合控制装置；
ZZS-7/1M2分闸、合闸、电源监视综合控制装置；

一、概述
ZZS-7/102电源监视继电器，又称为分合闸电源监视综合控制装置，主要用于直流或交流操作的各种自动控制线路中。它能够直接控制分闸、合闸回路，监视控制电源，并方便调节合闸延时以及电源监视断电延时。

二、主要特点

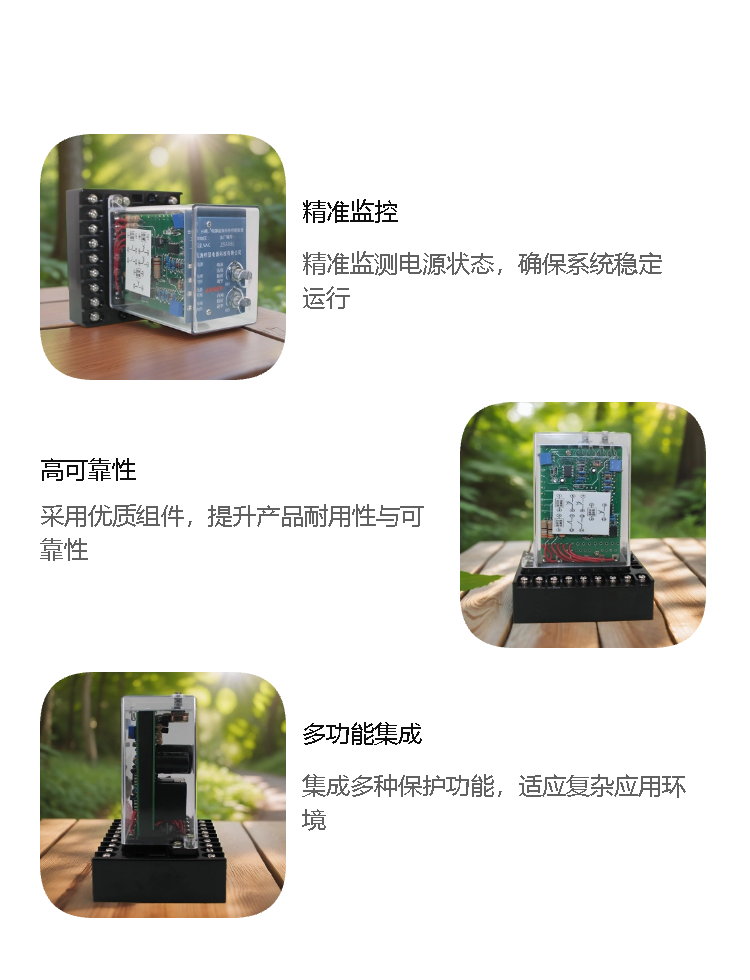

功能强大：该继电器具有体积小、功能强的特点，非常适合安装于小型抽屉柜和其他需要使用继电器的场所。
高性能：出口控制中间采用进口高性能密封继电器，防潮、防尘、不断线，可靠性高。
指示清晰：有电源指示及动作指示，方便用户进行状态监测。
调节方便：合闸延时以及电源监视断电延时均可调节，满足不同的控制需求。

三、技术参数
触点形式：3常开2常闭。
动作延时：≤15ms。
额定电压：提供24V、48V、110V、220V（AC/DC）等多种选择。
动作电压：直流不大于70%额定电压，交流不大于80%额定电压。
返回电压：不小于20%额定电压。
返回延时：合闸回路≤15ms，其他回路15ms~2s可调。
功耗：≤10W。
绝缘性能：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ；能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。

四、环境条件
环境温度：-15℃~55℃。
工作电压：不大于120%额定电压。
工作位置：任意。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
温度：-25℃~+70℃。
海拔高度：不大于2500米。

五、应用领域
ZZS-7/102电源监视继电器广泛应用于电力、光伏、矿山、矿井、化工等领域，为各种自动控制线路提供可靠的控制和监视功能。

六、使用与维护
安装：应按照产品手册中的指导进行正确安装，确保接线牢固可靠。
调试：在投入运行前，应进行必要的调试和测试，确保继电器的工作状态正常。
维护：定期检查继电器的运行状态，及时发现并处理潜在问题，确保系统的稳定运行。

综上所述，ZZS-7/102电源监视继电器是一种功能强大、性能稳定、调节方便的电力控制设备，适用于各种自动控制线路中的分闸、合闸控制和电源监视功能。
