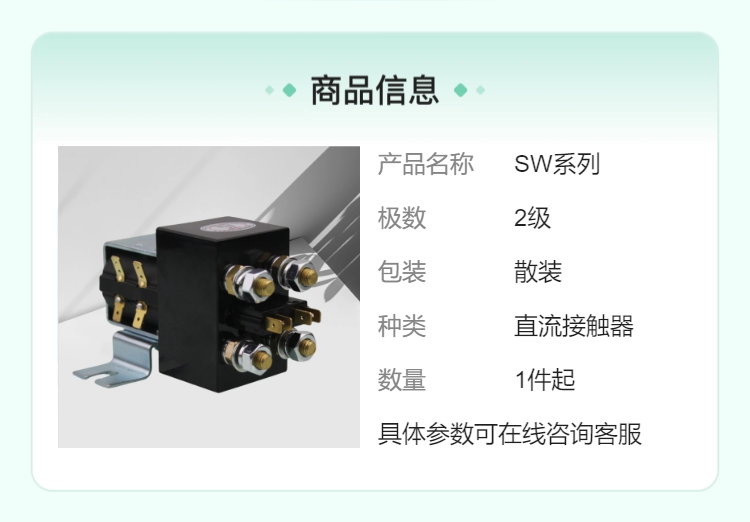

JOSEF约瑟 直流接触器SW150 工业自动化用 调试简单方便

一、基本概述
SW150直流接触器具有一路常开触点，适用于电动汽车、电信通信设备、工程机械、电瓶车、电动叉车、火车、船舶、不间断电源等电控系统。它以其体积小、负载容量大、使用寿命长以及维护简单等特点，深受用户欢迎。

二、技术参数
线圈额定电压：SW150直流接触器的线圈额定电压范围广泛，包括6V、12V、24V、36V、48V、60V、72V、84V、120V、150V、220V等多种规格，能够满足不同电压等级的应用需求。
触点额定电压：触点额定电压不超过80V。
触点额定负载电流：在48V电路下，SW150直流接触器的额定负载电流可达600A。同时，其主触点在100A负载下的接触压降不大于80mV。
动作与释放特性：在（20±5）℃下，SW150直流接触器的冷却吸合动作电压不大于额定电压的70%，冷却释放动作电压在额定电压的35%~5%之间。此外，其通电动作时间和断电释放时间均为50毫秒，触点接通最大弹跳时间为10毫秒，触点断开最大弹跳时间为3毫秒。
其他参数：SW150直流接触器的绝缘电阻为20MΩ，抗电强度为50Hz/60Hz 1000VAC 1分钟。其主触头最大通断能力（通电5ms）为1800A/5ms at 48V DC。线圈功耗在20~45W之间，线圈温升和引出端温升均不超过规定值。

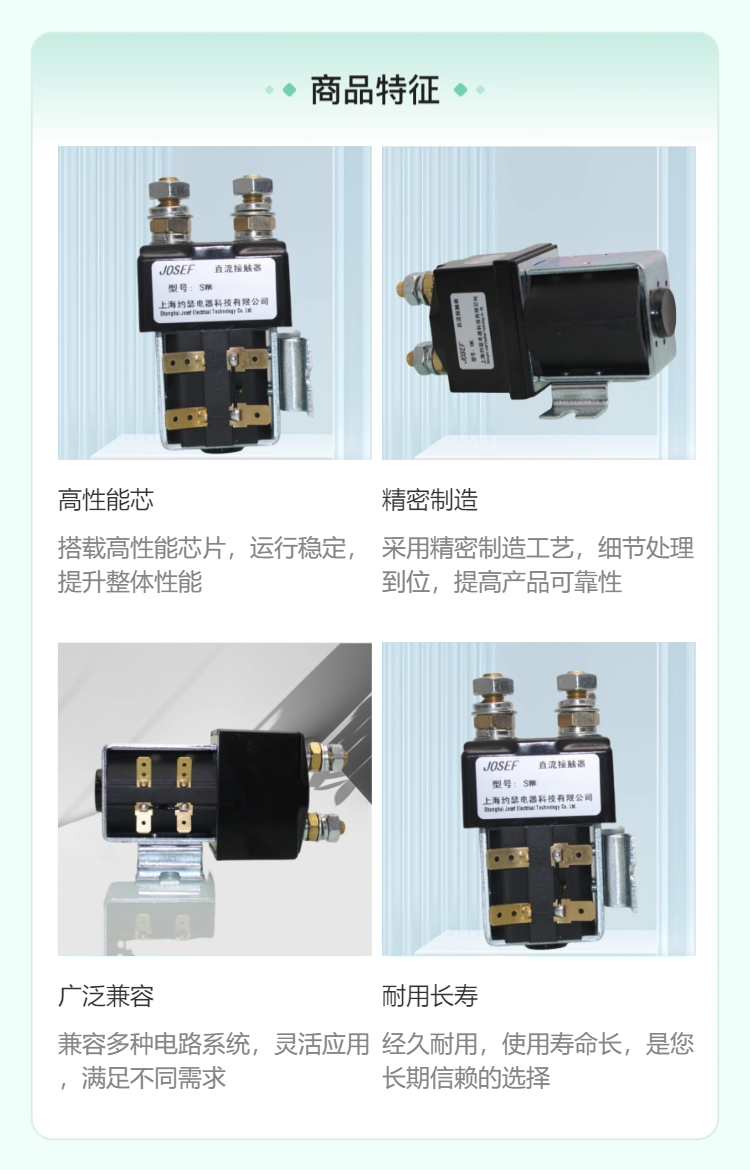

三、主要特点
设计紧凑：SW150直流接触器体积小巧，结构紧凑，便于安装和使用。
负载容量大：其负载容量大，能够满足高电流、高电压的应用需求。
使用寿命长：采用优质材料和先进制造工艺，使得SW150直流接触器的使用寿命长，维护简单。
多种安装方式：SW150直流接触器可垂直或水平安装母线，如果垂直安装，则线圈应位于底部。如果顶部需要线圈，可以调整接触器以补偿这一点。
四、应用范围
SW150直流接触器适用于多种电控系统的开关控制，如电动汽车、电信通信设备、工程机械、电瓶车、电动叉车等。同时，它还可用于不间断电源、电镀电源等系统的电控电路开关控制。

五、注意事项
正确选型：在选择SW150直流接触器时，应根据实际的应用需求和电路参数进行正确选型，以确保其正常工作。
正确安装：在安装过程中，应严格按照产品说明书和相关标准进行操作，确保接触器的安装牢固可靠。
定期检查：定期对SW150直流接触器进行检查和维护，及时发现并处理潜在问题，以延长其使用寿命并保障电路的安全稳定运行。
