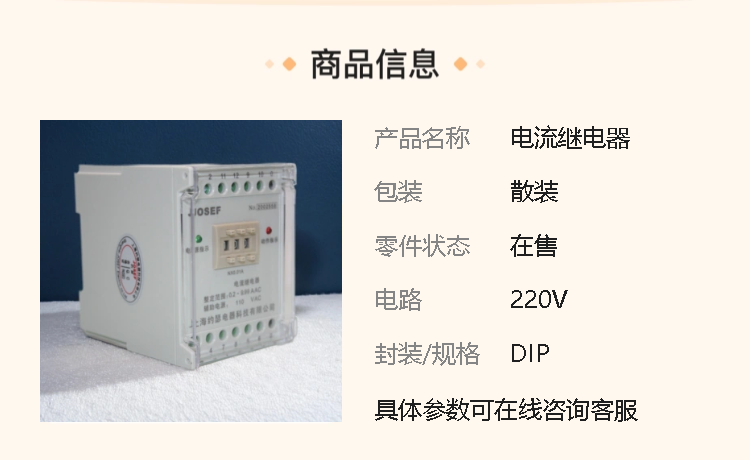

JOSEF约瑟 JDL-1210A电流继电器 0.2~9.99A AC110V

系列型号：
JDL-1002A电流继电器；
JDL-1110A电流继电器；
JDL-1220A电流继电器；
JDL-1001A电流继电器；
JDL-1120A电流继电器；
JDL-1210A电流继电器；
JDL-1100A电流继电器；
JDL-1010A电流继电器；
JDL-1200A电流继电器；
JDL-1020A电流继电器；
JDL-1101A电流继电器；
JDL-1011A电流继电器；
JDL-1110B电流继电器；
JDL-1001B电流继电器；
JDL-1002B电流继电器；
JDL-1101B电流继电器；

一、基本属性
型号：JDL-1210A
触点形式：2常开1常闭
辅助电源：48V、110V、220V（AC/DC）可选
返回时间：小于35ms
功耗：≤5W

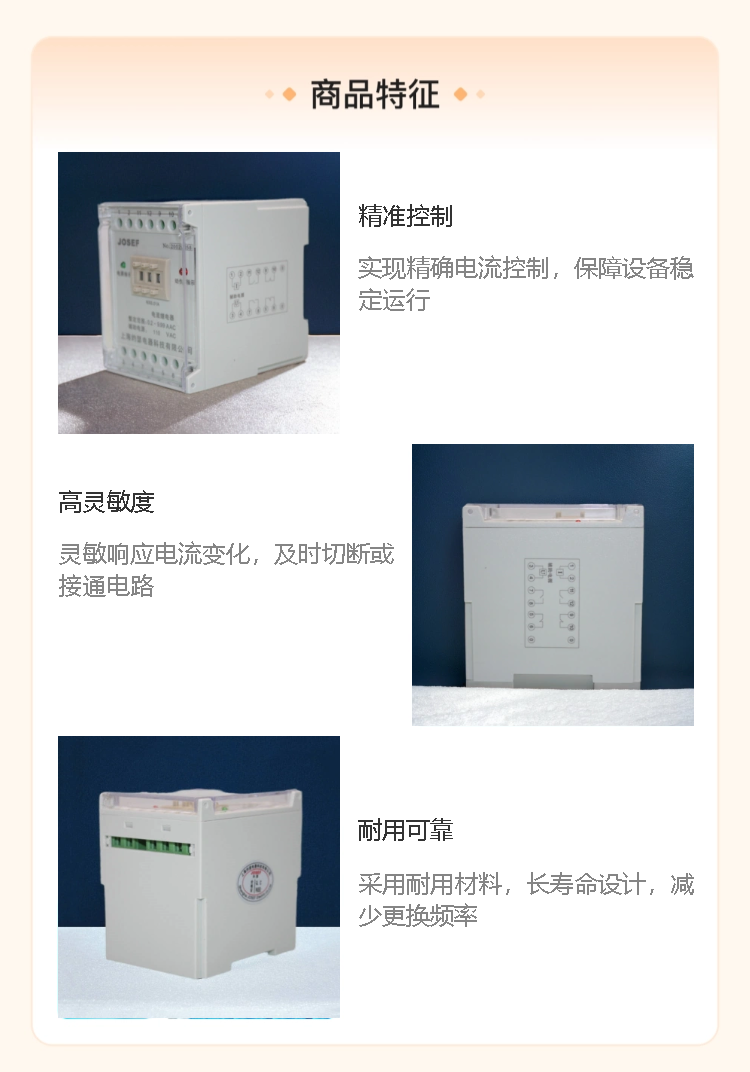

二、技术特点
高精度与稳定性：JDL-1210A电流继电器采用集成电路设计，具有精度高、功耗小、动作时间快等特点。其返回系数高，整定直观方便，范围宽，能够提供稳定的电流保护功能。
交直流通用：该继电器的辅助电源采用开关电源变换，交直流通用，工作范围大，适用于不同的电力环境。
测量与保护：被测量的交流电流经过隔离变流器后，在其次级得到与被测电流成正比的电压。经过定值整定后进行整流和滤波，得到与原始电压成正比的直流电压。该直流电压与直流参考电压进行比较，根据比较结果决定继电器的动作状态。
广泛的应用范围：JDL-1210A电流继电器主要用于输电线、变压器和电机的短路、过电流、过负荷和零序电流保护线路中，作为起动元件，具有广泛的应用范围。

三、结构特点
进口集成电路：采用进口集成电路构成，保证了继电器的稳定性和可靠性。
快速导轨安装结构：适合各种导轨安装，方便快捷。
螺钉压接式端子：接线方便，连接可靠。

四、环境条件
环境温度：-15℃55℃（存储温度范围为-25℃+70℃）
工作电压：不大于120%额定电压
周围磁场强度：小于0.5mT
环境相对湿度：不大于90%
大气压力：80~110KPa
海拔高度：不大于2500米

五、使用注意事项
安装前准备：确保电源已切断，检查电流继电器型号与电路要求是否匹配，准备必要的安装工具和材料。
正确安装：按照产品说明书中的安装指南进行安装，确保接线端子牢固可靠，不易松动。
调试与测试：安装完成后，进行必要的调试工作，如设置动作电流值等参数，并进行实际动作测试。
定期检查：定期对电流继电器进行检查和维护，确保其性能稳定可靠。
故障处理：如发现电流继电器出现异常或故障，应立即切断电源并联系专业人员进行检修或更换。

综上所述，JDL-1210A电流继电器是一款性能优异、稳定可靠的电力保护设备。在购买和使用时，请务必注意上述事项以确保其能够发挥最佳的保护效果。
