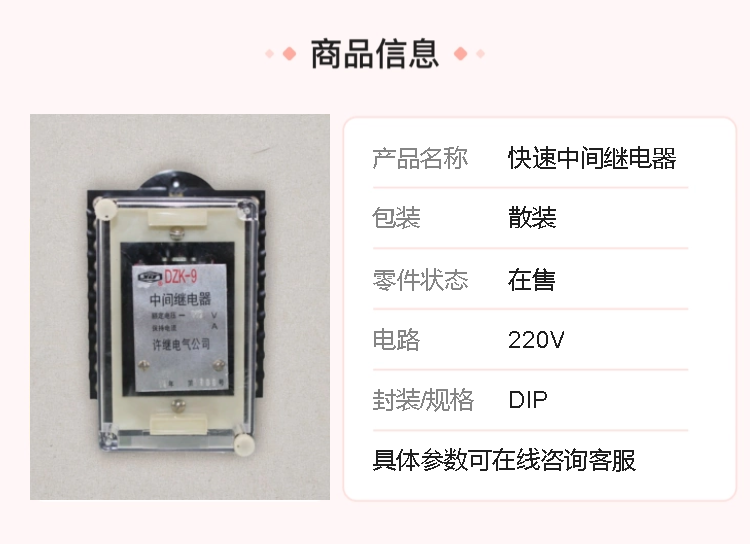

JOSEF约瑟 DZK-918快速中间继电器 110VDC 板前带座

系列型号：
DZK-911快速中间继电器
DZK-912快速中间继电器
DZK-914快速中间继电器
DZK-916快速中间继电器
DZK-917快速中间继电器
DZK-918快速中间继电器
DZK-924快速中间继电器
DZK-934快速中间继电器
DZK-936快速中间继电器
DZK-937快速中间继电器
DZK-938快速中间继电器
DZK-942快速中间继电器

一、产品概述
DZK-918快速中间继电器属于DZK-900系列，主要用于电力系统二次回路继电保护和自动控制线路中。它能够切换电路，并增加保护和控制电路的触点数量和容量，同时还被用于出口跳闸电路。

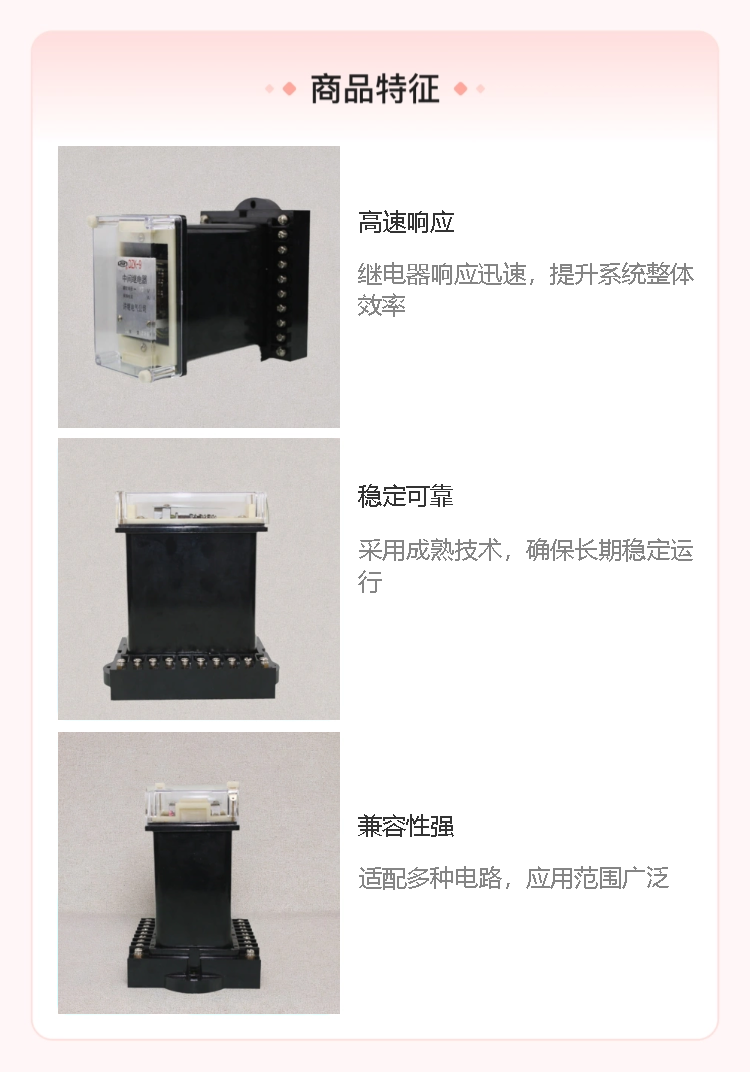

二、主要特点
快速动作：DZK-918继电器要求动作时间短，因此在线圈上串联了一个附加电阻，以减小继电器的时间常数。
触点结构：为了提高继电器触点工作的可靠性，采用了双断点触点结构。动触点片较薄，静触点片较厚，当触点接触后，衔铁继续运动时，动触点片的刚度急剧增加，从而有效地吸收了衔铁的冲击能量，缩短了触点的回跳时间。
电磁设计：继电器为拍合式电磁继电器，线圈装在“U”形导磁体上，导磁体上面是一个活动的衔铁。在无激励状态下，靠触点片的弹力将衔铁向上托起，与导磁体极面之间保持一定的间隙。在激励状态下，当气隙中的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，完成继电器功能。

三、技术参数
额定工作电压：直流220V、110V、48V、24V。
额定工作电流：直流0.25A、0.5A、1A、2A、4A。
额定保持电流：与额定工作电流相同。
额定保持电压：与额定工作电压相同。
动作值：电压型继电器的动作电压为额定电压的50%~70%；电流型继电器的动作电流不大于额定电流的80%。
返回值：继电器的返回值不小于额定值的5%。
动作时间：DZK-900/8动作时间不大于8ms，DZK-900/4动作时间不大于4ms。
功率消耗：电压线圈在额定电压（或额定保持电压）下，功率消耗不大于8W；电流线圈在额定电流（或额定保持电流）下，功率消耗不大于2.5W。
触点断开功率：在直流有感（τ=5ms）回路中，U≤250V，I≤1A时，DZK-900/8触点的断开功率为50W，DZK-900/4触点的断开功率为30W。
机械寿命：5×10^3次。

四、应用场景
DZK-918快速中间继电器适用于电厂、矿山等工业环境，以及需要快速响应和高可靠性的自动化控制系统。

五、注意事项
在安装和使用DZK-918继电器时，应确保符合其技术参数和环境条件要求。
定期检查继电器的工作状态，如发现电气接触不良、触点烧损等情况，应及时进行维护或更换。
避免在超过额定工作电压或电流的条件下使用继电器，以防止损坏或缩短使用寿命。

综上所述，DZK-918快速中间继电器以其快速动作、高可靠性和灵活的触点结构等特点，在电力系统及自动化控制领域中发挥着重要作用。
