| 品牌 |
JOSEF约瑟 |
型号 |
WY-35A1 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：

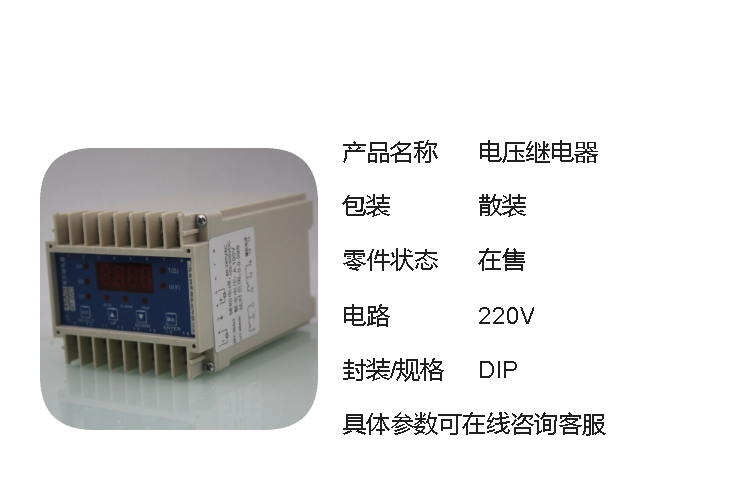

WY-35A1电压继电器；
WY-35B1电压继电器；
WY-35C1电压继电器；
WY-31A1电压继电器；
WY-31B1电压继电器；
WY-31C1电压继电器；
WY-35A3电压继电器；
WY-35B3电压继电器；
WY-35C3电压继电器；
WY-31A3电压继电器；
WY-31B3电压继电器；
WY-31C3电压继电器；
WY-35A4电压继电器；
WY-35B4电压继电器；
WY-35C4电压继电器；
WY-31A4电压继电器；
WY-31B4电压继电器；
WY-31C4电压继电器；
WY-35A4D电压继电器；
WY-35A4T电压继电器；
WY-35B4D电压继电器；
WY-35B4T电压继电器；
WY-35C4D电压继电器；
WY-35C4T电压继电器；
WY-35D4D电压继电器；
WY-35D4T电压继电器；
WY-31A4电压继电器；
WY-31B4电压继电器；
WY-31C4电压继电器；
WY-31D4电压继电器；
WY-31A4D电压继电器；
WY-31A4T电压继电器；
WY-31B4D电压继电器；
WY-31B4T电压继电器；
WY-31C4D电压继电器；
WY-31C4T电压继电器；
WY-31D4D电压继电器；
WY-31D4T电压继电器；
一功能简述

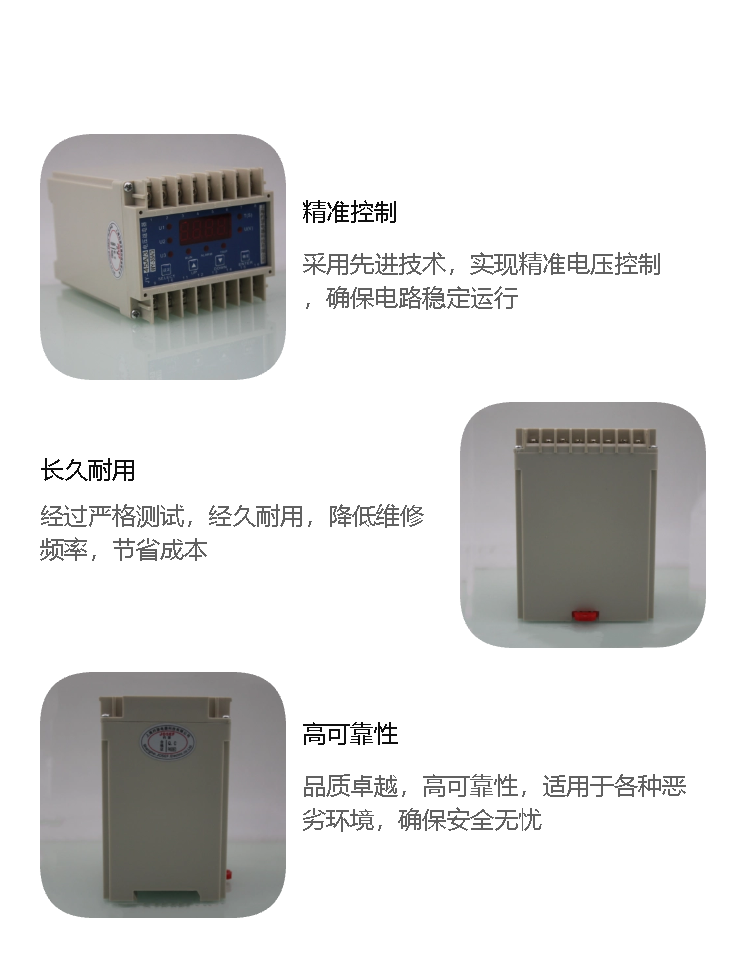

WY-30系列电压继电器是带延时功能的数字式交流电压继电器。
可用于发电机，变压器和输电线的继电保护装置中，作为过电压或欠电压闭锁的动作元件
LCD实时显示当前输入电压值
额定输入电压Un:100VAC、200VAC、400VAC产品满足电磁兼容四级标准
产品外形尺寸:EMG32:96mm(L)X90mm(W)X65.3mm(H)
外壳采用新升级结构，适用于DIN导轨安装
二技术参数及端子定义图
产品型号：WY-30系列---
辅助电源：DC 88~370V，AC 85~265V
额定输入电压Un：100VAC，200VAC，400VAC
额定频率：50Hz
电压整定范围：(0.1~1.0)Un
电压精度：±3%
功率消耗：≤5W
返回系数：过量动作:0.9 欠量动作:1.1（可定制）
延时整定范围：0ms~9999ms
动作延时平均误差：±(1%整定值+60ms)
接点容量：6A@250VAC/30VDC
工作环境：-40℃~+70℃,5%~95%RH无凝露
存储环境：-40℃~+85℃,5%~95%RH无凝露
螺钉类型/拧紧力矩：M3/0.5~0.6Nm
三安装尺寸图
四逻辑选型
五操作步骤
六操作设置
