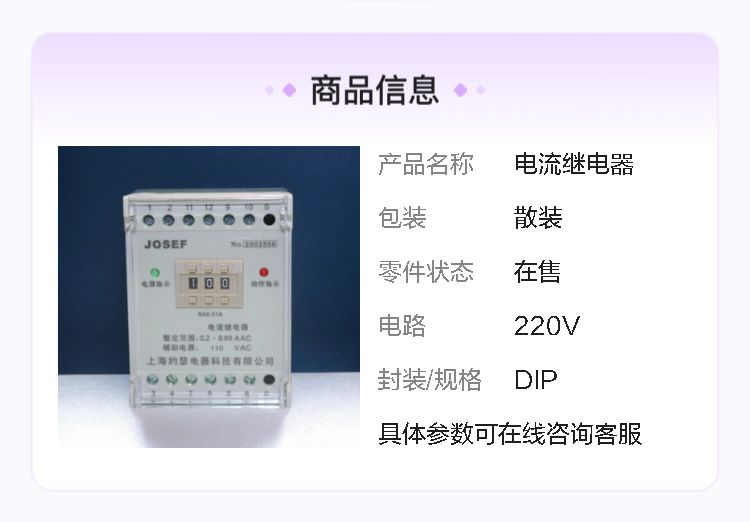

| 品牌 |
JOSEF约瑟 |
型号 |
JDL-1101B |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
JDL-1002A电流继电器；
JDL-1110A电流继电器；
JDL-1220A电流继电器；
JDL-1001A电流继电器；
JDL-1120A电流继电器；
JDL-1210A电流继电器；
JDL-1100A电流继电器；
JDL-1010A电流继电器；
JDL-1200A电流继电器；
JDL-1020A电流继电器；
JDL-1101A电流继电器；
JDL-1011A电流继电器；
JDL-1110B电流继电器；
JDL-1001B电流继电器；
JDL-1002B电流继电器；
JDL-1101B电流继电器；

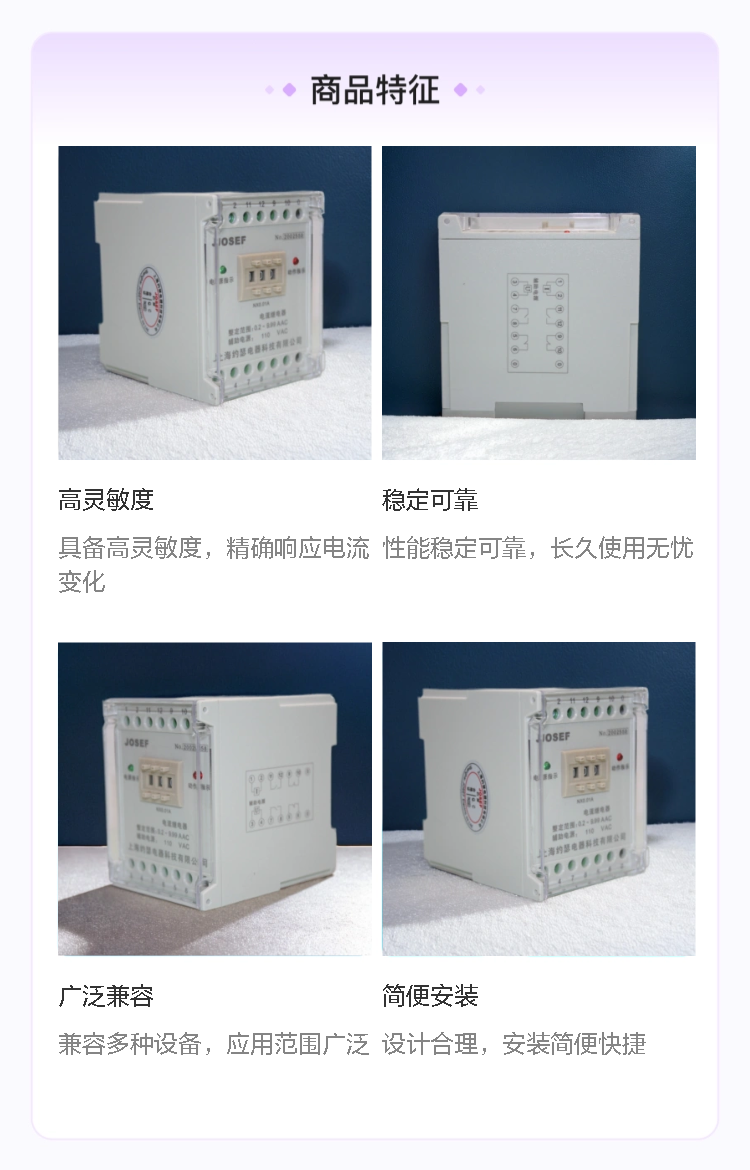

1、主要特点
高精度与低功耗：JDL-1101B采用集成电路，具有精度高、功耗小的特点。
快速动作与高返回系数：动作时间快，返回系数高，确保在电力系统异常时能够迅速响应并可靠返回。
整定直观方便：整定过程直观方便，范围宽，便于用户根据实际需求进行调整。
交直流通用：辅助电源采用开关电源变换，交直流通用，工作范围大。
替代电磁型电流继电器：提供直流辅助电源后，完全可替代电磁型电流继电器。
2、技术参数
触点形式：1常开1转换
辅助电源：48V、110V、220V（AC/DC）
返回时间：小于35ms
整定误差：≤±3%
返回系数：≥0.9
动作时间：1.2倍整定值≤35ms，2倍整定值≤20ms
功耗：≤5W
绝缘性能：绝缘电阻不小于10MΩ，能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件：环境温度-15℃～55℃，工作电压不大于120%额定电压，周围磁场强度小于0.5mT，环境相对湿度不大于90%，大气压力80～110KPa，温度-25℃～+70℃，海拔高度不大于2500米
3、应用场景
JDL-1101B电流继电器广泛应用于电力系统中，为电机、变压器等关键设备提供可靠的保护。在短路、过电流、过负荷等异常情况下，继电器能够迅速动作，切断故障电路，防止设备损坏和事故扩大。
4、安装与维护
安装结构：支持导轨安装结构，包括凸出固定式安装结构和凸出插拔式安装结构等，便于用户根据实际需求选择合适的安装方式。
日常维护：定期检查继电器的外观、触点、绝缘性能等，确保其处于良好工作状态。如有异常，应及时进行维修或更换。
