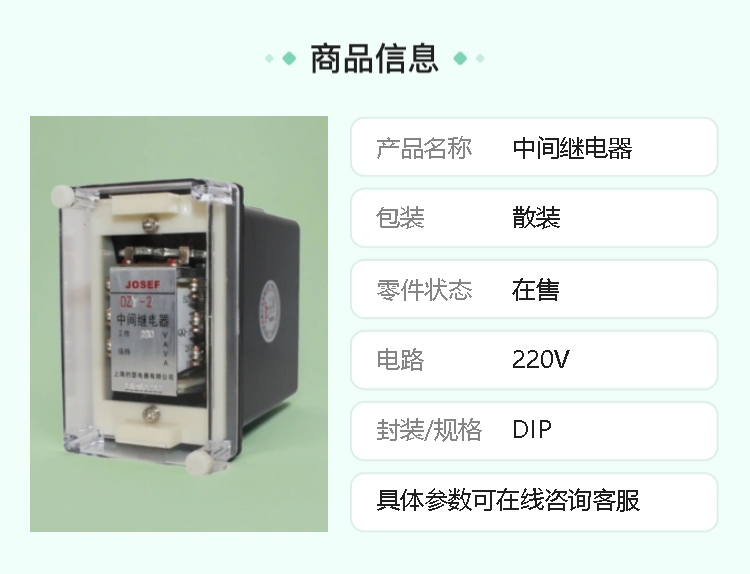

JOSEF约瑟 DZY-209中间继电器 DC110V 嵌入式插拔结构 板前安装

系列型号:
DZY-201中间继电器；
DZY-202中间继电器；
DZY-203中间继电器；
DZY-204中间继电器；
DZY-205中间继电器；
DZY-206中间继电器；
DZY-207中间继电器；
DZY-208中间继电器；
DZY-209中间继电器；
DZY-210中间继电器；
DZY-211中间继电器；
DZY-212中间继电器；
DZY-213中间继电器；
DZY-214中间继电器；
DZY-215中间继电器；
DZY-216中间继电器；
DZY-217中间继电器；
DZY-218中间继电器；
DZY-219中间继电器；
DZY-220中间继电器；
DZY-221中间继电器；
DZY-222中间继电器；

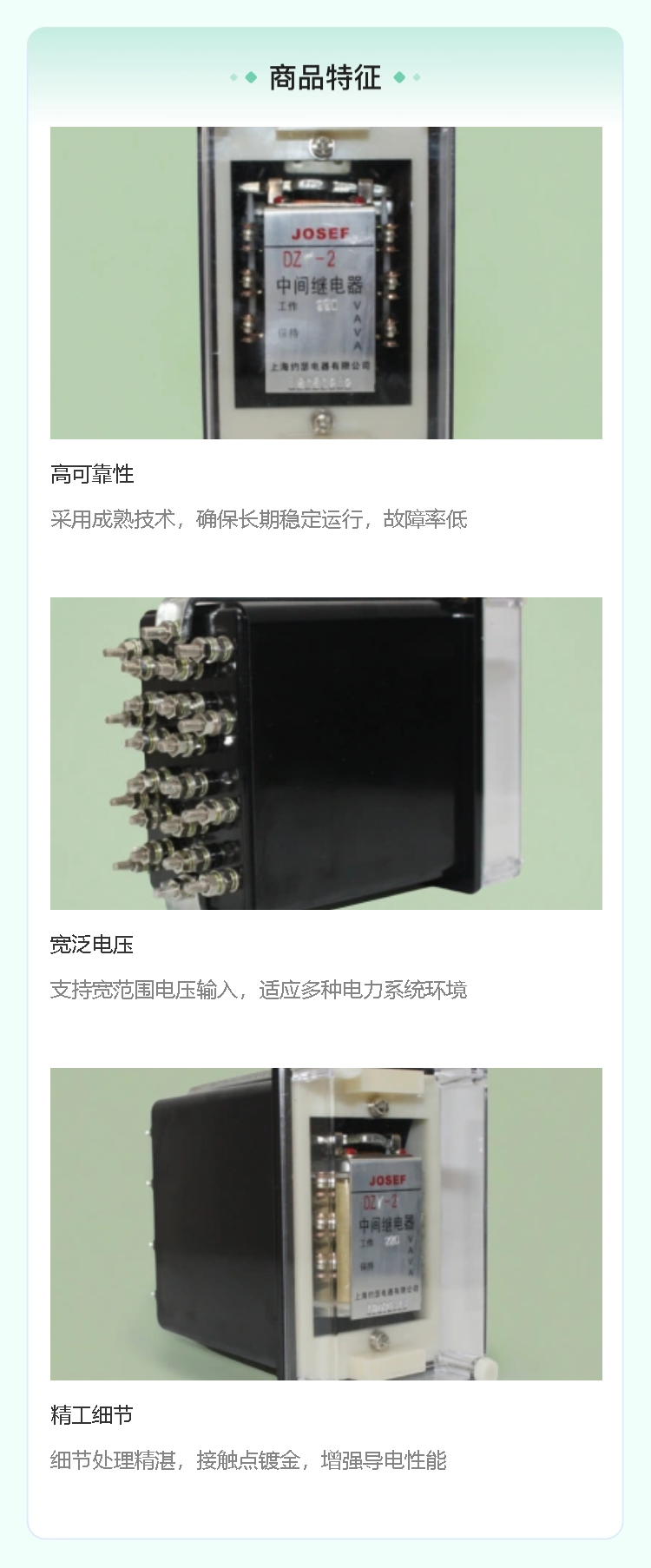

一、产品特点
型号与类型：DZY-209为直流电压型中间继电器，其型号还包括带“X”的变体，即在“200”基本型基础上增加一副带机械保持的动合信号触点并带有动作信号指示器。
触点形式：具有6个常开触点，适用于多种电路控制需求。
安装结构：采用嵌入式插拔结构（板前/板后），便于安装与维护。

二、工作原理
结构组成：继电器采用阀型电磁式结构，线圈装在“П”型导磁体上，导磁体上面有一个活动衔铁，导磁体两侧装有两排接触系统。接触系统由多个触点组构成。
动作原理：当中间继电器线圈施加的激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

三、主要技术参数
额定电压：包括AC380V、AC127V、AC/DC220V、AC/DC110V、AC/DC24V等多种常用电压等级。
动作值：继电器动作电压为额定电压的30%~70%。
保持值：保持电压不大于额定保持电压的70%，保持电流不大于额定保持电流的80%。
返回值：不小于额定值的5%。
介质强度：各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象。
热性能：当环境温度为40℃时，电压绕组长期耐受110%额定电压，温升不大于65℃；电流绕组能耐受3倍额定电流，历时5s。
触点断开容量：在直流有感（τ=5ms）回路中，U≤250V、I≤1A时，继电器主触点的断开容量为50W；在交流（cosφ=0.4）回路中，U≤250V、I≤3A时为250VA。
触点的接通能力：主触点长期允许通过电流为5A，信号触点长期允许通过电流3A。

四、触点特性
继电器的动触点与静触点的间隙不小于2mm。
动合触点的超行程为0.3mm~0.5mm，动合触点闭合后的压力不小于0.1N，动断触点压力不小于0.08N。调整动静触点的压力可改变动作值及返回值。

五、应用领域
DZY-209中间继电器广泛应用于电力系统、工业自动化、控制系统等领域，用于增加触点的数量及容量，并在控制电路中传递中间信号。

综上所述，DZY-209中间继电器具有多种优点和广泛的应用领域，是电力系统及自动化控制领域中不可或缺的重要元件。
