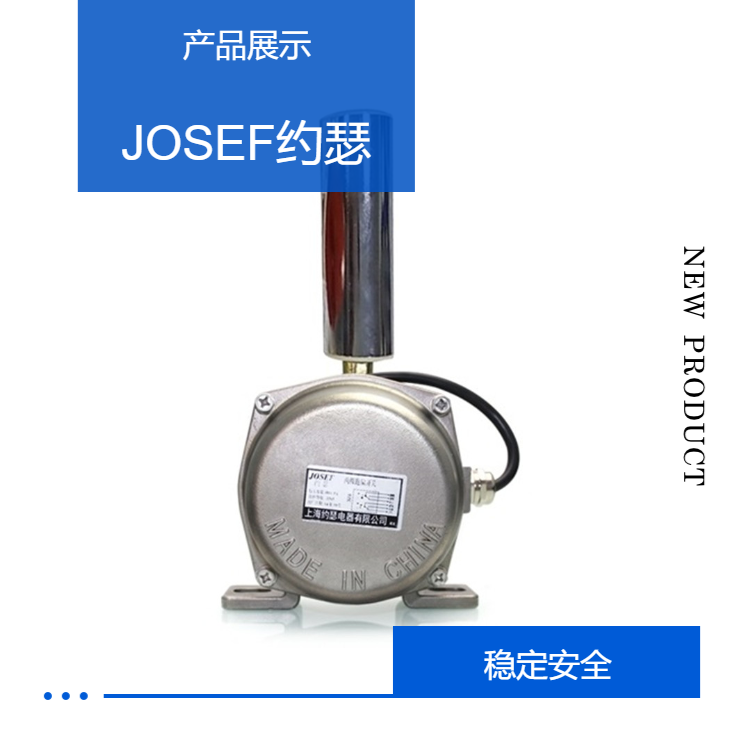

JOSEF约瑟 WTDP-1跑偏开关 原理超前，工作稳定

一、产品概述
功能：WTDP-1跑偏开关用于检测带式输送机输送带在运行时是否出现跑偏现象，并在出现跑偏时自动发出报警信号或停机信号，以保护输送带系统的安全运行。
应用场景：广泛应用于冶金、煤炭、水泥建材、采矿、电力、港埠、化工等领域的各种带式输送设备。
二、工作原理
检测机制：基于传感器检测带轮的位置。当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转。
动作机制：
一级动作：当立辊偏转角度达到1级开关角度（一般为10、12、20度）时，开关发出报警信号。
二级动作：当输送带跑偏严重，立辊偏转角度达到2级开关角度（一般为30、35、45度）时，开关发出停机信号，实现输送带跑偏故障自动停机。
三、安装和调整
安装位置：
跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。
跑偏开关数量应根据输送机长度、类型及布置情况进行确定，一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。当输送机较长时，在输送机中间位置可每隔30～35米设1对。
间距调整：跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

连接方式：跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。
四、技术指标
额定电压：AC380V
额定电流：5A
触点数量：二组独立的常开、常闭接点
外壳防护级别：DT型尘密外壳，防护等级IP67
周围环境温度：-25～80℃
振动条件：能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作
五、分类
普通型：即上述所描述的两级跑偏开关。
接线腔型：在普通型跑偏开关的基础上自带一个防水接线腔，方便现场控制电缆接入。
地址编码型：融合了XLline现场总线技术，实现了地址编码功能，适用于较长带式输送机作为远程监测现场设备的运行情况。
