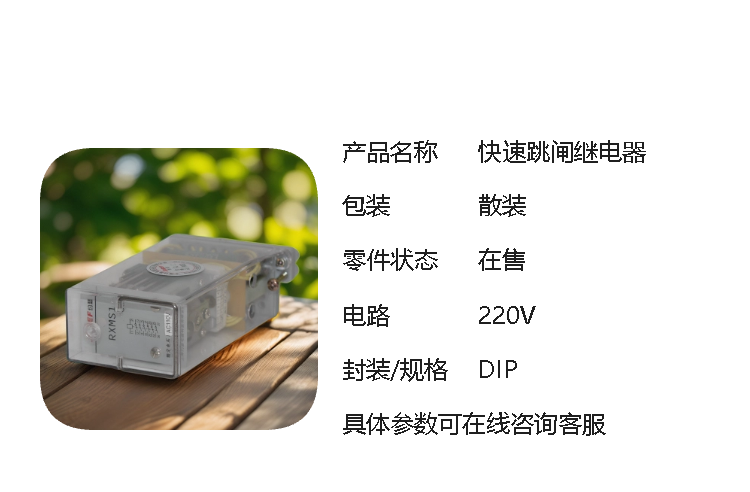

JOSEF约瑟 RXMS1-RK216 265快速跳闸继电器 DC220V 板后安装

系列型号
RXMS1 RK 216 437快速跳闸继电器；
RXMS1 RK 216 237快速跳闸继电器；
RXMS1 RK 216 449快速跳闸继电器；
RXMS1 RK 216 249快速跳闸继电器；
RXMS1 RK 216 450快速跳闸继电器；
RXMS1 RK 216 250快速跳闸继电器；
RXMS1 RK 216 463快速跳闸继电器；
RXMS1 RK 216 263快速跳闸继电器；
RXMS1 RK 216 465快速跳闸继电器；
RXMS1 RK 216 265快速跳闸继电器；
RXMS1 RK 216 466快速跳闸继电器；
RXMS1 RK 216 266快速跳闸继电器；
RXMS1 RK 216 438快速跳闸继电器；
RXMS1 RK 216 238快速跳闸继电器；
RXMS1 RK 216 037快速跳闸继电器；
RXMS1 RK 216 049快速跳闸继电器；
RXMS1 RK 216 050快速跳闸继电器；
RXMS1 RK 216 063快速跳闸继电器；
RXMS1 RK 216 065快速跳闸继电器；
RXMS1 RK 216 066快速跳闸继电器；
RXMS1 RK 216 038快速跳闸继电器；
RXMS1 RK 216 563快速跳闸继电器；
RXMS1 RK 216 565快速跳闸继电器；
RXMS1 RK 216 663快速跳闸继电器；
RXMS1 RK 216 665快速跳闸继电器；
RXMS1 RK 216 765快速跳闸继电器；

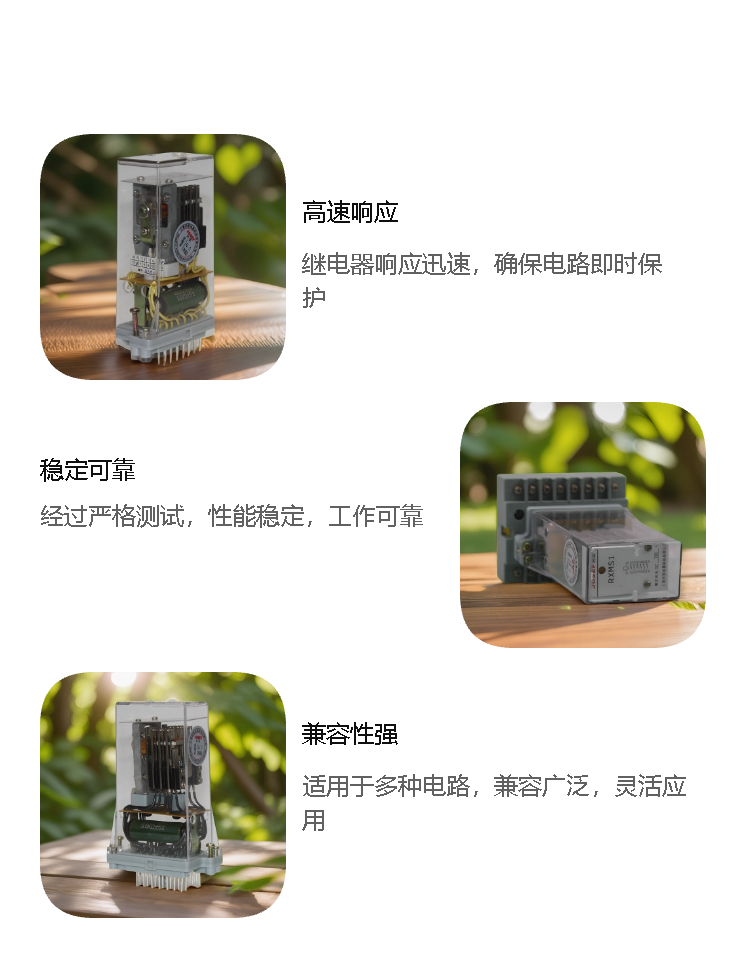

一、产品特性
动作快速：动作时间有3.5-4ms、5-5.5ms和7.5-8ms等多种规格，能够满足不同场合下的快速跳闸需求。
试验方便：通过继电器罩壳上的小孔拨动衔铁，可以方便地试验触点的动作情况，便于维护和检修。
自保功能：继电器可以电压起动电流自保，通常具有多个电流保持绕组，确保在电路故障时能够持续保持跳闸状态。
结构可靠：该继电器为电磁式继电器，由电磁系统、接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上，活动非常灵活，反作用力靠触点簧片的反力来实现，这种结构可保证继电器动作可靠、快速及低功耗。
触点可靠：触点采用双触点接触原理，使继电器的接触可靠性提高并降低了接触电阻，提高了触点的通断能力。
安装灵活：继电器外壳采用引进的Combiflex凸出式模数插入结构，支持导轨安装和螺钉安装两种方式，适配不同柜体结构。

二、技术参数
额定电压：直流220V/110V（可选配其他电压等级），交流220V等，满足不同电力系统的供电需求。
动作电压：小于70%额定电压。
保持电流：小于80%额定电流。
返回电压：大于5%额定电压。
功耗：在6.8W时，动合触点小于4ms，动断触点小于3.5ms；在3.5W时，动合触点小于5.5ms，动断触点小于5ms。
触点长期允许电流：4A。
触点最大断开容量：
交流：250V时为3A（功率因数=0.4），250VA。
直流：250V时为1A（L/R=40ms时），30W。
绝缘耐压：50Hz，1min，2kV。
冲击电压：5kV。
环境温度：-40℃~+70℃，适应高低温恶劣环境。
触点配置：2常开+2常闭（可定制触点数量及类型），触点容量为AC 250V/5A、DC 30V/5A。
线圈功耗：小于等于5W，低功耗设计减少能源损耗。

三、应用范围
RXMS1-RK216265快速跳闸继电器广泛应用于电力系统的各种保护和控制回路中，如发电机保护、变压器保护、线路保护等，是确保电力系统安全稳定运行的重要设备之一。
