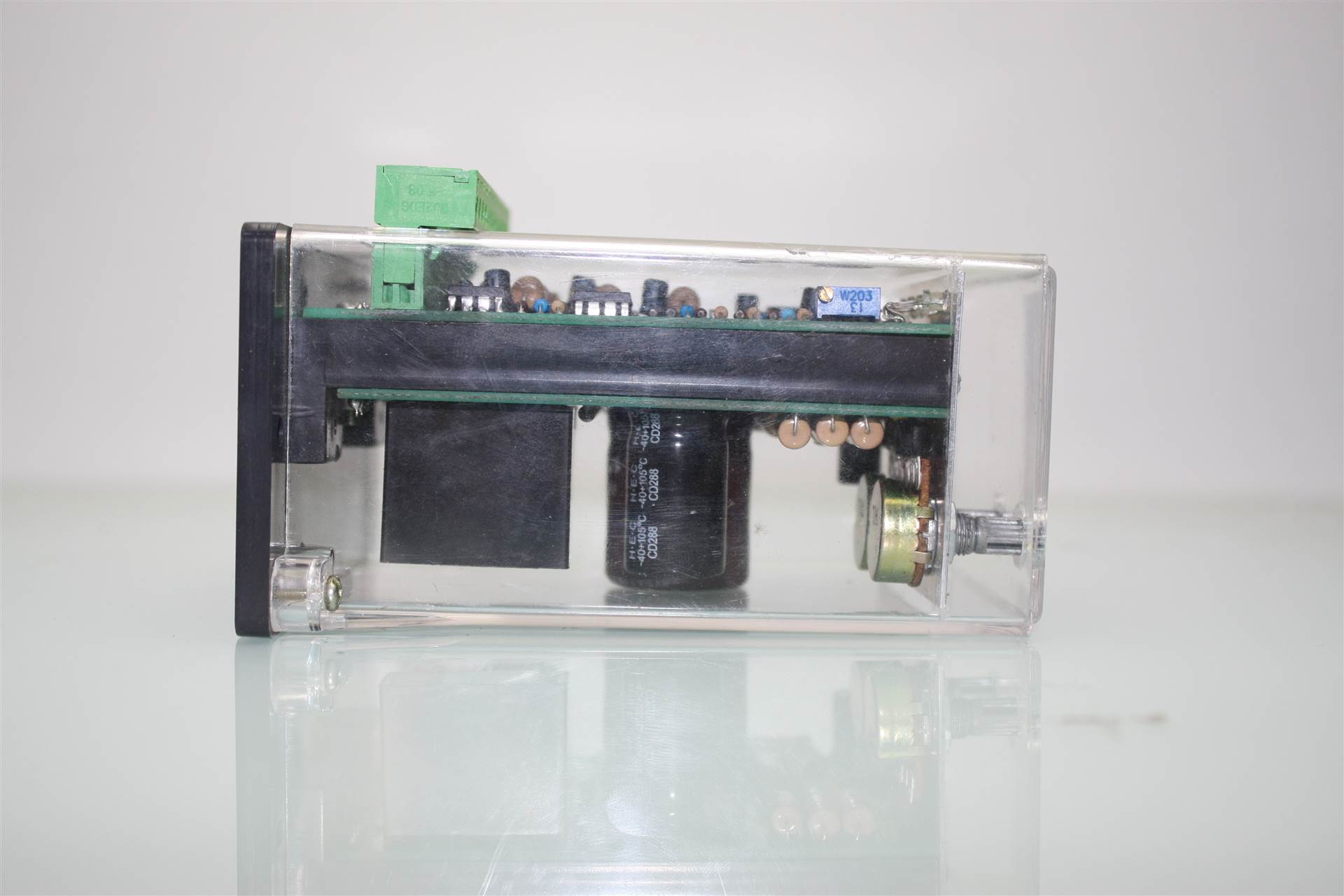

JOSEF约瑟 分闸、合闸、电源监视继电器 ZZS-7/1 AC220V 阻燃材料

　　系列型号：

　　ZZS-7/1分闸、合闸、电源监视综合控制装置；

　　ZZS-7/11分闸、合闸、电源监视综合控制装置；

　　ZZS-7/12分闸、合闸、电源监视综合控制装置；

　　ZZS-7/13分闸、合闸、电源监视综合控制装置；

　　ZZS-7/14分闸、合闸、电源监视综合控制装置；

　　ZZS-7/102分闸、合闸、电源监视综合控制装置；

　　ZZS-7/103分闸、合闸、电源监视综合控制装置；

　　ZZS-7/19分闸、合闸、电源监视综合控制装置；

　　ZZS-7/193分闸、合闸、电源监视综合控制装置；

　　一、产品概述

　　型号：ZZS-7/1

　　额定电压：AC220V

　　功能：直接控制分闸、合闸回路，监视控制电源，并方便调节合闸延时和电源监视断电延时。

　　二、主要性能

　　体积小，功能强：非常适合安装于小型抽屉柜和其他需要使用继电器的场所。

　　高可靠性：出口控制中间采用进口高性能密封继电器，防潮、防尘、不断线，电气寿命和机械寿命长。

　　指示功能：具有电源指示及动作指示，便于用户观察和判断工作状态。

　　三、技术条件

　　环境基准条件：

　　环境温度：20℃±2℃

　　相对湿度：45%～75%

　　大气压力：80Kpa～106Kpa

　　存储和运输过程中的极限温度：-25℃～+75℃

　　使用地点的海拔高度：不高于2500米

　　使用环境的周围介质无爆炸危险品，不含有腐蚀性气体，所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

　　使用条件：

　　环境温度：-10℃～+50℃，24h内平均温度不超过35℃

　　大气压力：80Kpa～106Kpa

　　相对湿度：最湿月的月平均相对湿度为90%，同时该月的月平均温度为25℃，且表面无凝露。温度为40℃时，平均相对湿度不超过50%。

　　继电器额定值：

　　额定电压值：24V、48V、110V、220V AC/DC

　　出口中间触点容量：接通DC220V 10A，断开DC220V τ=5mS 50W

　　出口中间动作延时：不大于15mS

　　出口中间返回延时：分闸回路不大于15mS，其它回路15mS～2S可调

　　出口中间动作电压：直流不大于70%，交流不大于75%

　　出口中间返回电压不小于20%

　　功耗：功耗不大于10W，一个回路工作时，额定电压下功率不大于5W。

　　绝缘电阻：用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。

　　绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟无击穿。

　　电寿命和机械寿命：

　　电寿命：DC220V，切断电流τ=5mS，50W，10次以上

　　机械寿命：触点无负荷300万次以上

　　四、应用场景

　　ZZS-7/1 AC220V分闸、合闸、电源监视继电器广泛应用于电力、工业自动化控制等领域，特别是在需要控制开关位置和电源状态的场合。它可以与各种控制设备和系统配合使用，实现对电路和设备的有效监控和保护。
