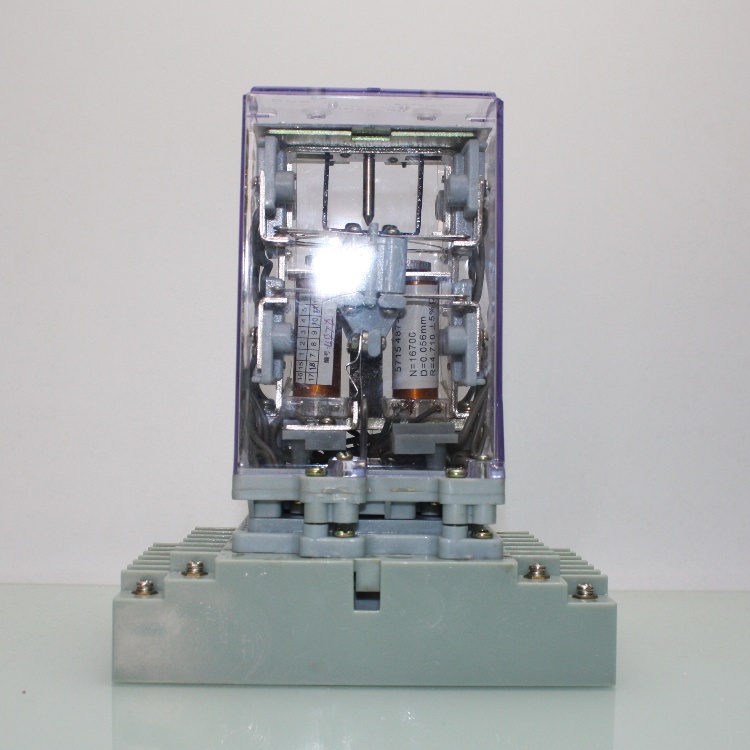

安防系统用 约瑟 双位置继电器 RXMVB2-RK251206 DC110V

　　系列型号：

　　RXMVB2 RK 251 204大容量双位置继电器;

　　RXMVB2 RK 251 205大容量双位置继电器;

　　RXMVB2 RK 251 206大容量双位置继电器;

　　DCS-11大容量双位置继电器;

　　DCS-12大容量双位置继电器;

　　DCS-13大容量双位置继电器;

　　一、产品概述

　　型号：RXMVB2-RK251206

　　额定电压：DC110V

　　类型：大容量双位置继电器

　　二、主要用途

　　该继电器主要用于需要大容量双稳态触点的工业控制和其它一般控制场合。其体积小、拆装方便，能够安装在位置紧张有限的场合。在电流互感器二次侧和跳闸上要求多切换的应用中，该继电器表现出色。

　　三、工作原理

　　RXMVB2-RK251206 DC110V继电器采用永磁铁锁定的双稳态设计。它由磁系统、接触系统和支架三部分组成。磁系统包括左右两个线圈、中间柱永磁铁及铁芯，形成双口磁回路。当左右两个线圈中的一个线圈通电激励时，线圈产生的磁场对永磁铁产生斥力，使衔铁转换到另一侧并由磁铁锁定，同时带动触点转换。触点采用桥式接触，断开容量较大。

　　四、技术特点

　　大容量触点：触点容量大，能够满足高负载需求。

　　低功耗：线圈回路串有切断触点，消除了持续的功耗，从而限制了热量积累并减轻控制电源的负载。

　　双稳态设计：采用永磁铁锁定，控制电源消失后其位置会保持在控制电源消失前的状态，无需持续供电维持。

　　快速动作：动作时间快，触点闭合/断开时间分别为30ms和25ms。

　　高可靠性：继电器能承受5-15Hz中等震级的地震波冲击，具有良好的抗震性能。

　　五、技术参数

　　动作值：DC<70%额定电压，AC<80%额定电压（虽然此处提及AC，但针对DC110V型号，主要关注DC参数）

　　动作时间：30/25ms（触点闭合/断开）

　　线圈功耗：DC 3.5W

　　触点断开容量：AC, 250V, 10A (COSφ>0.4), 1000VA；DC, 250V, 5A (L/R<40ms), 100W（注意DC参数）

　　重量：0.7kg（凸出式），2.5kg（嵌入式）

　　绝缘耐压：50Hz, 1min, 2kV

　　冲击电压：5kV

　　六、安装与接线

　　继电器可采用凸出式模数化插入结构进行安装，接线方式可根据需要选择板前或板后接线。订货时需注明继电器型号规格、结构形式代号以及接线方式。

　　七、应用场景

　　该继电器广泛应用于电厂、矿山等需要大容量双稳态触点的工业控制场合。其高可靠性、低功耗和快速动作的特点使得它在各种复杂控制系统中都能发挥重要作用。

　　八、注意事项

　　在安装和使用过程中，请务必按照产品说明书的要求进行操作。

　　定期对继电器进行检查和维护，确保其性能稳定可靠。

　　注意继电器的接线方式和电源电压是否符合要求，以避免损坏继电器或影响电路的正常运行。
