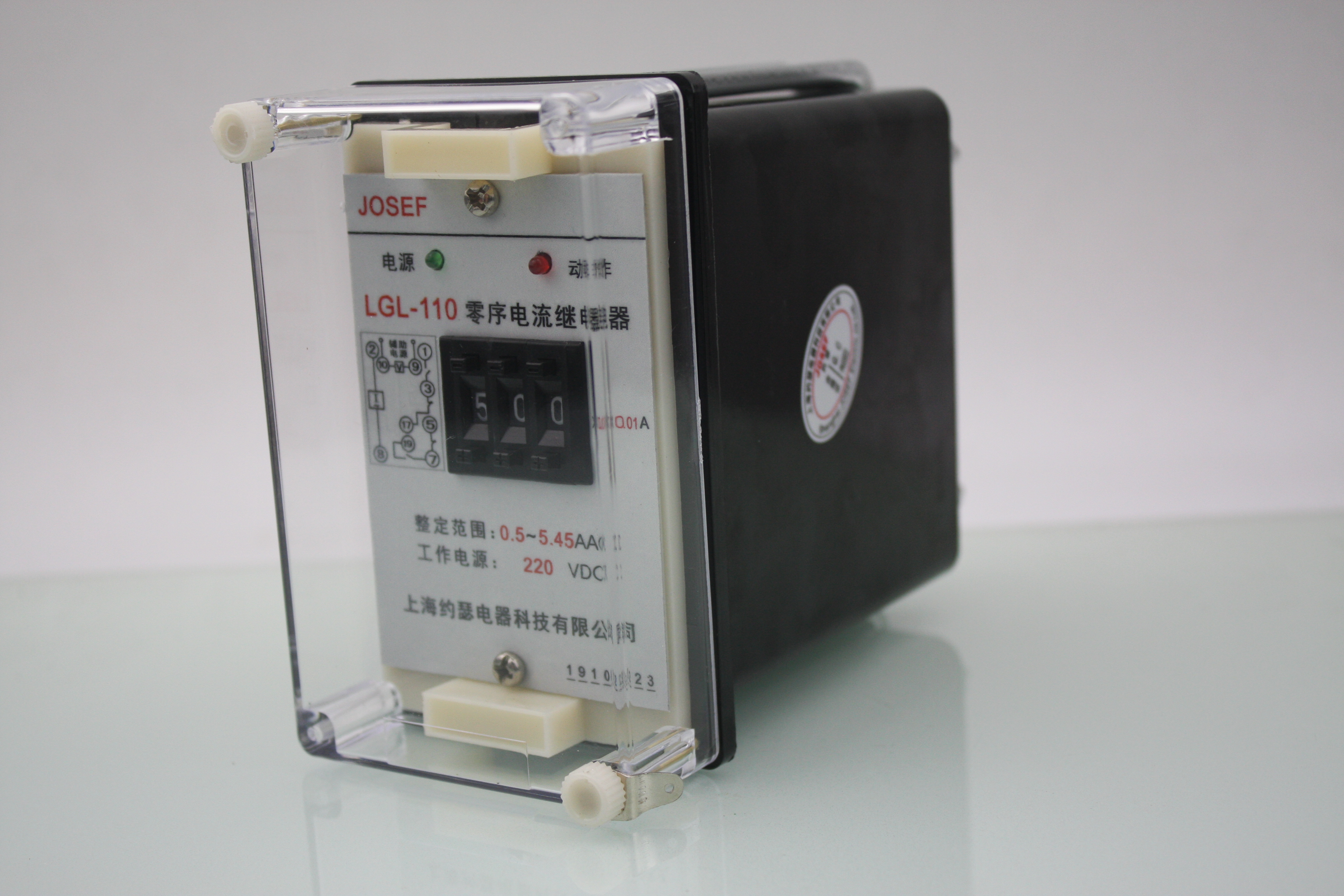

JOSEF约瑟 零序电流继电器 LGL-110 工作电压220VDC 导轨式安装

　　用途

　　GL-10、GL-20系列反时限过流继电器(以下简称继电器)具有反时限特性，应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全。

　　技术参数

　　继电器的额定电流与整定范围见表1

　　继电器的延时特性曲线见图1。

　　继电器线圈的长期允许电流为110%额定电流

　　继电器的返回系数,对于GL-11、12、2122型应不小于0.8

　　对于GL-13、14、15、16、17、23、2、25、26型应不小于0.8,5.当电流为继电器的整定电流时，继电器的功率消耗不大于15VA。

　　触点性能

　　a、动合主触点性能

　　动合主触点在电压不大于250V时，能接通直流或交流5A，但是断开它所接通的电路，应当由其它触点担任(例如由开关的辅助触点)。

　　b、动断主触点性能

　　直流有感(T=5ms)回路,Us250V,IS0.5A,为50W;交流( cs中=0.4)回路;U250V,I2A,为250VA.如果被控电路系由变流器供电并与继电器主触点并联，且当电流为4A时，其总阻抗不大于40，则继电器的主触点在

　　电流不大于50A情况下能够将这个电路分流接通与分流断开
