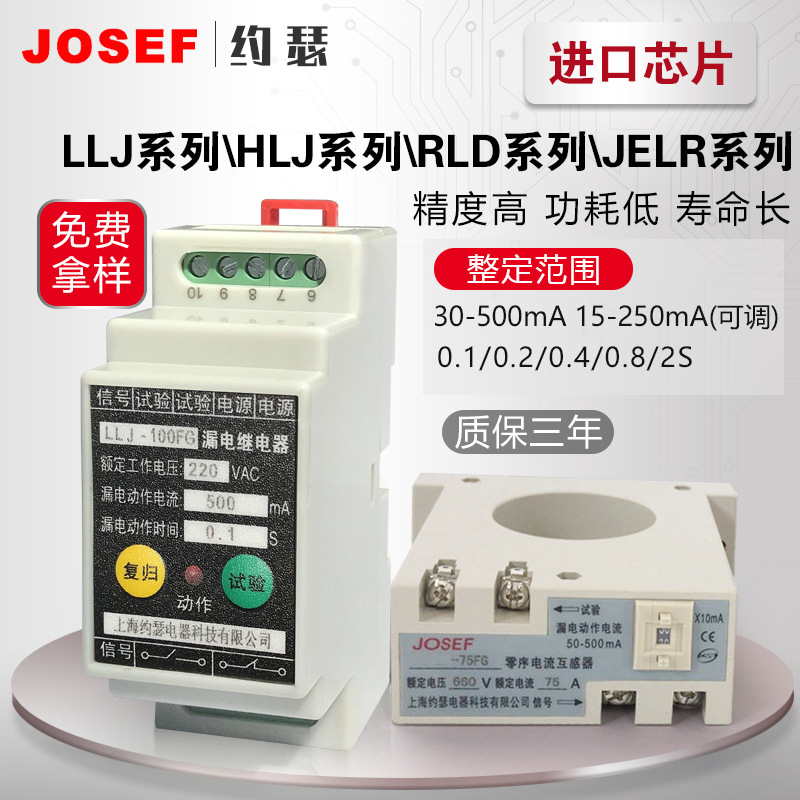

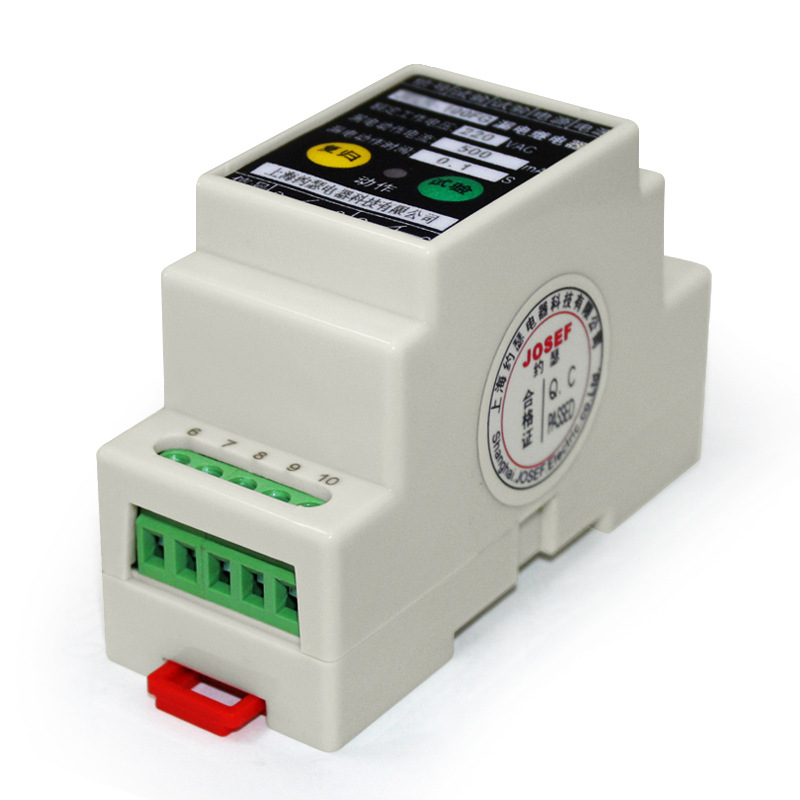

JOSEF约瑟 LLJ-1000FG漏电继电器 五金工具用

　　LLJ-15FG漏电继电器；LLJ-63FG漏电继电器

　　LLJ-120FG漏电继电器；LLJ-100FG漏电继电器

　　LLJ-200FG漏电继电器；LLJ-250FG漏电继电器

　　LLJ-400FG漏电继电器；LLJ-500FG漏电继电器

　　LLJ-320FG漏电继电器；LLJ-630FG漏电继电器

　　LLJ-1000FG漏电继电器；

　　一、产品用途及特点

　　LLJ-FS系列漏电继电器（以下简称继电器）适用于交流电压为660V.至1140V电压系统中,频率为50Hz,电流15~4000A线路中做有无中性点

　　漏电保护.该继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，可

　　配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。

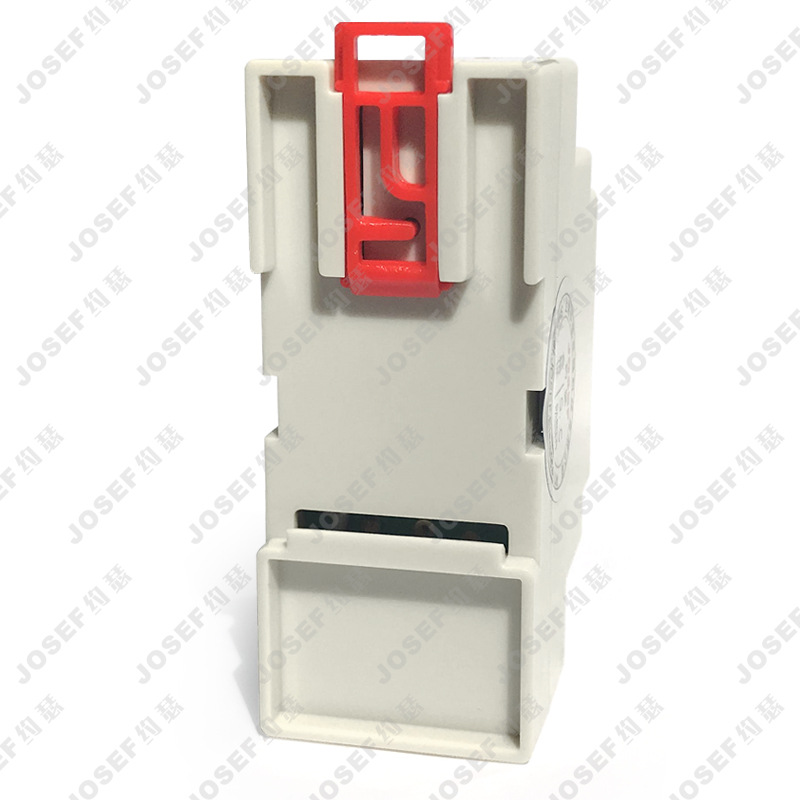

　　LLJ继电器分导轨.面板两种安装方式.体积小、使用方便，动作值固定或分档可调，动作可靠，连续供电稳定，操作简易。能适应各地用户，

　　可以用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接触电保护。它

　　适用于电源系统中心点直接接地的低压配电系统或煤矿井下无中性点接地配电系统，是安全使用的网改新产品，该继电器的动作时间分快

　　速型和延时型，配合使用时对干线和支线进行分级选择保护。

　　二、工作原理

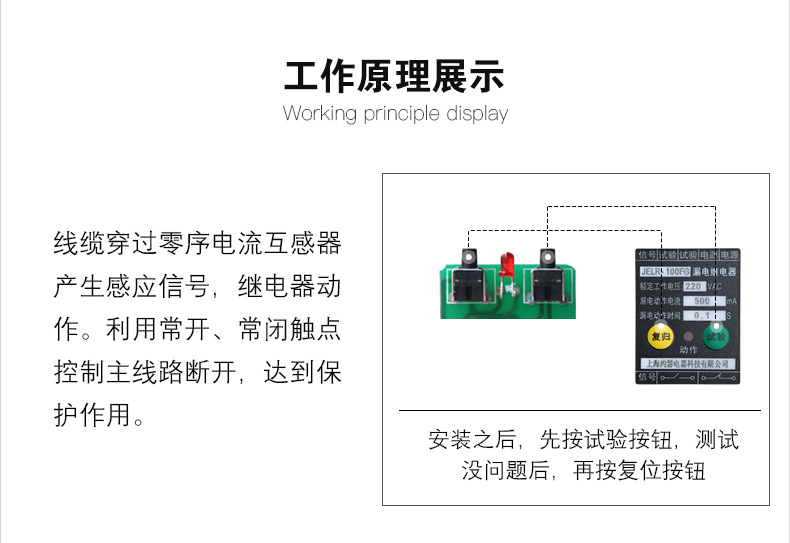

　　该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器电子线路、试验回路及出口继电器组成其工作原理如下:接线如右图，当穿

　　过零序电流互感器的电路发生对地漏电时iAtiB+iC+iN头0时零序电流互感器付边就产生一个感应信号此信号经电子电路处理，当漏电电流达

　　到动作值时使可控硅导通，出口继电器动作，利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。试验回种由电阻、

　　按键等元件组成，当按下按键后既有电流流过互感器，相当于主电路发生了漏电，产品应动作。

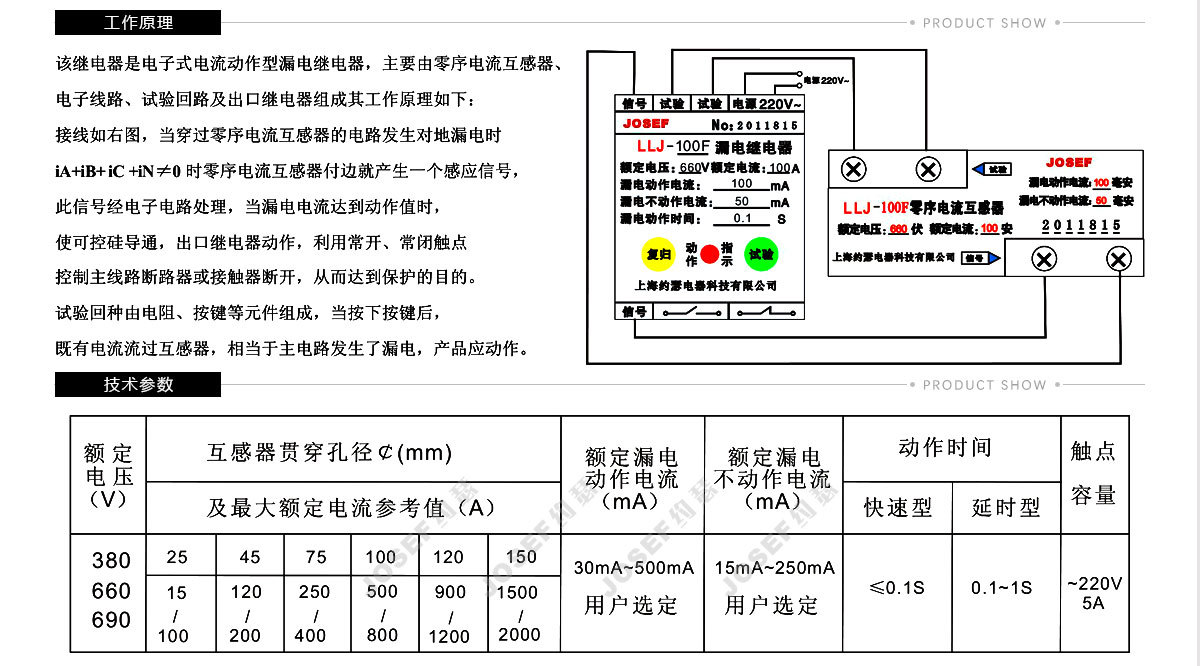

　　三、技术数据

　　额定电压：380，660，690

　　额定漏电动作电流(mA)：30mA~500mA用户选定

　　额定漏电不动作电流(mA)：15mA-250mA用户选定

　　动作时间快速型：≤0.1S

　　动作时间延时型：0.1~1S

　　触点容量：220V5A

　　动作电流30~500mA

　　零序孔径：25mm~220mm

　　主机尺寸：88*36*60mm

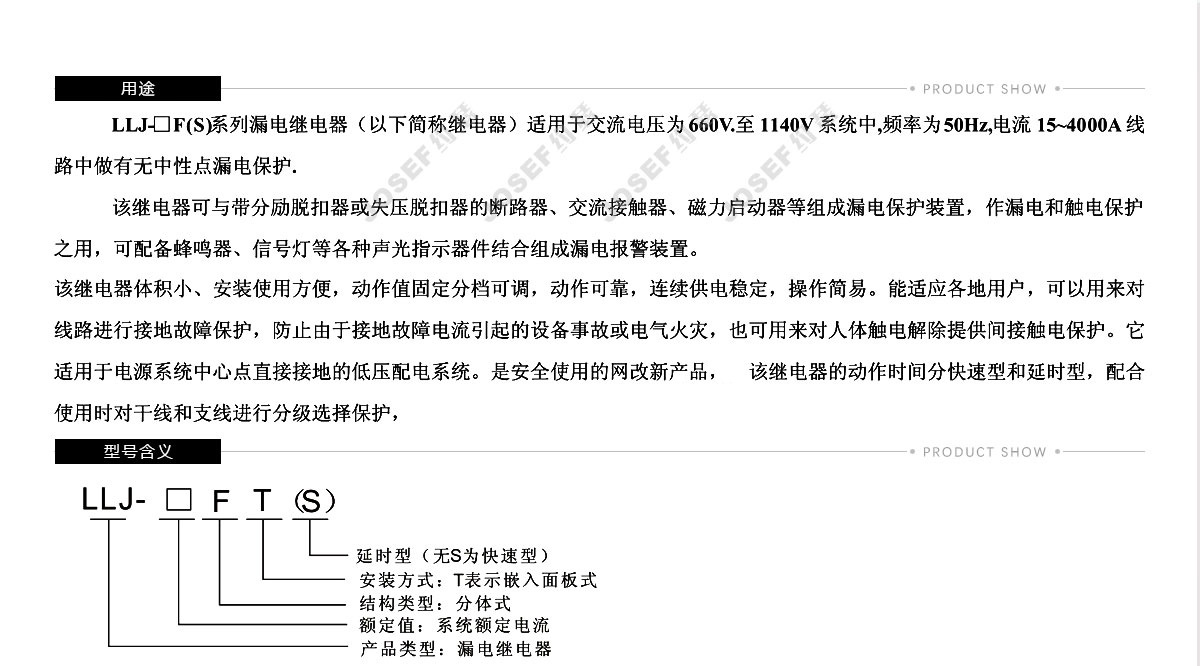

　　四、型号含义

　　S：延时型(无S为快速型)

　　T：安装方式：T表示嵌入面板式

　　漏电继电器是一种检测线路触（漏）电，并发出一个机械开闭信号至控制电路装置。它可与各种规格的低压断路器或交流接触器组成组合式剩余电流动作保护器。在如今已实现了较为完善的农村低压电网分级（二级或三级）漏电保护模式，它已成为线路总保护装置的重要组成产品，在防止线路、设备漏电及人身触电方面起到了重要的作用。

　　由于漏电继电器用于保护设备，因此其安全性能应能得到检验。为此，漏电继电器加有试验按钮，以检测漏电继电器的保护性能。将按钮按下时，磁环有试验电流流过，漏电继电器应迅速动作。如果漏电继电器不动作，则说明有故障存在，必须立即停止使用。常用的漏电保护器相当于自动开关与漏电继电器的组合，主要用于人身安全保护。而人体对50 Hz的交流电，电流达到2 mA就有感觉，30 mA以上即可致命，因此，在选用时应对漏电保护器动作电流的大小加以注意。为了能在较小信号下可靠动作，漏电保护器加了对小信号进行放火的电子电路。
