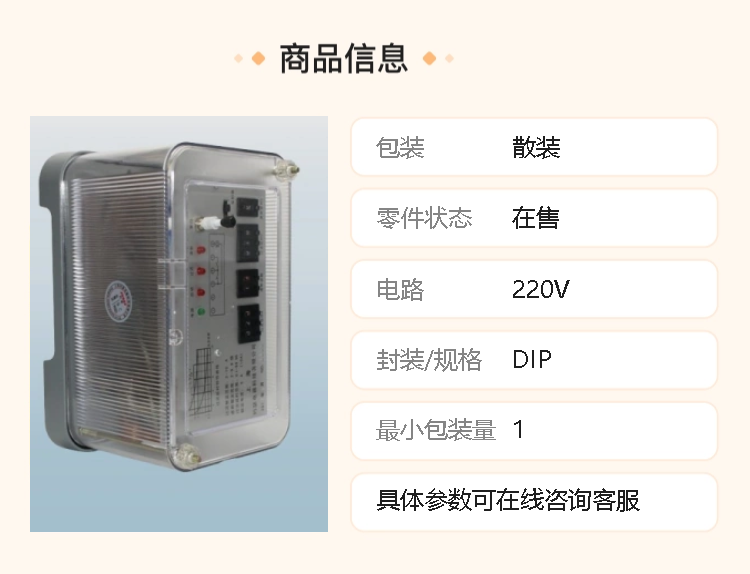

JOSEF约瑟 JGL-112反时限过流继电器 板前接线

系列型号：
JGL-111反时限过流继电器；
JGL-112反时限过流继电器；
JGL-113反时限过流继电器；
JGL-114反时限过流继电器；
JGL-115反时限过流继电器；
JGL-116反时限过流继电器；
JGL-117反时限过流继电器；
JGL-118反时限过流继电器；

一、主要用途
该继电器能够按预定的时限可靠动作，发出信号或切除故障部分，从而保护主设备及输配电系统的安全。它特别适用于无直流设备的厂站，并满足了电力部压缩时间级差反措要求。

二、技术特点
集成电路静态型：采用集成电路技术，具有高精度、低功耗、动作时间快、返回系数高等优点。
数码开关整定：通过数码开关进行电流值的整定，直观方便，改变整定值无须检验。整定范围为2-9.9A，级差为0.1A。
反时限特性：具有反时限延时特性，即当实际输入电流增大时，动作时间缩短。这种特性使得继电器在过负荷或短路故障时能够更快地动作。
抗干扰能力强：具有较强的抗干扰能力，能够稳定可靠地工作在各种复杂环境中。
无机械部分发卡现象：与电磁型过流继电器相比，不存在机械部分发卡现象，提高了继电器的可靠性和稳定性。

三、主要技术参数
额定值：50Hz交流5A，波形畸变不超过2%。
过流整定范围：2-9.9A（无辅助电源），级差为0.1A。
速动倍数整定范围：2-9.9倍，级差为0.1倍。
速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。
返回系数：不小于0.9。
功耗：额定电流时功率消耗不大于6VA（或根据具体型号有所不同）。
触点容量：接通容量在直流电压不超过250V时，连续接通电流为一定值（如10A）；断开容量在电压不超过250V的感性负荷回路中（L/R=5ms）为一定值（如50W）。
绝缘电阻：在标准试验大气条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器测其绝缘值，应不小于20MΩ。
工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

四、使用方法
该继电器通常通过四组数字拨盘开关来进行过流动作值、速断倍数、过流延时、速断延时的整定。具体整定方法需参照产品说明书或相关标准进行操作。

五、注意事项
在使用前，应检查继电器的型号、规格是否符合要求，并检查其外观是否完好。
在整定过程中，应按照产品说明书或相关标准进行操作，避免误整定导致继电器无法正常工作。
在使用过程中，应定期检查继电器的运行状态和触点磨损情况，及时更换磨损严重的触点或整修继电器。
应注意保持继电器周围环境的清洁和干燥，避免其受到阳光直射、雨淋或水冲洗等不良影响。

综上所述，JGL-11反时限过流继电器是一种性能优良、使用方便的继电器保护装置，在电力系统中具有广泛的应用前景。
