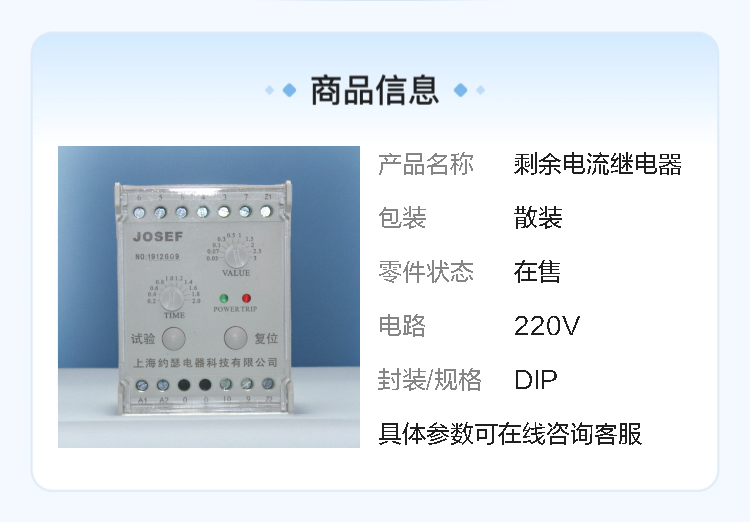

JOSEF约瑟 JHOK-ZBL1 DH-90L漏电继电器 板后接线 安装简单

系列型号：
JHOK-ZBL1 DH-90L
JHOK-ZBL1 DH-30L
JHOK-ZBL1 DH-40L
JHOK-ZBL1 DH-50L
JHOK-ZBL1 DH-70L
JHOK-ZBL1 DH-130L
JHOK-ZBL1 DH-100L
JHOK-ZBL1 Φ100
JHOK-ZBL1 Φ200
JHOK-ZBL1 Φ65
JHOK-ZBL1 Φ45
JHOK-ZBL1 DH-180L
JHOK-ZBL1 DH-110L
JHOK-ZBL1 DH-150L
JHOK-ZBL1 LJ-Φ150

一、产品概述
JHOK-ZBL1 DH-90L漏电继电器适用于交流电压至660V或更高的TN、TT、和IT系统，频率为50Hz。它通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用。同时，该继电器可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。

二、核心功能与特性
零序电流检测与漏电保护：基于MCU密集型设计，通过零序电流互感器实时监测线路中的剩余漏电电流。当检测到漏电电流超过整定值（如30mA、100mA、200mA、500mA等）时，继电器迅速动作，切断电路或触发报警，防止触电事故和电气火灾。动作误差范围在-20%~-10%之间，确保动作精度。
分级保护与延时功能：
快速型：动作时间≤0.1秒，适用于对人身安全要求极高的场景，如住宅、医院等。
延时型：动作时间0.1秒~2秒可调，支持多级保护配合，避免上下级保护装置误动作。
联动控制与报警功能：可与分励脱扣器、失压脱扣器的断路器、交流接触器等组合，实现故障电路的自动切断。同时，支持选配蜂鸣器、信号灯等声光报警模块，实时提示漏电状态。
复归方式灵活：支持手动复归和远程复归，方便用户操作和维护。

三、关键技术参数
额定电压：AC380V、660V、690V、1140V（支持定制更高电压等级）。
工作电压：DC24V、AC110V、AC127V、AC220V、AC380V。
动作电流：30mA、100mA、200mA、500mA、1000mA（可调范围0.03mA~9.99A）。
不驱动时间：0.1S、0.3S、0.5S、0.8S或1S、2S、3S、5S（根据动作电流调整）。
漏电动作时间：0.2S~2S（快速型≤0.1S）。
触点形式：1组常开和1组常闭，触点容量250V/5A（直流50W，交流50VA）。
功耗：≤5W（低发热设计，节能环保）。
绝缘性能：绝缘电阻≥10MΩ，耐压2kV/50Hz/1分钟无击穿或闪络。
环境适应性：工作温度-15℃~55℃（储存温度-25℃~+70℃），湿度≤90%，海拔≤2500米。

四、应用场景
JHOK-ZBL1 DH-90L漏电继电器广泛应用于各种需要漏电保护的场合，如：

工业领域：电动机保护，防止电机因接地故障电流烧毁，减少设备事故；配电系统，在TN、TT、IT系统中实现分级漏电保护，避免电气火灾；矿山、电厂，对耐腐蚀、抗干扰要求高的场景，提供可靠保护。
建筑领域：商业建筑，保护照明、空调、电梯等电气设备，提升安全性；住宅小区，防止家电、插座等因漏电引发触电事故。
其他场合：医院、学校，对人身安全要求极高的场所，提供间接接触保护；工厂生产线，保护关键设备免受漏电故障影响，确保生产连续性。
