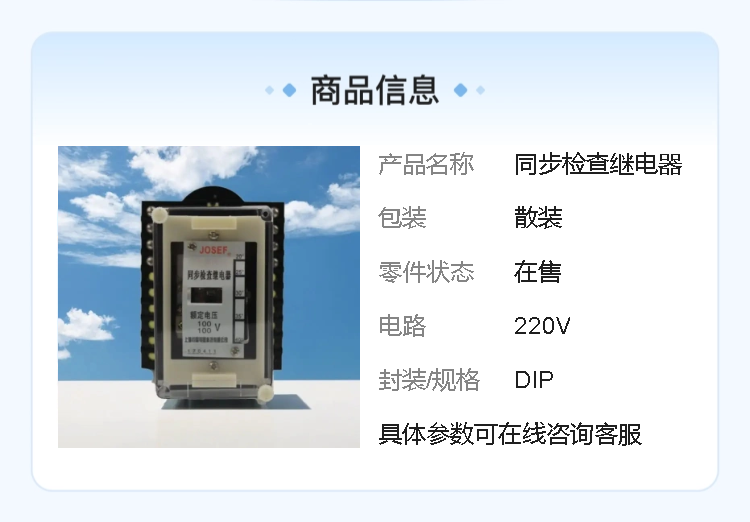

JOSEF约瑟 DT-1/130同步检查继电器 110VDC 板后安装

系列型号：
DT-1/200同步检查继电器;
DT-1/160同步检查继电器;
DT-1/130同步检查继电器;
DT-1/120同步检查继电器;
DT-1/90同步检查继电器;
DT-1/254同步检查继电器;

一、主要用途
DT-1/130同步检查继电器主要用于检查线路上电压的存在以及线路上和变电站母线上（或汇流排上）电压向量间的相角差。在电力系统中，它对于确保自动重合闸的正确动作和电力系统的稳定运行具有重要意义。

二、工作原理及结构
工作原理：DT-1/130同步检查继电器为电磁式瞬时动作继电器。其内部装有两个由两个绕组组成的线圈，分别装在磁系统的两个极上，且一个线圈的外层绕组与另一个线圈的内层绕组串联。继电器反应加在特定端子（如②-④和⑧-⑥）上的电压向量的几何差，并通过转动指针以改变游丝的反作用力进行相角差的整定。当电压向量间的相角差在设定范围内（如20°~40°）时，继电器动作。

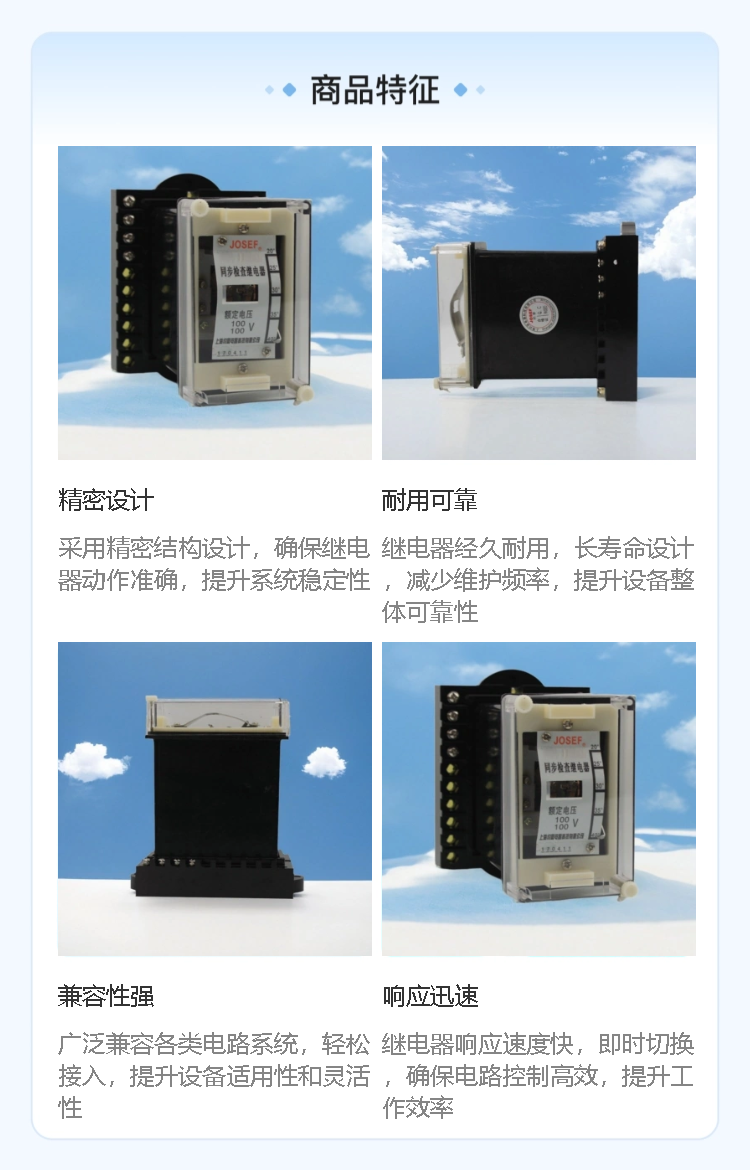

结构：继电器采用JK-11K、H、Q型壳体，具有一副动断触点和一副动合触点。其内部接线复杂，但设计精巧，确保了继电器的准确动作和长期稳定运行。

三、技术参数
额定电压：DT-1/130同步检查继电器的绕组1额定电压为100V，绕组2额定电压为30V。
动作特性：在额定电压下，当电压向量间的相角差在20°~40°范围内时，继电器动作。返回系数不小于0.8，整定刻度误差不大于±7.5%，动作值一致性不大于6%。
功率消耗：在额定电压下，继电器每个绕组所消耗的功率不大于3VA。
绝缘性能：导电部分对外壳的绝缘应耐受2kV、50Hz的交流电压历时1min，无绝缘击穿或闪络现象。
触点容量：在直流有感（t=5ms）回路中，U≤220V，I≤2A时，触点断开功率为50W；在交流（cosp=0.4）回路中，U≤220V，I≤2A时，触点断开功率为250VA。

四、使用注意事项
继电器应安装在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和雨淋。
在安装和接线时，应严格按照产品说明书和接线图进行，确保接线正确、牢固。
定期对继电器进行检查和维护，包括清洁触点、检查绝缘性能等，以确保其正常运行。
如发现继电器动作异常或损坏，应及时更换或维修，避免影响电力系统的稳定运行。

五、应用场景
DT-1/130同步检查继电器广泛应用于电力系统的两端供电线路的自动重合闸线路中，特别是在需要精确控制电压向量间相角差的场合。其准确、可靠的动作对于提高电力系统的稳定性和可靠性具有重要意义。

综上所述，DT-1/130同步检查继电器是一种性能优良、结构精巧的电力元件，在电力系统中发挥着重要作用。
