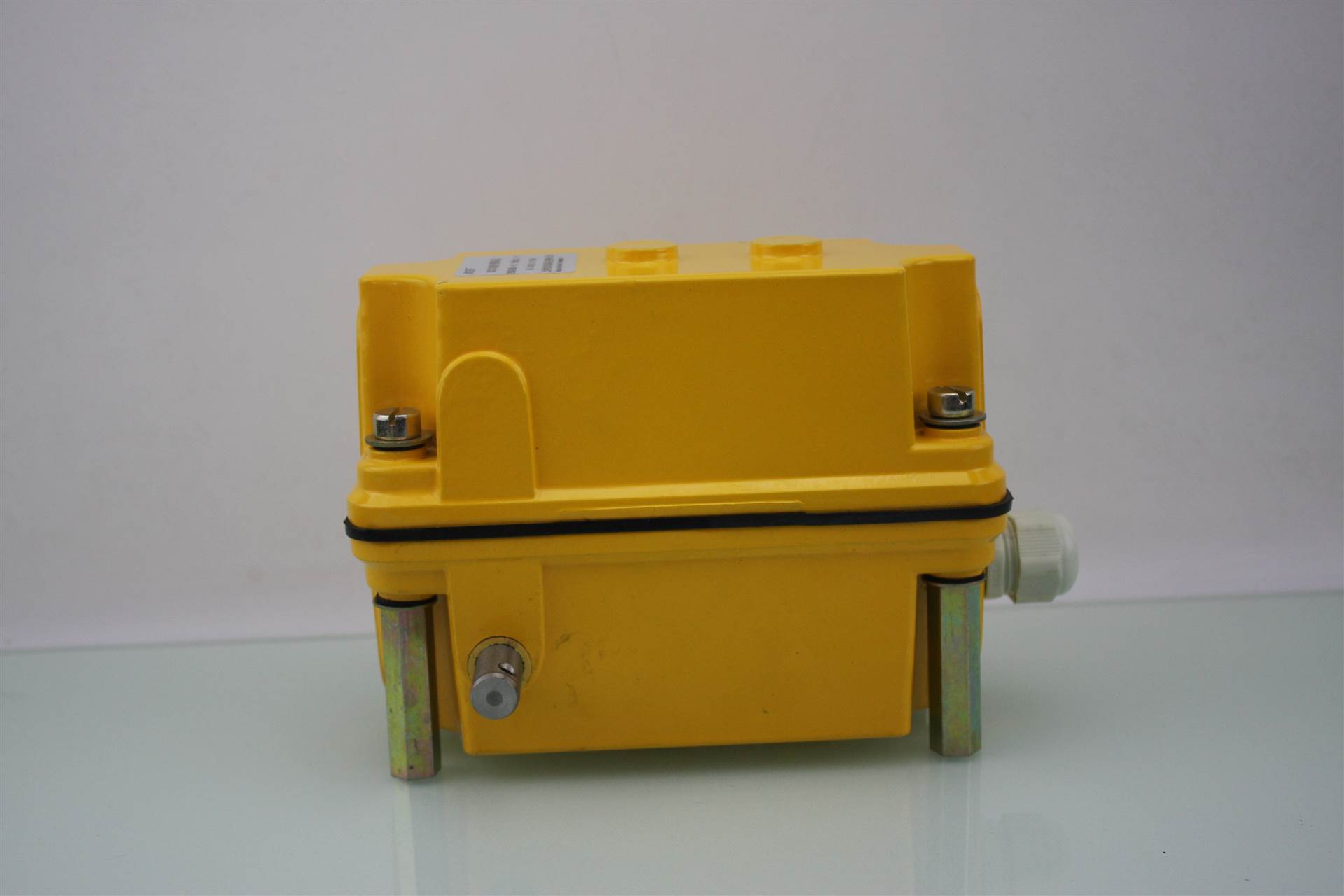

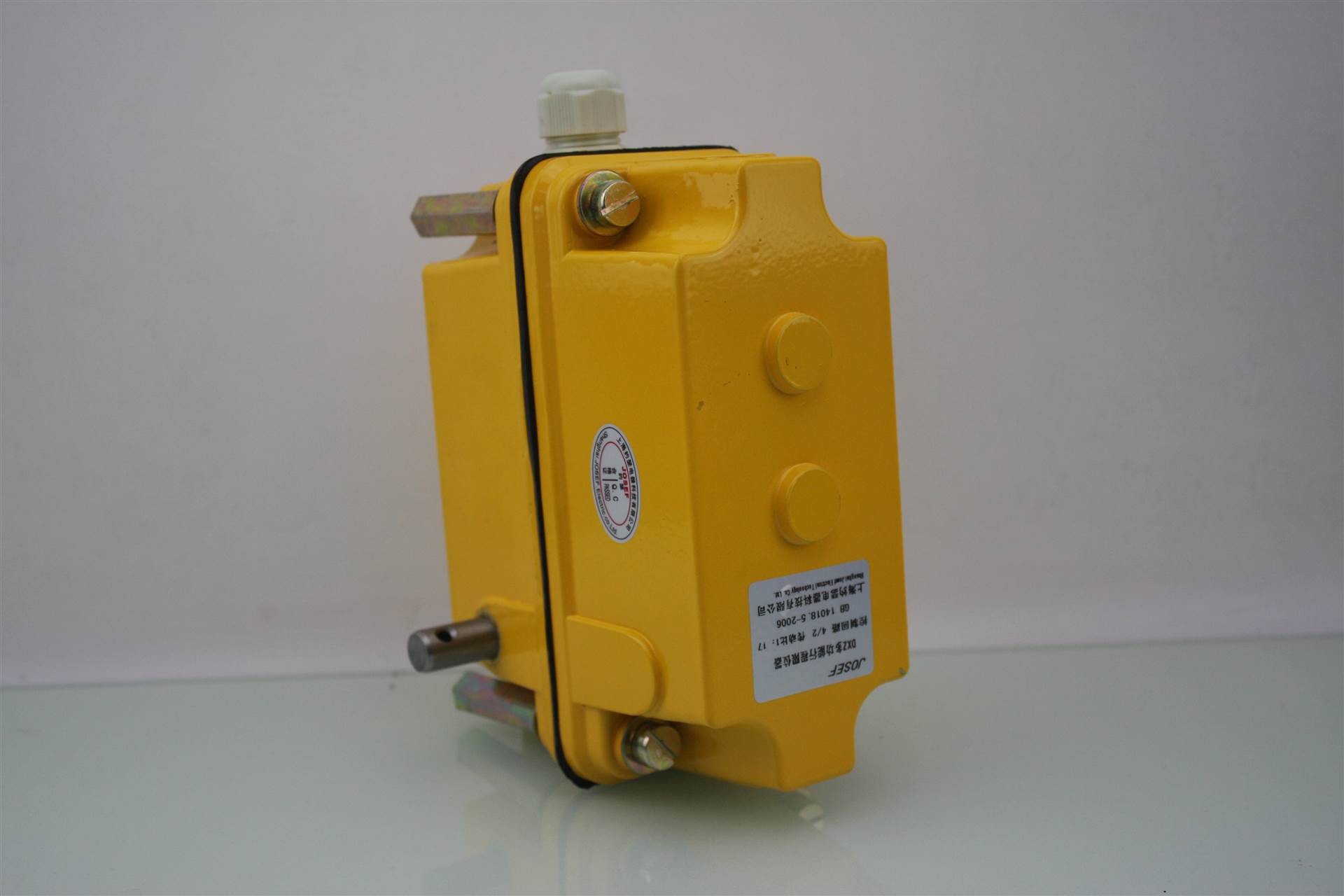

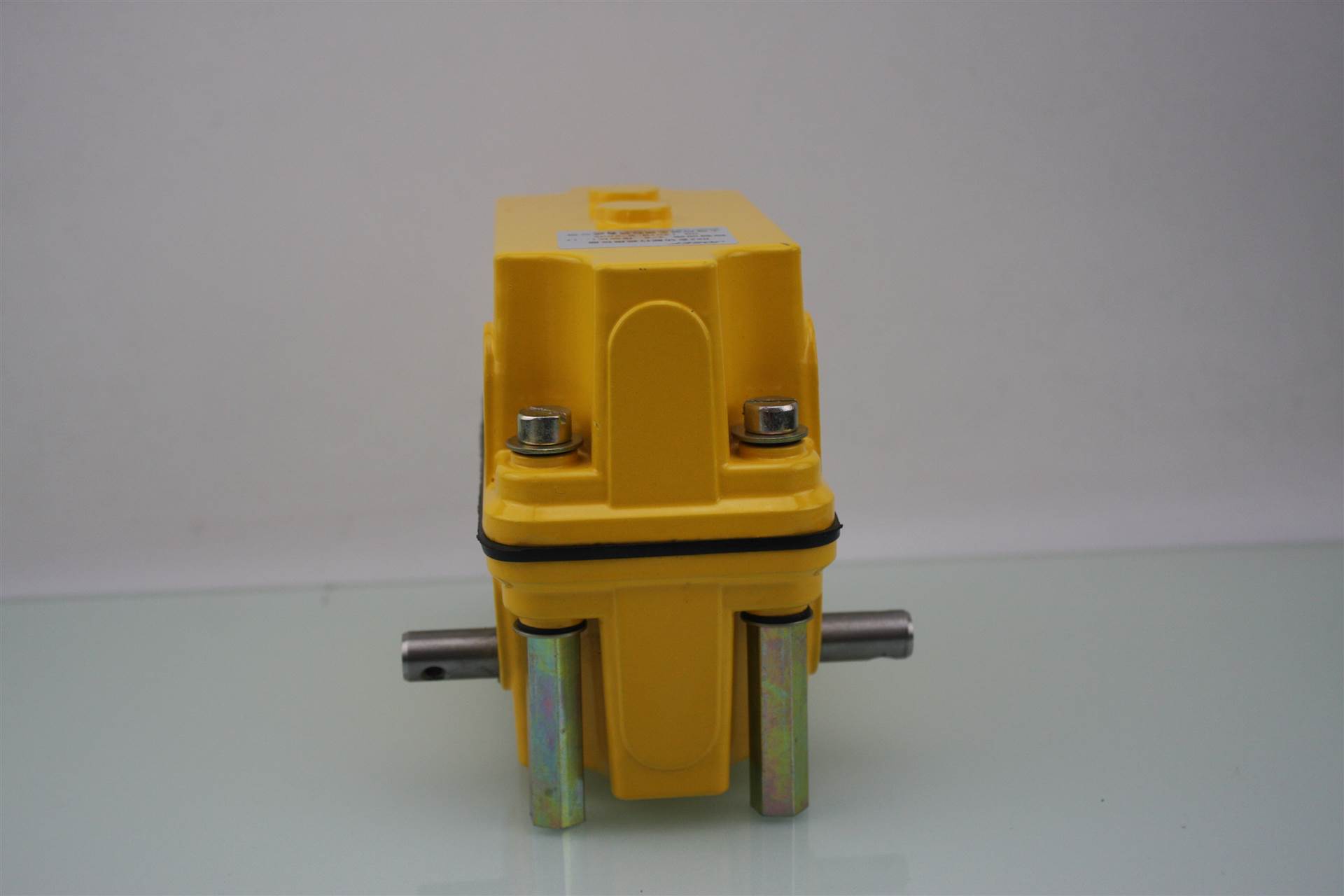

DXZ-4/3 IP56 限位开关 JOSEF约瑟 接线牢固，先进焊接车间

型号

　　DXZ-4/2 1:17

　　DXZ-4/4

　　DXZ 4/5 传动比1:78

　　DXZ 0.1875

　　DXZ-4/4 0.083333333

　　DXZ 控制回路 4/5 传动比1:78

　　DXZ-4/3 传动比1:46

　　DXZ 传动比1:60

　　DXZ-4/3 IP56

　　DXZ 1:46 (4/3)

　　DXZ

产品参数

　　环境温度：-40 ~ +55℃ 相对湿度：不大于90% 传动比： 1：13-----1:960

产品优势

　　具有体积小、功能多、精度高、限位可调、通用性强、及维护安装和使用调整方便等特点。

产品概述

　　DXZ多功能限位器多用于建筑、港口、矿山等行业的起重、传输机械的空间三坐标的控制和限位。

概述

　　DXZ系列多功能限位器是我公司引进欧洲技术开发生产，具有结构紧凑、体积小、功能多、精度高、限位可调、通用性强和安装维护及调整方便等特点。它采用可调式的机械记忆结构，性能可靠灵敏度高。可对运动机械实现双向减速(或报警）和限位，同时还可装设同步传感器输出对应的电信号给ZXY型显示仪表，可实现行程的瞬时位置显示（如高度、幅度）

外形尺寸图

　　现将其调整方法介绍如下：

　　1、 拆开多功能限位器的上罩壳（见下图），检查并拧紧2个M3×55螺钉;

　　2、松开M5螺母;

　　3、根据需要将被控机构开至位置(空载),这时控制该机构动作时对应的微动开关瞬时切换。即:调整对应的调整轴(Z)使记忆凸轮(T)压下微动开关(WK)触点;

　　4、拧紧M5螺母(螺母一定要拧紧，否则将产生记忆紊乱);

　　5、机构反复空载运行数次，验证记忆位置是否准确(有误时重复上述调整);

　　6、确认位置符合要求，紧固M5螺母，装上罩壳;

　　7、 机构正常工作后，应经常核对记忆控制位置是否变动，以便及时修正。
