越翔安防 气瓶夹持装置 气瓶装卸卡紧器 气瓶卡具

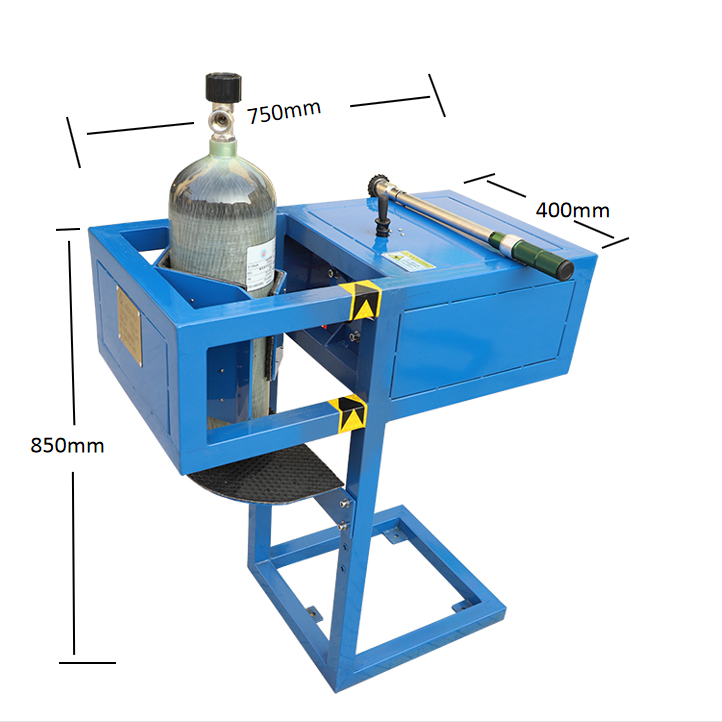

　　一、产品尺寸图片：

　　二、工作条件：

　　气源

　　1、 二氧化碳蒸汽

　　2、 氮气

　　3、 压缩空气

　　可夹持的气瓶直径：100mm- 200mm

　　三、注意事项

　　1、 本气瓶夹具输入气体压力0.8Mpa 不得大于1MPa

　　2、 操作者在操作时保持工作台气体的清洁

　　3、 在操作气瓶夹具时操作者严禁手放入夹具内。

　　 五、操作步骤：

　　第1步--把气瓶夹具放在操作者有足够工作活动空间的位置以便方便气瓶阀的拆卸；

　　第2步--放好气瓶夹具后，用地脚螺栓把气瓶夹具底座固定在地面上以确保拆卸气瓶阀时气瓶夹具不会移动；

　　第3步--把气瓶夹具进气管同气源连接；

　　第4步--根据气瓶高度把气瓶高度垫板调节螺丝上在适当位置；

　　第5步--把将要装气瓶阀、或拆卸气瓶阀的气瓶放入V形槽与顶杆中；

　　第6步--拉手拉阀使气缸收缩加紧气瓶；

　　第7步--在确认要被拆卸气瓶阀的气瓶中没有压力后，用扳手旋下气瓶阀。或用力矩扳手装配气瓶阀；注：在瓶阀螺纹和密封圈上涂适量硅脂后，先用手把瓶阀旋入瓶口螺纹中，再用力矩扳手旋紧气瓶阀，力矩为80N.m-100N.m。（对旋不进的瓶阀，不能强行旋入，应检查瓶阀螺纹）。

　　第8步--拉手拉阀使气缸收缩，拿出气瓶；

　　第9步--重复第5到第8步来进行下一个气瓶阀的装配或拆卸工作。

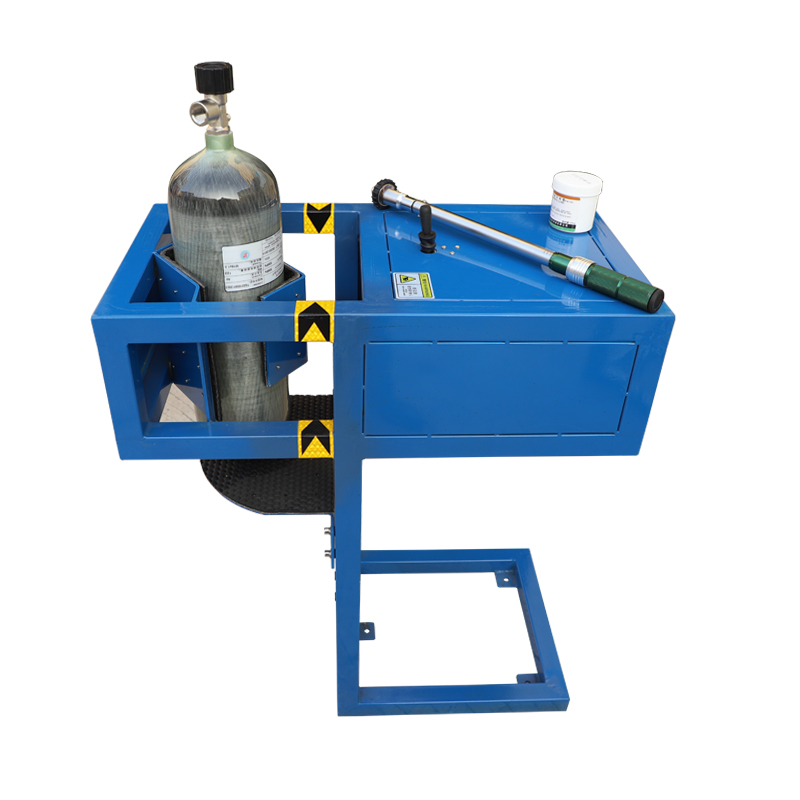

　　六、产品侧图：
