产品分类
联系我们
联系人：莫廷伟
邮箱：
电话：15818219972
地址：广东东莞市黄江镇黄江华南塑料城c区65号
产品详情
Dupont耐高温环境PA6-GF40 玻纤增强级尼龙6 73G40T NC010
品牌：
美国杜邦
型号：
关键字：
耐高温环境PA6
发布时间：
2021-01-20
价格：
￥28.00元
产品信息

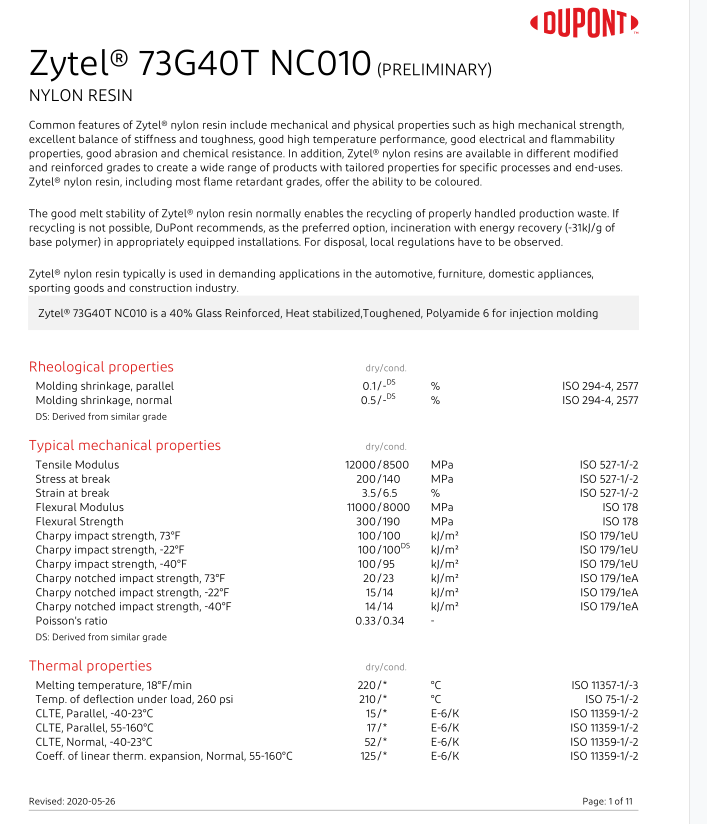

Zytel® 73G40T NC010是一种热稳定玻璃增强PA6，用于注塑成型，玻纤含量40%
PA6注塑模工艺条件
| 干燥处理
| 如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85℃的热空气中干燥处理。如果湿度大于0.2%，还需要进行105℃，12小时的真空干燥。
|
| 熔化温度
| 260~290℃。对玻璃添加剂的产品为275~280℃。熔化温度应避免高于300℃。
|
| 模具温度
| 建议80℃。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于薄壁塑件，如果使用低于40℃的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。
|
| 注射压力
| 通常在750~1250bar，取决于材料和产品设计。
|
| 流道和浇口
| 由于PA6的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的小直径应当是0.75mm。
|
PA6和PA66的性能区别，其化学、物理特性相似，但PA6的熔点较低，而且工艺温度范围很宽，抗冲击性和抗溶解性更强。各种性能对比如下：
页面价格说明：我们销售的原料型号多种多样，无法及时更新价格，如有此方面的问题可来电咨询！我司可提供货品型号对应的SGS报告/原产地物性表。所买卖的商品可一对一含税，如商品缺货事先也会对客户说明。
物流说明：我们的送货原则是为客户节省时间，珠三角当天送达，外省外地的我们尽量为您联系直达的物流公司，小货或者样品，我们的选择是快递，我们选择的是顺丰。
备注：迎新工程特别推出尼龙改性服务，帮助您解决材料成本高、难找和型号识别问题，我们针对您的产品采取一对一定制生产，为您节约试模成本和生产时间周期。满足您产品的各种性能要求，以下列举的是我公司推出的一部分有针对性的改性目录：
| 无卤阻燃PA6、PA66 | 加入以溴、锑、溴化聚苯乙烯为阻燃元素的环保增强阻燃剂，不影响PA6/PA66树脂的韧性，可做到1.5mm UL94-V0。
|
| PA66、PA6增韧 | 加入合适的弹性体，如EPDM、POE，通过马来酸酐接枝，以达到和尼龙的共混熔融效果，改善PA6/PA66的韧性和加工收缩率。 |
| PA66、PA6玻璃纤维增强
| 加入玻璃纤维/偶联剂和尼龙共混改性，改善了单一尼龙的抗蠕变性/刚性/尺寸稳定性/耐热性/耐老化/耐疲劳性。 |
| PA66、PA6碳纤维增强 | 碳纤维因其轻质和优异的机械性能,是理想的复合材料增强体，通过改性使得尼龙具备耐高热、力学性能更优、耐疲劳性更好；具导电性，电波屏蔽性；耐磨损性，耐腐蚀等组合优点。
|
| PA6、PA66矿物填充 | 玻纤尼龙在机械性能上有很好的表现，但是对于在外观上有要求的尼龙产品，玻纤增强就不再是hao的选择，矿物填充尼龙应运而生。 |
| PA6、PA66抗静电 | 加入导电碳黑改性尼龙，保证碳链的连续性，完成导电过程。达到抗静电效果。
|
| PA6/PA66共混改性 | 尼龙6和尼龙66共混后，改善了单一尼龙6的不耐热，尼龙双6加工温度窄的问题。 |
| PA66、PA6收缩率改性 | 通过改性，解决纯尼龙树脂收缩率大的问题，通过我们的改性，尼龙树脂的收缩率可以控制在0.5%以下。 |
15818219972
