瓯北阀门 ZJHP-16C DN20 气动单座套筒薄膜调节阀 自控阀 铸钢

　　1.产品概述

　　气动单座套筒薄膜调节阀ZJHP-16C是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节; V型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能灵敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。

　　阀具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。

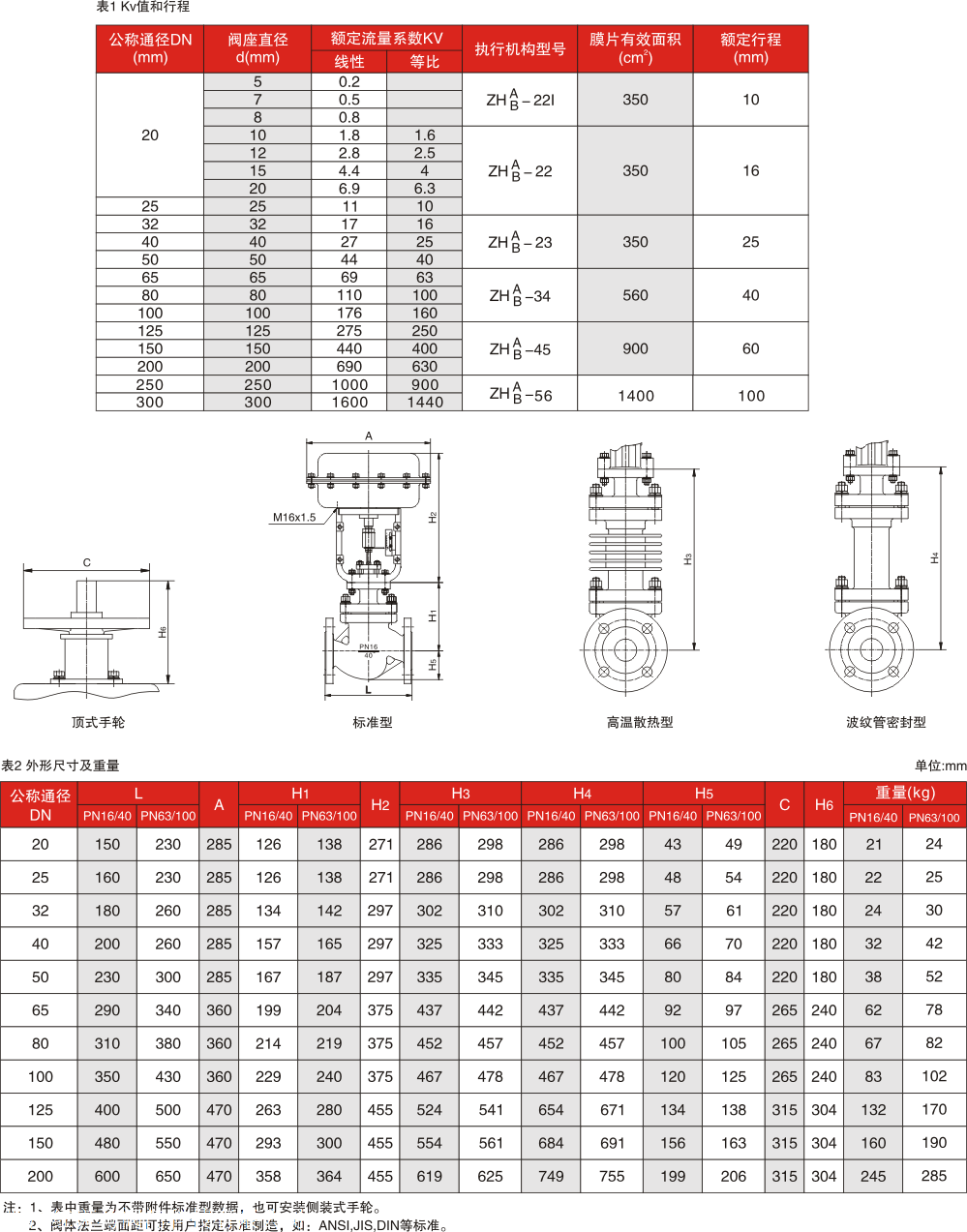

　　2.技术参数

　　一、阀体

　　阀体形式：直通单座（套筒）倒S型铸造型阀

　　公称通径：DN20~300mm

　　公称压力：PN1.6 4.0 6.4MPa

　　连接形式：法兰式按JB78-59 JB/T79.2-94凹式

　　阀体材料：HT200 ZG230—450

　　ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti

　　上 阀 盖：常温型-20~+200℃

　　散热型-40~+450℃

　　填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管

　　二、阀内组件

　　阀芯型式：上导单座(套筒)柱塞型阀芯

　　流量特性：直线特性、等百分比特性或快开特性

　　材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

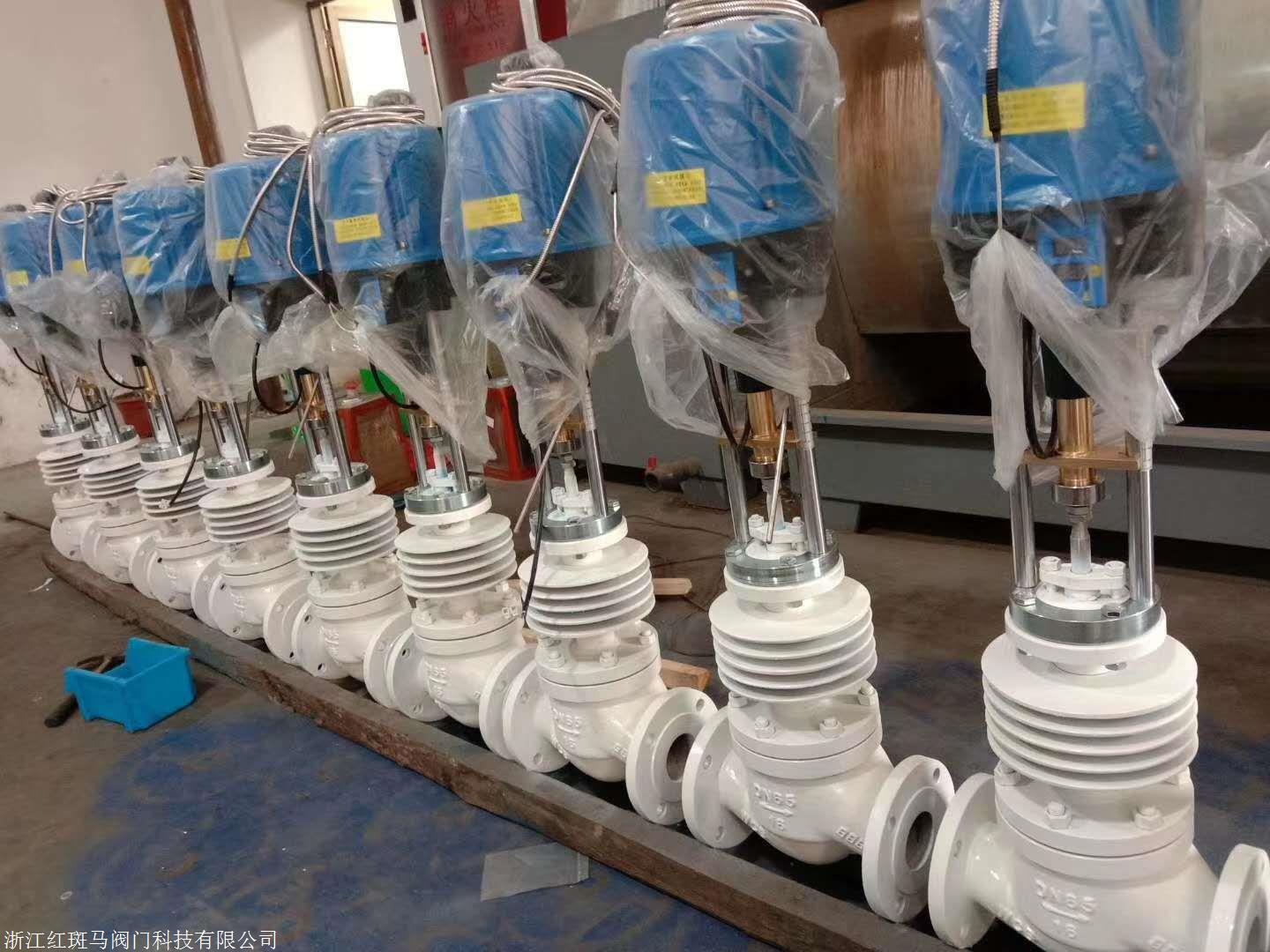

　　3.产品实拍

　　4.公司实拍
