PZ系列可编程智能电测仪表

　　数显电流电压表

　　管理功能。电子式电能表通过通信接口，与电力系统的通信网络或抄表系统连接起来，实现与外界的远程数据交换。电力网络中具有权限的客户服务器利用电能表的地址编码（一般为12位十进制数字），可准确无误地对其完成时段、时段费率、时段功率限额、剩余电量报警限额、代表日、冻结日、需量的方式、时间和滑差等的设置；调用、查看客户的实时功率；抄读其相关用电量，并将电能计量信息按需要传送给相应的部门，

　　详情介绍

数显电流电压表

　　管理功能。电子式电能表通过通信接口，与电力系统的通信网络或抄表系统连接起来，实现与外界的远程数据交换。电力网络中具有权限的客户服务器利用电能表的地址编码（一般为12位十进制数字），可准确无误地对其完成时段、时段费率、时段功率限额、剩余电量报警限额、代表日、冻结日、需量的方式、时间和滑差等的设置；调用、查看客户的实时功率；抄读其相关用电量，并将电能计量信息按需要传送给相应的部门，供系统调度、电能控制、电能交换和营业计费等使用。

　　智能电能表在智能电网中占据着重要位置,在供电系统运行中起着非常重要的作用.智能电能表作为一种具备组件化、综合式、更新性的电力工具,其自身功能的适配应用与检测改进则在整个电力产业的统筹运作之中发挥着辅助调节的关键效用.在实际应用需要加强检测方法的应用,推广智能电能表的使用,从而促进我国电力行业健康良好的发展.基于此本文分析了智能电能表的概念,标准化和检测方法.

　　波形捕捉波形捕捉可以由手动启动或事件启动。手动启动捕捉设备正常运行下的波形，用以分析谐波畸变或者其他电能质量参数;事件启动捕捉在异常事件发生状况下的波形，用以协助故障分析和快速恢复供电。通讯模块提供1路RS485通讯接口，Modbus-RTU通讯协议。可以选择2路RS485通讯接口，智能电力仪表通讯网络冗余配置。

1 产品简介

　　功能：

　　该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能，实现电力参数、电气元件工作状态的远程传输，便于后台监控系统集中检测。

　　应用范围：

　　适用于高、低压电力系统中需要检测电力参数的场合。

　　订货范例：

　　具体型号：PZ72-E4/C

　　技术要求：输入相电压220V；电流变比400A/5A；接线方式三相四线；准确级0.5级。

　　通讯协议：RS485接口 Modbus/RTU协议

　　辅助电源：AC/DC220V

2 技术参数

　　技术参数指 标

　　输入标称值电压：100V、220V、380V；电流：1A、5A

　　过 载电流：持续1.2倍，瞬时10倍/秒；电压：持续1.2倍，瞬时2倍/秒

　　频 率45Hz～65Hz

　　功 耗＜0.5VA

　　精度等级电流、电压：0.5级 频率：0.05Hz

　　有功功率、有功电能：0.5级 无功功率、无功电能：1.0级

　　输出模拟量4-20mA、0-20mA、0-5V等

　　通 讯RS485 Modbus-RTU协议/Profibus-DP协议，1位起始位、8位数据位、1位停止位，1200/2400/4800/9600/19200bps

　　电 能2路集电极开路的光耦脉冲

　　报 警1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置

　　开关量输入无源接点输入方式：内置电源，光耦隔离

　　开关量输出继电器常开触点输出：1A/30VDC、2A/250VAC

　　显 示LED、LCD显示，范围-9999~9999，倍率任意设置

　　电源电压范围AC80-270V或DC100-350V

　　功 耗＜4VA

　　绝缘电阻≥100MΩ

　　工频耐压电源/输入/输出之间2kV/1min

　　平均无故障工作时间≥50000h

　　环境温 度工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃

　　储存温度：-20℃~+70℃

　　湿 度≤93%RH，不结露，无腐蚀性气体场所

　　海 拔≤2500m

3 产品选型

　　48型产品规格

数显电流电压表

　　72型产品规格（一）

　　72型产品规格（二）

　　80型产品规格（一）

　　80型产品规格（二）

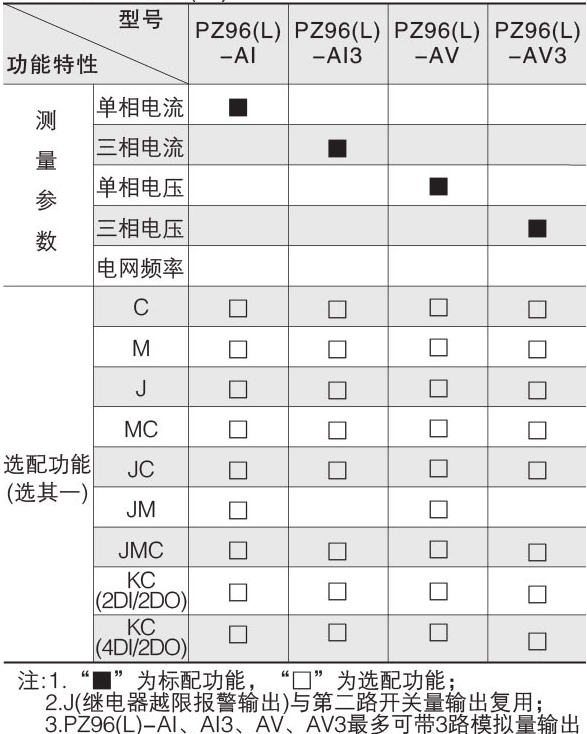

　　96型产品规格（一）

　　96型产品规格（二）

　　42型产品规格（一）

　　42型产品规格（二）

4 外形尺寸
