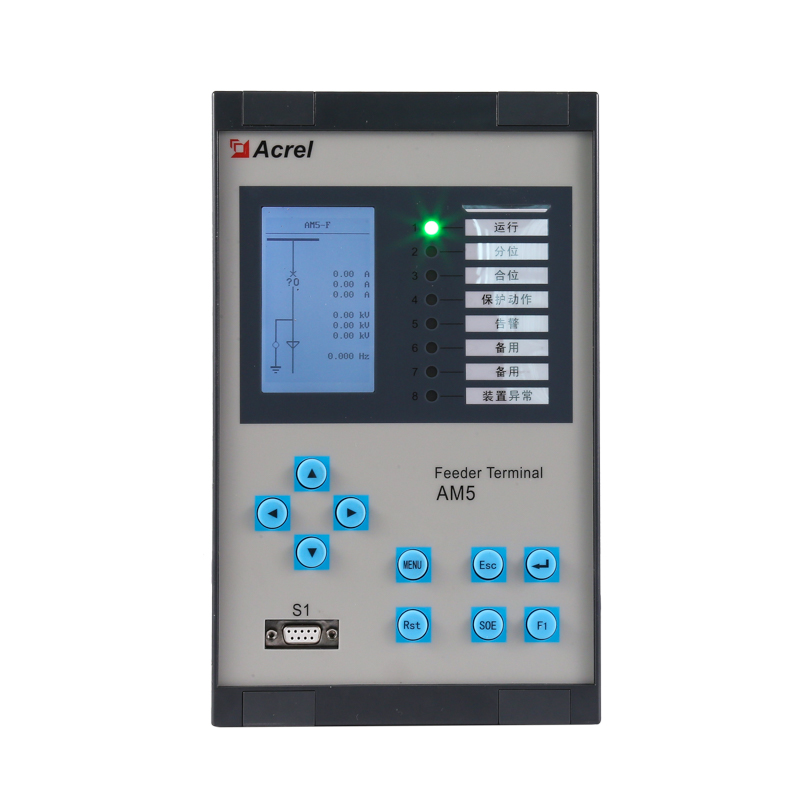

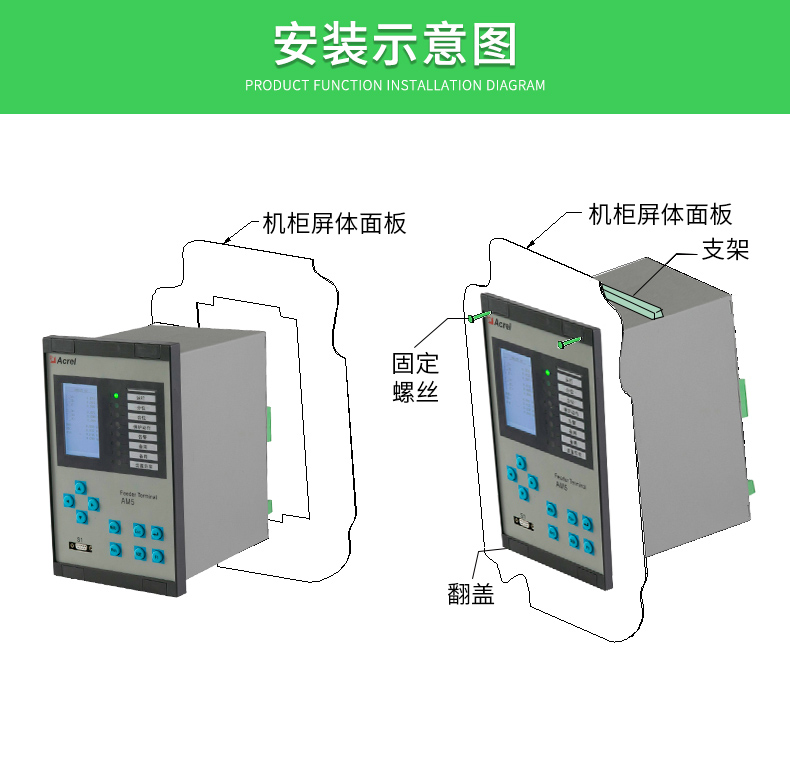

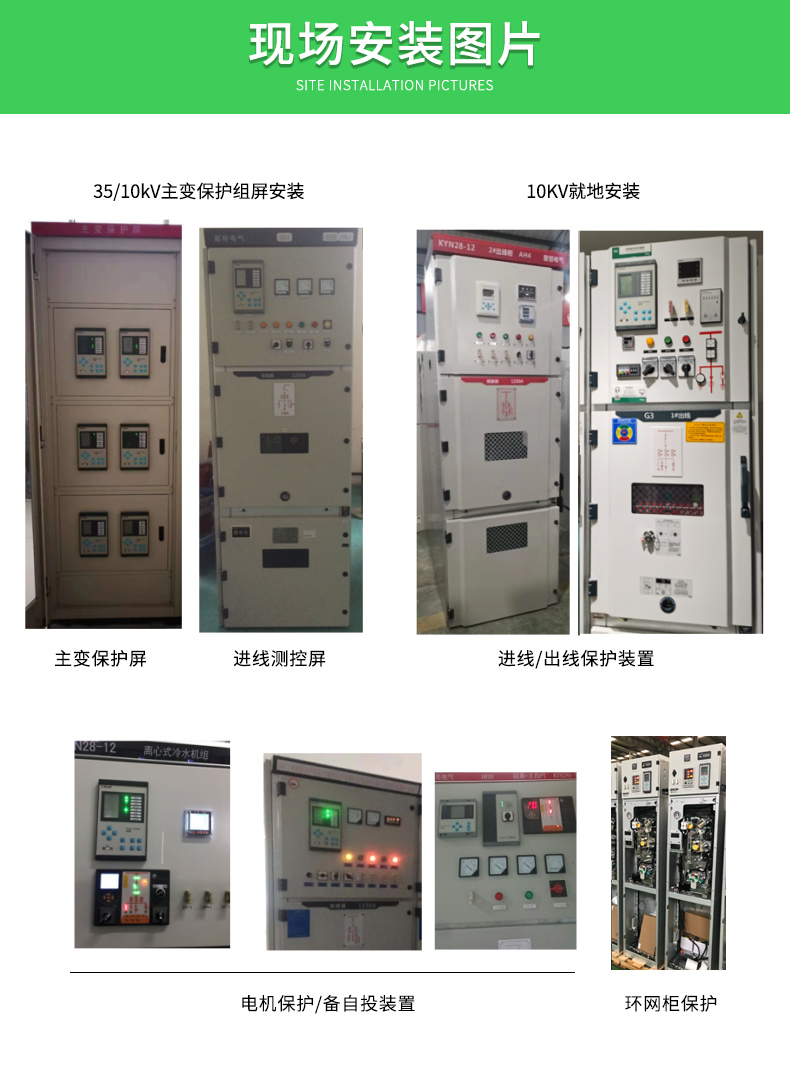

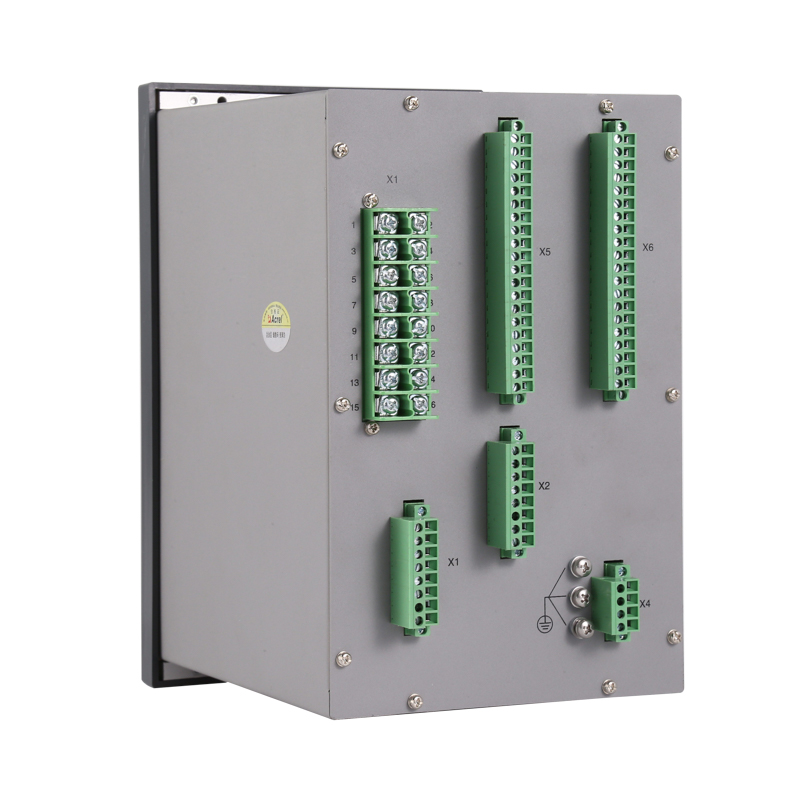

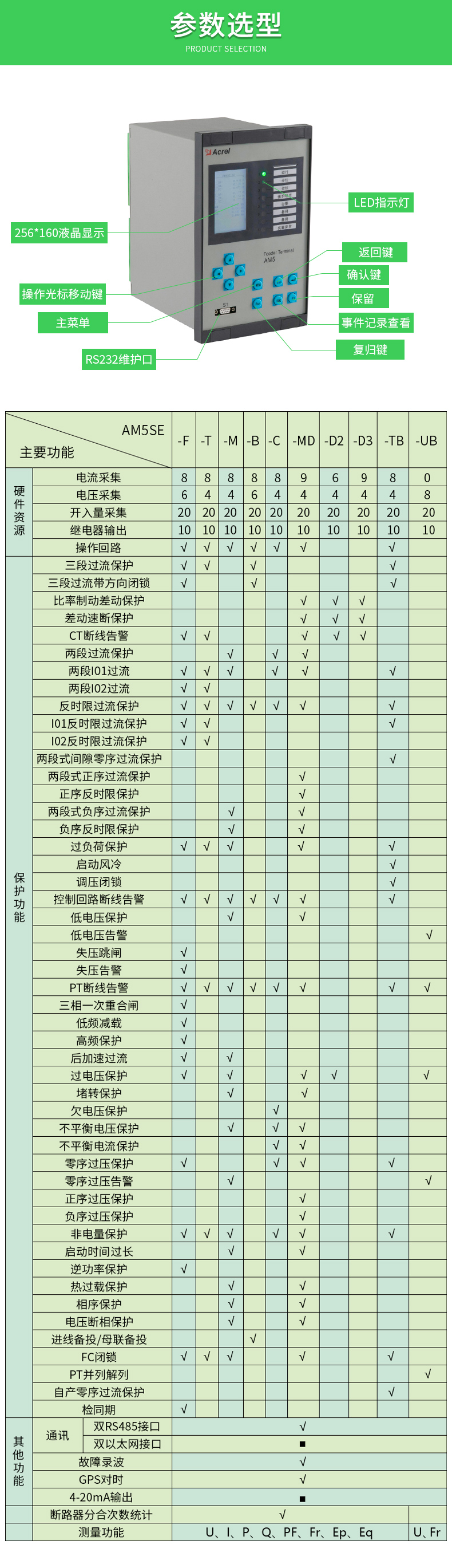

低压综保装置集成了线路保护功能、电动机保护功能、电容器保护功能；装置需要完成电流电压的模拟量信号的采集，用于参与逻辑运算的开关量、直流信号及温度传感器温度信号的采集，装置需要通过开出回路来完成断路器的跳闸功能。防孤岛综合保护器 安科瑞
采样通道一般是将电流和电压信号，通过AC转换成为小电压信号，经背板送给ADC ，通过低通滤波回路，滤掉高次谐波的干扰，再经过 AD 采样，将模拟量转换为数据量，送给 FPGA处理，FPGA 将从高速数据总线上获得的采样信号，进行同步处理，然后传输给DSP芯片进行采样运算和逻辑处理，完成装置保护逻辑的实现，同时通过 FPGA将计算的结果送给CPU，用于事件记录、录波存储、LCD显示等功能。采样回路需要考虑AC的二次断线后，AD 芯片采样有直流偏置的处理，装置采用了下拉电阻的方式来减少直流偏置电压，避免了装置因为 AC二次断线引起直流偏置过大，而产生采样异常告警。
开关量采集回路，在电路设计的过程中，兼容 DC/AC220V、DC110V、DC24V的采集 ，DC220V、DC110V 和DC24V的采集，一般的处理是通过分压电阻的实现的，这种实现方式需要采用不同的 BOM 或者使用跳线帽选择采集回路电阻。不同的BOM 需要订货的时候，进行选择说明，跳线帽的方式需要拔插插件完成跳线选择，均有一定的弊端。本装置设计上采用了自适应原理，可以做到自适应，采用定值整定的方式，实现 DC/AC220V 和 DC110V 的采集，便于工程实施。防孤岛综合保护器 安科瑞
