ARTM电缆测温及监控系统 电气安全

　　概述

　　众多企业提倡对设备进行预防性维护，而温度是预防性维护中最重要的监控参数，温度的过高或过低均意味着故障产生的可能性。实现温度在线监测是保证高压设备安全运行的重要手段。高温过热直接导致电气材料的的机械强度、物理性能下降，接触电阻值增加，持续通流状态下将会加速设备连接点氧化，氧化结果又促使接触电阻值继续增加，发热加剧，温度持续上升，导致高温过热。而高温过热问题又是一个不断发展的过程，如果不加以控制，过热程度会不断加剧，每次温度变化所增加的接触电阻值，将会使下一次循环的热量增加，所增加的温度又使接头的工作状况进一步变坏，因而形成恶性循环，严重影响电气设备的使用寿命。传统的温度测量方式周期长、施工复杂，效率低，不便于管理，发生故障时要耗费大量的人力物理排查和重新铺设线缆。而在特定场合下监测点分散、环境封闭或有高电压，很多测温方式无法实现测量工作。

　　安科瑞ARTM100在线测温系统主要是针对高低压开关柜内电缆接头、断路器触头等电气连接点的温度进行监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患，提升设备安全保障，及时、持续、准确反映设备运行状态，降低设备事故率。

　　测温元器件

　　1测温传感器

　　a.无线测温传感器：安装于待测温接点，采集温度量并通过无线方式传输的传感器。

　　目前无线测温传感器有三款：安科瑞无线传感器ATE200在线测温系统

　　b.有线测温传感器：安装于待测温接点，采集温度量并通过有线方式传输的传感器。目前有线测温传感器主要是PT100：

　　2接收/显示单元

　　a. 配有路 RS485 接口的无线测温收发器：

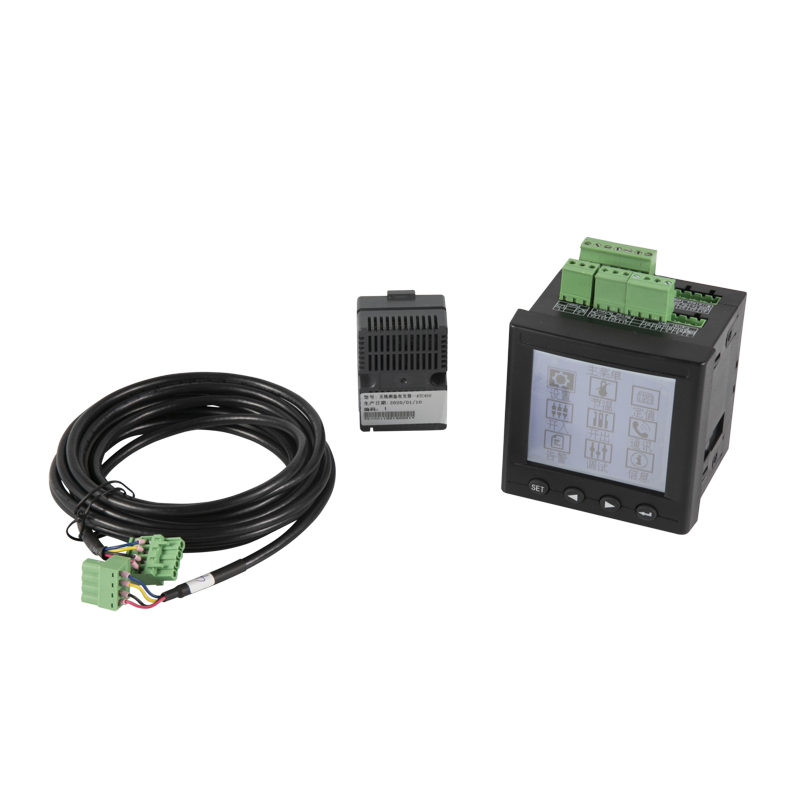

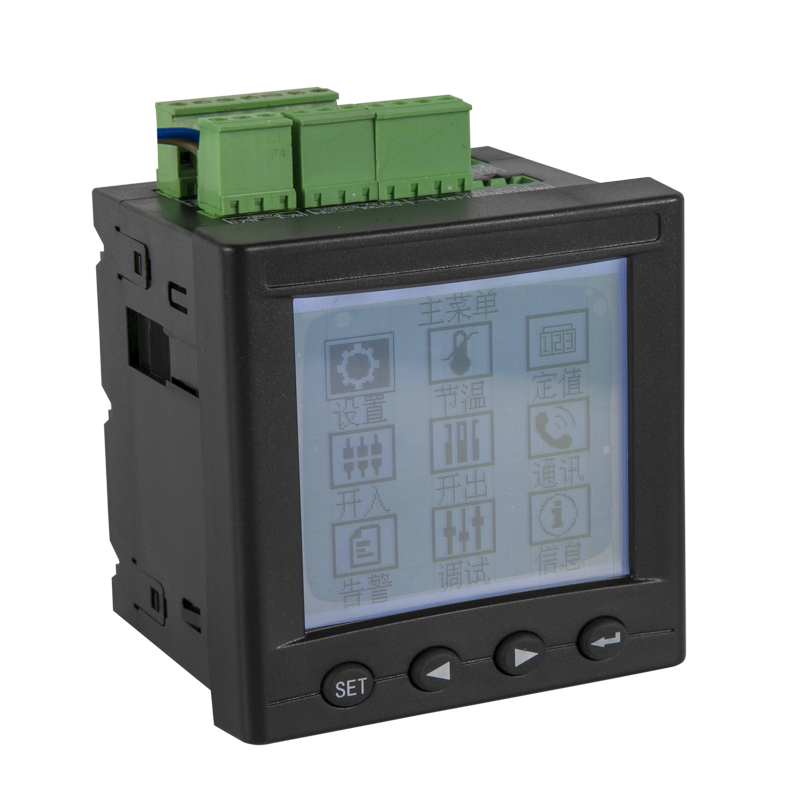

　　b. 无线测温装置ARTM-Pn：安科瑞12点无线测温装置ARTM-P12高压柜

　　c. 智能操控装置ASD300/320:

　　d. 集中测温显示ARTM100：安科瑞无线测温ARTM-7062HT-4(HI)24点测温

　　e. 温度巡检仪ARTM8: ARTM电缆测温及监控系统 电气安全

　　在线测温系统配置

　　1低压电气接点有线测温/变压器绕组测温

　　说明：ARTM8温度巡检仪zui多可配8路PT100传感器，有线连接，测量低压电气接点时传感器PT100需做好绝缘处理。

　　2高低压柜内电气接点无线测温（单柜就地显示）

　　说明：ARTM-Pn 无线测温装置zui多可连接 18 路无线温度传感器，无源（CT 取电）方式为 ATE300（捆绑式安装），有源（电池供电）方式为 ATE100（螺栓式安装，主要用于电缆/铜排等螺丝固定的搭接点）和 ATE200（表带式，主要用于断路器触头等接点捆绑安装，因安装较 ATE100 更方便，电缆/铜排等搭接点也常选用）。

　　3高低压柜内电气接点无线测温带操显功能（就地显示）

　　说明：ASD300/320 智能操控装置zui多可连接 12 路无线温度传感器，无源（CT 取电）方式为 ATE300（捆绑式安装），有源（电池供电）方式为 ATE100（螺栓式安装，主要用于电缆/铜排等螺丝固定的搭接点）和 ATE200（表带式，主要用于断路器触头等接点捆绑安装，因安装较 ATE100 更方便，电缆/铜排等搭接点也常选用）。

　　4高低压柜内电气接点无线测温（不需要就地显示）

　　说明：ATC200 无线温度收发器zui多可连接 12 路有源无线温度传感器， ATE100（螺栓式安装，主要用于电缆/铜排等螺丝固定的搭接点）和 ATE200（表带式，主要用于断路器触头等接点捆绑安装，因安装较 ATE100 更方便，电缆/铜排等搭接点也常选用）。仅限于接收同台开关柜内有源无线温度传感器温度信号，如柜内无线温度传感器数量大于 12 点，需配置多个收发器。）

　　5集中式（ATC400）

　　说明：ATC400 无线温度收发器zui多可连接 240 路无源无线温度传感器 ATE300（捆绑式安装），可接收多台柜内的无线温度传感器温度信号。

　　6高低压柜内电气接点无线测温（集中就地显示）

　　a） 触摸屏搭配 ATC200

　　说明：触摸屏通过 RS485 总线连接多个 ATC200 实现开关柜温度集中显示，每个触摸屏zui多可接20只ATC200，每个ATC200zui多可接12只有源无线温度传感器。

　　b) 触摸屏搭配 ATC400

　　说明：触摸屏通过 RS485 接口连接只 ATC400 实现开关柜温度集中显示，只个 ATC200 zui多可接收 240 只有源无线温度传感器。

　　ARTM电缆测温及监控系统 电气安全

　　配电系统是由多种配电设备和配电设施所组成的变换电压和直接向终端用户分配电能的一个电力网络系统。由于配电系统作为电力系统的后一个环节直接面向终端用户，它的完善与否直接关系着广大用户的用电可靠性和用电质量，因而在电力系统中具有重要的地位。因此，为避免因温度较高，导致设备老化，设备烧坏，供电中断，一次设备起火爆炸等严重事故，对各电气节点进行长期的温度监测能合理的避免因严重故障，造成用户的人身伤害及经济损失。
