高压架空输电线路 OPGW光缆 OPGW-24b1-110 铝包钢绞线

　　 高压架空输电线路 OPGW光缆 OPGW-24b1-110 铝包钢绞线

　　OPGW光缆详情介绍；

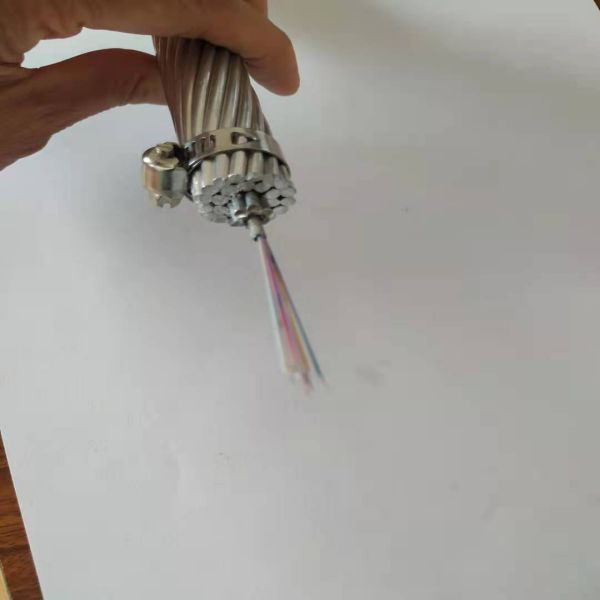

　　 OPGW光缆，也称光纤复合架空地线，把光纤放置在架空高压输电线的地线中，用以构成输电线路上的光纤通信网，这种结构形式兼具地线与通信双重功能，OPGW光缆由于有金属导线包裹，使光缆更为可靠、稳定、牢固，由于架空地线和光缆复合为一体，与使用其他方式的光缆相比，既缩短施工工期又节省施工费用 。

　　（1）一般用于高压超过110kv的线路，档距较大（都在250M以上）； （2）容易维护，线路跨越问题易解决，其机械特性可满足线路大跨越； （3）OPGW光缆外层为铝包钢结构，对高压电蚀及降解无影响； （4）OPGW光缆在施工时必须停电，停电损失较大，所用OPGW光缆一般用于新建线路； （5）OPGW光缆，短路电流越大，越需要用良导体做铠装，则相应降低了抗拉强度，而在抗拉强度一定的情况下，要提高短路电流容量，只有增大金属截面积，从而导致缆径和缆重增加，线路杆塔强度就要相应的增加。 OPGW光缆 opgw -24b1-110价钱 OPPC光缆生产加工

　　光纤具有抗电磁干扰、自重轻等特点，它可以安装在输电线路杆塔顶部而不必考虑架挂位置和电磁腐蚀等问题。因而，OPGW具有较高的可靠性、优越的机械性能、成本也较低等显著特点。这种技术在新敷设或更换现有地线时尤其合适和经济。

　　光纤是利用纤芯和包层两种材料的折射率大小差异，使光能在光导纤维中传输，这在通信史上成为一次重大革命。光纤光缆质量轻、体积小，已被电力系统采用，在变电站与中心高度所之间传送调度电话、远动信号、继电保护、电视图像等信息。为了提高光纤光缆的稳定性和可靠性，国外开发了光缆与送电线的相导线、架空地线以及电力电缆复合为一体的结构。OPGW光缆由于有金属导线包裹，使光缆更为可靠、稳定、牢固，由于架空地线和光缆复合为一体，与使用其他方式的光缆相比，既缩短施工工期又节省施工费用。另外，如果采用铝包钢线或铝合金线绞制的OPGW，相当于架设了一根良导体架空地线，可以收到减少输电线潜供电流、降低工频过电压、改善电力线对通信线的干扰及危险影响等多方面的效益。

　　常见的OPGW结构

　　主要有三大类：分别是铝管型、铝骨架型和（不锈）钢管型。

　　OPGW光缆的应用

　　OPGW光缆主要在500KV 、220KV、110KV电压等级线路上使用，受线路停电、安全等因素影响，多在新建线路上应用。

　　OPGW的适用特点是：

　　（1）高压超过110kv的线路，档距较大（一般都在250M以上）；

　　（2）易于维护，对于线路跨越问题易解决，其机械特性可满足线路大跨越；

　　（3）OPGW外层为金属铠装，对高压电蚀及降解无影响；

　　（4）OPGW在施工时必须停电，停电损失较大，所以在新建110kv以上高压线路中应该使用OPGW；

　　（5）OPGW的性能指标中，短路电流越大，越需要用良导体做铠装，则相应降低了抗拉强度，而在抗拉强度一定的情况下，要提高短路电流容量，只有增大金属截面积，从而导致缆径和缆重增加，这样就对线路杆塔强度提出了安全问题。
