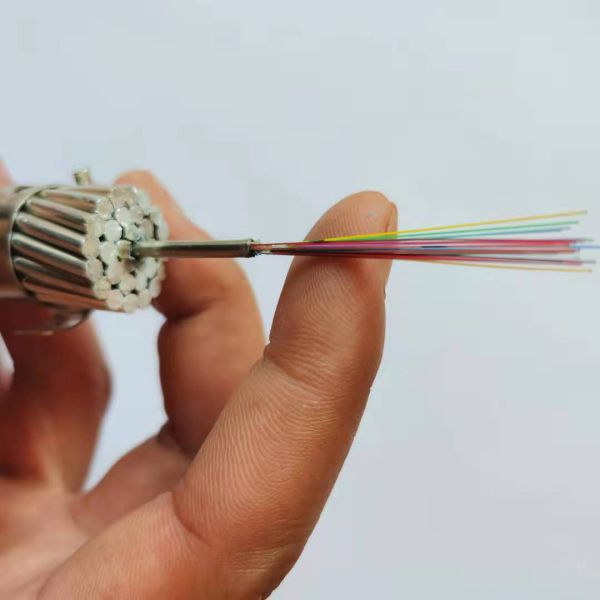

铝包钢OPGW-24B1-70 OPGW光缆24芯 通信架空光纤

　　铝包钢OPGW-24B1-70 OPGW光缆24芯 通信架空光纤 大征电线

　　OPGW光缆特点与作用：

　　 光纤复合架空地线（OPGW）是集通信光缆和架空输电线路避雷线于一体的地线，其既要满足光纤通信的技术要求，同时又要满足作为地线所必备的特性要求，包括机械强度和电气性能。由于这种地线是将光纤内置于绞线中，架设于高压架空输电线路的地线顶架，具有安全可靠、无电磁感应、免维护等优点，因此在国外自20世纪70年代末开始就逐步在架空输电线路中得到应用，而且使用量越来越大，据不完全统计，全球至今已铺设OPGW光缆达数10万公里。我国自上世纪90年代以来，OPGW光缆的使用量也日益增长，目前已有10000余公里的线路在运行。

　　OPGW光缆工程涉及到线路和通信两个，工作中各自的侧重点不同，考虑问题的角度也不一样，因此有必要对招标和设计过程中的一些原则进行讨论。同时，由于目前各家厂商生产的OPGW光缆，其结构差别较大，采用的标准也不一致，因此在工程招标中有必要对各种结构的OPGW光缆特性进行充分的了解，从而选择适宜的产品。

　　一、OPGW光缆标准

　　（一）OPGW光缆的主要特性参数

　　 OPGW光缆的主要特性参数，几乎都与线路杆塔的档距，弧垂特性，风荷与冰荷情况，OPGW光缆的悬挂点，允许张力有关，可以归纳为以下几点：

　　（1）光纤数量；

　　（2）光纤类型和光特性；

　　（3）OPGW光缆的总外径（mm）；

　　（4）计算的导体横截面积（mm2）；

　　（5）计算的线性质量（kg/km）；

　　（6）额定拉断力（RTS）（KN）；

　　（7）弹性模量（MPa）；

　　（8）线膨胀系数（1/ *E-6）；

　　（9）线性直流 电阻（欧姆/公里）；

　　（10）允许运行温度范围（）；

　　（11）短路电流容量（I2t）（KA2·S）；

　　（12）允许拉力（MAT）（KN）。

　　 性能优良的OPGW光缆应满足上述各项要求。同时，为了对所采用的OPGW光缆特性有全面的了解，检查是否真正符合工程所需的要求，应进行各项特性实验。

　　（二）OPGW光缆的性能实验：

　　目前国际上对OPGW光缆有两个标准得到广泛应用，一个是国际电工委员会的IEC 1396标准《光纤复合架空地线的电气，机械和物理性能要求及实验方法》；另一个是美国电子电气工程师学会的IEEE 1138标准《用于电力线路的光纤复合架空地线》。两个标准各有特点，为方便比较，现将两个标准对OPGW光缆的性能实验要求列表如下：

　　由该表可看出由于IEC相关标准非常齐全，IEC 1396标准除了提出OPGW光缆成缆一般要求外，其余实验大量引用相关标准，如光纤参数执行IEC 793，未提供具体的数据，因此可操作性不强，但对OPGW光缆结构要求的描述较灵活；而IEEE 1138标准则对OPGW光缆元件，成缆的结构和实验提出了特别详细的规定，还对OPGW光缆架设张力，现场验收实验，安装、包装等均提出了非常详细的要求，因此可操作性较强，但其对OPGW光缆的结构要求更倾向于光单元置于光缆中心的结构，同时其实验内容也少了一项雷击实验。

　　因此，在OPGW光缆招标和设计过程中，OPGW光缆标准执行应以IEEE 1138标准为主，IEC 1396标准为辅，即光缆型式实验内容在IEEE 1138规定内容基础上增加雷击实验；光纤型式实验内容按IEEE 1138规定内容执行；光缆工厂检验内容则在例行实验内容中选择。

　　二、OPGW光缆的结构特点

　　OPGW的结构包括光纤单元结构和地线单元。

　　（一）光纤单元及其结构

　　 正常运行、安装情况下，合理的光纤单元结构应该使光缆纤芯的受力与衰耗小。因此，光纤单元结构的设计需考虑必要的机械保护结构防止光缆纤芯受挤压，适当的纤芯余长以减少纤芯受力，并采取措施以达到防潮、耐热的目的。

　　从光纤单元结构中光缆纤芯布置松紧程度的不同可分为缓冲紧套结构和松套结构。

　　（二）地线单元（外绞合导体）

　　地线单元（外绞合导体）主要由铝包钢线（AS线），铝合金线所组成，其主要作用是：

　　1. OPGW是架空地线，需要有承力元件，而外绞合导体就起承力的作用，从而使OPGW中的光缆纤芯，不会或很少承受外力。

　　2. 它具有一定的金属截面，当OPGW线路短路或受雷击时，强大的电流将使导体发热，而适当的金属截面，能保证OPGW温升在允许的范围内，从而不会因发热而损坏光纤。

　　3. 外绞合导体能对光单元加多一层保护，使光单元免受机械和外力及其他不利条件引起的破坏。

　　三、OPGW光缆在架空输电线路上应用的要求与条件

　　（一）应用上的要求

　　OPGW是电力光纤通信的通道，同时又在架空输电线路中起到避雷线的作用，因此在应用上要求满足如下内容：

　　1. 首先应考虑光单元的光纤数量、类型、应用波长及光衰耗等，并考虑系统所需要的传输容量，光端机传输波长及系统接口等。上述这些要求，直接影响到光缆组成，纤芯的设计及纤芯在OPGW的状态等。

　　2. 作为避雷线，它同时还必须满足地线的电气、机械及物理性能要求。即在电气性能方面应满足系统中短路电流容量和防雷击要求。OPGW作为地线应用，往往辅以另一根分流地线，因此应根据系统的要求，计算出变电站的母线单相短路电流，确定短路故障时间和两根地线承受短路电流的分流比，终确定其低短路电流热容量，从而确定OPGW的小导电金属截面积，直流电阻及其直径；而在机械物理性能方面应满足总拉断力、弹性模量、热膨胀系数和线性重量等。

　　 OPGW光纤复合架空地线，芯数2-144,截面35-180mm2,DL/T832-2016

　　铝包钢OPGW-24B1-70 OPGW光缆24芯 通信架空光纤 大征电线

　　 大征电线有限责任公司位于任丘市大征工业区,公司主要生产钢芯铝绞线、钢芯铝合金绞线、铝包钢芯耐热铝合金绞线、钢芯高强度耐热铝合金绞线、铝包钢芯铝绞线、铝包钢绞线、铝合金芯架空绝缘电缆、架空绝缘导线1-35KV、OPGW光缆、OPPC光缆、ADSS光缆、钢绞线、铝绞线，共一百多个品种，三千多种规格。近依华北明珠白洋淀,106国道,京九铁路和津保公路纵横穿市境,北距北京156km,东距天津120km,交通运输十分便利.

　　大征电线有限责任公司凭借先进的生产设备和精湛的技术工艺.齐全的检测设备和完善的检测技术，现代化的科学管理方式，严密的质量保证系统，连续多年得到客户好评。
