TSGD7006流量计,一体化涡街流量计经销批发

　　青岛和晟智远自动化系统有限公司TSGD7006流量计,一体化涡街流量计经销批发在测量管道中设置一个垂直的柱状物，流体通过柱状物两侧交替地产生有规则的旋涡，这种旋涡也被称为卡门涡街。有关涡街流量计中的测量系统介绍如下：

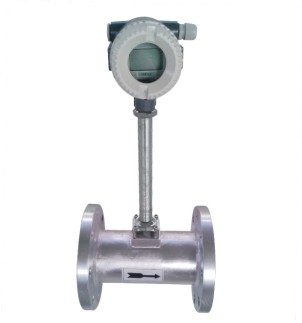

　　涡街流量计主要是由传感器（内有放大板）、连杆、漩涡发生器组件（内有三角柱、探头）构成，抗震动法兰式涡街流量计可用于过热蒸汽、饱和蒸汽、压缩空气和一般气体的测量。在本测量系统中，涡街流量传感器安装在垂直管道上，它将与高压风流量相对应的脉冲信号发送给智能流量积算仪。智能流量积算仪采用的单片机技术，可配合数字式涡街流量计或孔板流量计进行流量测量，它具有全中文液晶显示屏，可以显示瞬时流量、瞬时热量、累计流量、累计热量、涡街频率、介质压力温度、密度、时间和日期等多种信息，还具有小流量自动补偿、停电流量补偿、自动抄表等丰富的功能。接入温度压力信号还可以自动进行温度压力补偿。它将来自涡街流量计的脉冲信号转换为瞬时流量并进行累积用于就地显示，并输出一个与瞬时流量成正比的4~20mA的信号，以方便同PLC或DCS的连接。上海计量测试研究所开发了耐高温应力式涡街流量计的检测元件等，这些研究开发项目都取得了高水平成果。国内的一些企业，对涡街流量计也情有独钟，通过技术转让或合作开发的形式，加人涡街流量计的开发、生产行列,涡街流量计的下限流量取决于介质的工况密度和运动粘度，其上限流量一般不受介质压力和温度的影响，因此确定流量范围只要确定实际可用的下限流量即可。计算出下限流量后，查流量范围表即可确定相应口径

　　在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。TSGD7006流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。抗振动空气流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关。流量传感器输出的脉冲信号直接与漩涡分离频率相对应，具有高的累计精度。但是脉冲信号容易受现场的变频器、电磁信号及其它现场的源所，从而流量数值乱跳，造成读数不，容易造成贸易双方产生,在实际应用中，往往大流量远低于仪表的上限值，随着负荷的变化，小流量又往往会低于仪表的下限值，仪表并非工作在它的工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量

　　青岛和晟智远自动化系统有限公司TSGD7006流量计测量介质饱和蒸汽、过热蒸汽、气体、液体技术参数：

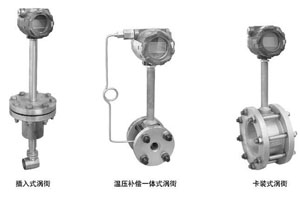

　　1.口径规格：法兰卡装式：15~500mm; 插入式：200~1000mm

　　2.流速范围：气体：5~70m/s 液体:0.2~7m/s

　　3.精度等级：液体1.0% 蒸汽、气体1.5% 插入式2.5%

　　4.重 复 性：液体0.3% 蒸汽、气体0.5% 插入式1.0%

　　5.工作压力：≤1.6Mpa 或 ≤2.5Mpa，若大于2.5Mpa,按订货要求生产

　　6.TSGD7006流量计卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。 斯特罗哈数是涡街流量计的重要系数。在曲线的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量

　　青岛和晟智远自动化系统有限公司TSGD7006流量计安装时注意事项：

　　数字式抗振涡街流量计法兰与直管段焊接时不能带着传感器焊接。安装时应使传感器的流向标志与管道内流体流向一致。

　　传感器安装前，法兰凹槽内必须放好密封圈。压力和温度测量点的位置，取压点在传感器下游3～5DN处，测温点在下游5～8DN处。

　　碱厂涡街流量计测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来。

　　连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的场合。不允许与高压电缆一起铺设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感，大长度不应超过100米。

　　莱芜流量计安装传感器前，管道必须进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道必须充满被测液体，防止气泡的。

　　连云港TSGD7006流量计,一体化涡街流量计经销批发避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施,输出的频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关,K除与旋涡发生体、管道的几何尺寸有关外，还与有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关,涡街流量计在测量管道中设置一个垂直的柱状物，流体通过柱状物两侧交替地产生有规则的旋涡，这种旋涡也被称为卡门涡街
