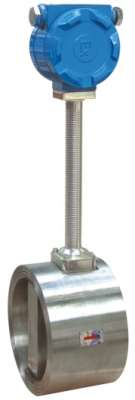

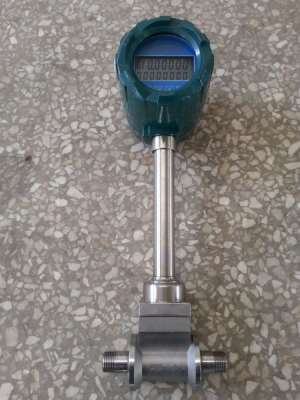

防震动涡街流量计,抗震涡街流量计,2吨锅炉蒸汽流量计

青岛和晟公司防震动涡街流量计,抗震涡街流量计,2吨锅炉蒸汽流量计技术参数：

　　精度等级1.0级；1.5级 0.5级（液体）输出信号方波：高电平≥6V，低电平<1V；标准电流4～20mA供电电压+12VDC～24VDC阻力系数Cd≤2.4防爆等级ExdIICT6环境条件温度-40～55℃，相对湿度5%～90%，大气压力86～106kPa法兰标准化工部标准 机械部标准电气接口M20*1.5内螺纹（NPT螺纹需定制）

　　青岛和晟智远自动化系统有限公司防震动涡街流量计选型时注意事项：

　　1、蒸汽抗震涡街流量计应根据流量选择口径，介质流量必须在流量范围内，否则不能工作，流量为30%-80%；

　　2、如果实际管道口径大于或小于选定的仪表口径，应采用收缩管或扩张管变径，以保证仪表的正常使用；

　　3、抗震型夹持式涡街流量计根据被测介质温度，选择相应温度的流量计；根据被测介质及环境要求选择流量计是否防爆；

　　4、涡街流量计对前后直管段有一定要求，一般为前25倍DN后5倍DN，具体要求见说明书；

　　5、直接显示涡街流量计液体一般不带温度压力补偿，饱和蒸汽应有温度或压力补偿，气体、过热蒸汽应温度和压力同时补偿。

　　6、防震动涡街流量计,抗震涡街流量计,2吨锅炉蒸汽流量计在各主要国家颁布了标准后，国际标准化组着手制定涡街流量计的国际标准，并于1993年以标准草案的形式发布。这些都标志涡街流量计的开发、制造和应用进人了规范化时代,从而使零部件（特别是旋涡发生体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号,压力损失小；安装简单，使用维护方便；测量体积流量时不需补偿

　　青岛和晟防震动涡街流量计安装使用说明：

　　1、蒸汽抗振动涡街流量计安装场合应避开强电设备，高频设备，强开关电源，高温，高湿，腐蚀氛围的影响。

　　2、管道有较强振动时，应采取减振措施。临沂流量计上、下游2D处分别设置防振座并加防振垫。

　　3、饱和蒸汽流量计可水平、垂直、倾斜安装；介质必须充满管道，且有一定背压。

　　4、工艺管道应与流量计同心；工艺管道内径应与流量计内径一致，否则加装收缩管或扩张管。

　　5、温度补偿涡街流量计密封垫片不能凸入管道内，密封垫片内径可大于流量计内径1-2mm。

　　6、如需温度压力补偿，取压口应在下游3-5D处，取温口应在下游6-8D处。

　　7、防震动涡街流量计,抗震涡街流量计,2吨锅炉蒸汽流量计信号处理技术方面向数字化方向发展。从常规的有源滤波器的应用，向跟踪滤波、自适应滤波和数字频谱分析应用方向发展，提高了涡街流量计的精度、抗干扰能力和测量范围度,智能涡街流量计是根据卡门涡街原理来测量流量的一种应力式涡街流量计，信噪比大，灵敏度高，抗振性强,随着产品质量的提高，设计、选型、安装、使用的规范化，售前、后服务的加强，现场故障率的下降，用户的满意度有所提高，信心有所恢复,后来国内各大仪表厂家也参与了这方面工作。70年代中期，天津市工业自动化仪表研究所、冶金部自动化研究所等也相继投了涡街流量计的研究开发工作,整个50年代，是我国涡街流量计发展势头旺盛的时期，应力式涡街流量计成为热点，据1987年一次会议上统计；全国从事涡街流量计开发、生产的企业已有20余家

　　青岛和晟防震动涡街流量计工作原理：

　　涡街流量计是利用流体力学中的卡门涡街现象制造的一种流体计量。所谓卡门涡街现象就是当流体流经旋涡发声体时，流体绕过发声体时会形成交替变化的两排涡列，在满足一定条件下，非对称涡列能形成稳定涡列输出，此时旋涡的频率F与流体的流速V及发声体的宽度d有如下数学关系：

　　F=St?V/d St--斯特劳哈尔数。在正常工作条件下为常数。

　　防震动涡街流量计,抗震涡街流量计,2吨锅炉蒸汽流量计避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施,安装应力检测式涡街流量计的现场管道机械振动相当强烈，影响到仪表不能正常工作，有何对策？遇到这种情况，可调整流量计的安装方位使仪表能正常工作,据有关信息显示到2004年初，我国涡街流量计的开发、生产又出现了新局面，生产企业已超过200家，年产量超过3万台,涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了
