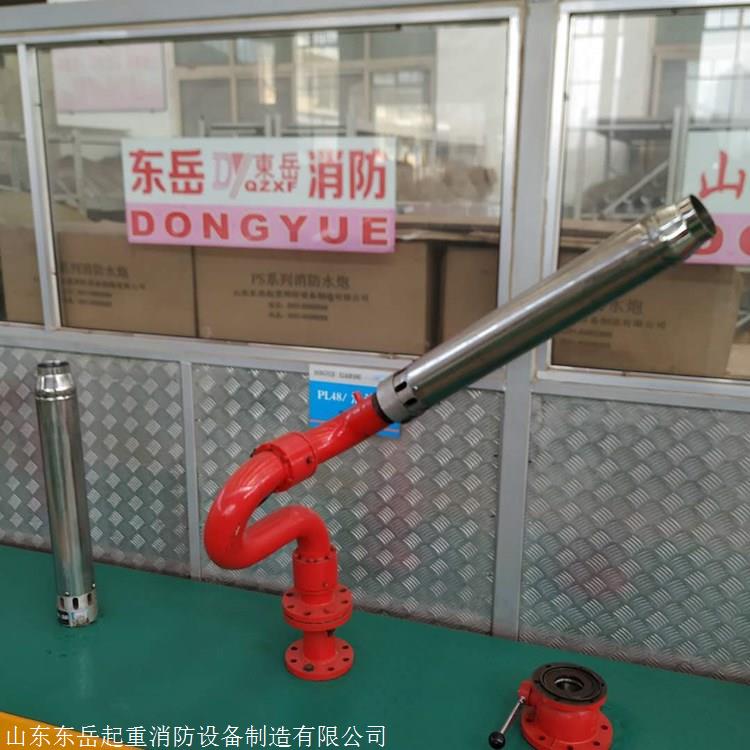

固定消防炮性能说明 济南PSKD移动消防炮

　　固定式消防炮性能曲线的说明：

　　为了更好的为用户和消防工程设计人员服务，本手册给出了各种规格的固定式消防炮在不同流量下喷射不同介质的射程、射高和反作用力的曲线，在选型时应以固定式消防炮的额定流量为依据，同时应考虑固定式消防炮的使用压力范围内的各工况点进行选择。以下根据性能曲线的查阅加以举例说明：

　　1、根据表2可以查出不同流量规格固定式消防炮，在不同喷射压力下的流量。

　　例如：查表2，50型固定式消防炮在1.0 MPa喷射压力时为50L/S。

　　2、根据表3可以查出在在GB19156《固定式消防炮通用技术条件》7、8、1给定的条件下（固定式消防炮仰角30，顺风风速≤2m/s），不同流量规格的固定式消防炮在不同的喷射压力时的射程。

　　3、根据表4可查出不同流量规格固定式消防炮在额定压力下，不同仰角时的射高以及该点至炮口的射点的水平距离。

　　4、根据固定式消防炮流量规格及实际工作压力，可查出该工况时的反作用力，在进行固定式消防炮的选型设计时，可根据工作压力时的反作用压力作为基础设计的依据，例如：查表5，50型消防水泡在1.0MPa的工作压力下的反作用力伟2.5KN，若此状态下可能出现1.6MPa的工作压力则应该按4.3KN的反作用力作为基础设计的依据。
