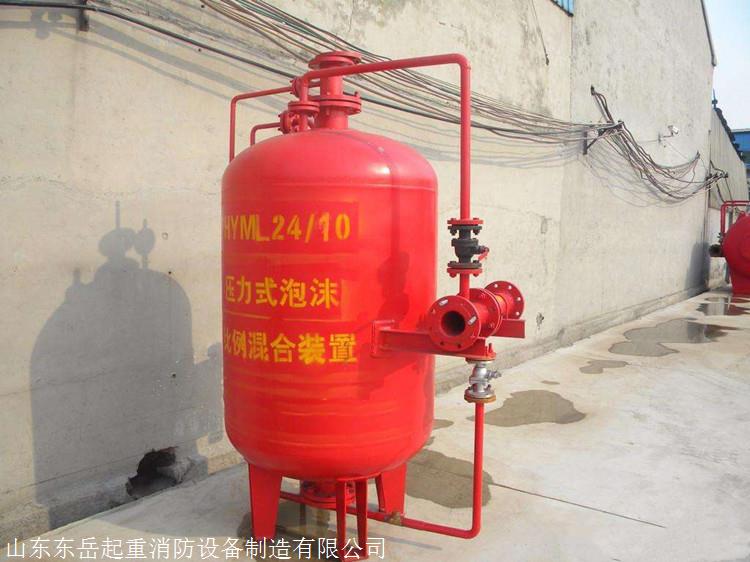

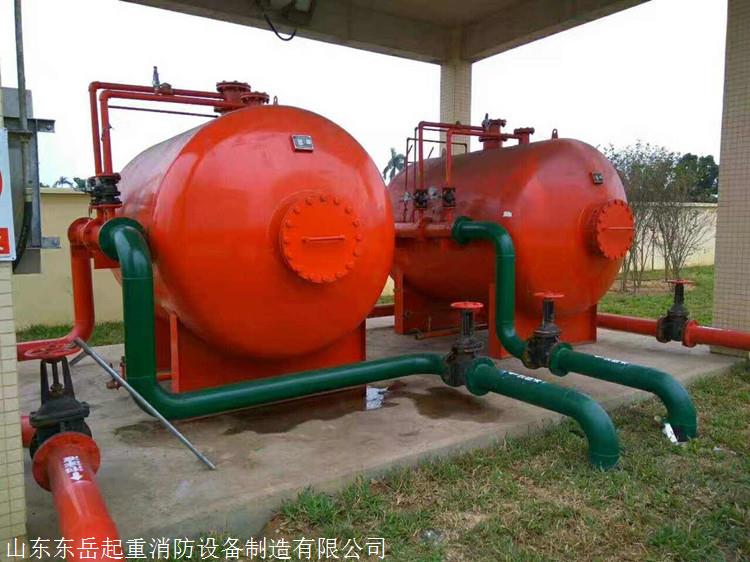

压力式比例混合装置
PHYM系列压力式比例混合装置是由泡沫液储罐，压力式比例混合器，安全阀，控制阀门及一些辅助零部件组成。当消防压力水流经该设备时，比例混合器将其比例分流，其中一小部分水进入泡沫液储罐的夹层，置换出的泡沫液与其余主管道的消防水混合为一定比例的泡沫混合液，并输送给泡沫产生设备。PHYM系列压力式比例混合装置适用于混合比为3%/6%的各类泡沫液。
压力式泡沫比例混合装置是用来存储泡沫灭火剂并通过压力式泡沫沫比例混合器利用泵组的供水将泡沫灭火剂置换出来，并与供水按一定的比例混合形成泡沫混合液的装置。
一、结构
该系列产品主要有罐体、、比例混合体、进水管路、出液管、排水阀、排污阀、安全阀、压力表组成。每个管路均安装有阀
门、进水管线上装有压力表，装在罐体内，其内腔和罐腔是各自独立的。
二、工作原理
压力水经水管路进入罐体内，产生压力挤压使泡沫液经出液管被挤出，使泡沫液与比例混合器中的水自动按一定比例混合成
混合液，流经空气泡沫产生器、泡沫枪（炮）喷出泡沫，进行灭火工作。
三、主要用途
该系列产品广泛用于油库、石油、化工、天然气、电厂、纺织棉麻、码头、加油站、仓储、高层建筑、燃油锅炉、地下车库等场
所。
泡沫灭火装置是专为汽车库、停车场、燃油锅炉房等重要场所研制的一种新型、高效的消防产品。
系统的关键部件自调型泡沫比例混合器是泡沫灭火设备的一次技术革新。它能在较大流量范围内始终保持一定的混合比，再加上水成
膜泡沫灭火剂其防护膜的灭火作用，适用于非吸气型泡沫喷射装置,使系统具有如下显著特点:
(1)泡沫灭火剂有成膜性和膜自愈性。抗复燃能力强；
(2)泡沫液可贮存20年不变质。而一般泡沫液只能贮存2年；
(3)灭火效力高。是一般泡沫灭火剂2~3倍；
(4)适用于非吸气型泡沫喷射装置;
(5)适用的泡沫混合液流量范围大，混合比准确，适用于3%型和6%型泡沫液；
(6)压力损失小；
(7)动作灵活。属机械传动；
(8)耐蚀。部件由不锈钢和铜合金制造;
(9)泡沫液储罐内置，使水和泡沫液隔离，可连续多次使用;
(10)可与自动喷水灭火系统联用，并可实现自动; (11)借助水源压力来实现泡沫液供给，不需另设泡沫动力源;
(12)适于自动喷水灭火系统的改造。仅需增加泡沫比例混合器和泡沫液储罐。
【工作原理】
压力式泡沫比例混合装置主要由带的泡沫液压力储罐与利用文丘里原理制成的PHY型压力式比例混合器组成，当系统管网中的水流经比例混合器减压孔板时，在孔板的前后会形成压差。压高处的一部分水（3%或6%）通过泡沫罐的进水管进入罐内，挤压，将中的泡沫液通过泡沫罐的出液管挤压至比例混合器低压处与水混合形成泡沫混合液，形成的泡沫混合液输出到泡沫产生设备，与空气混合产生泡沫。
【产品特点】
1.泡沫混合比例准确可靠，喷射的泡沫液穿透能力强，灭火效率高。
2.未用完的泡沫液可继续使用,节约泡沫液，降低成本。
3.适用范围广，无论高、中、低倍数泡沫灭火剂均可使用。
安装与使用说明
【 装置的安装】
安装时压力水的水流方向应与装置上比例混合器的箭头所指方向一致。在比例混合器前应设压力表、单向阀、控制阀、管道过滤器等；
泡沫罐应当与地面基础固定。
【泡沫液充装方法】
关闭所有阀门，开启两个排气阀，通过进水管与排水口往与储罐之间充入1/3至1/2储罐的水，然后打开加液口，用一寸橡胶管自加液口中插入至罐底，通过交管向储罐的内注入泡沫灭火剂，待排气口有水排出后打开排水阀，并以与泡沫液充装流量相近的流量进行排水，直至泡沫液充完。充装完毕后关闭加液口及排水阀，打开进水阀，再次往与储罐之间缓慢充水至排气口有水流出，关闭排气阀与进水阀，后用清水冲刷散落在装置外部的灭火剂。
【 装置的作用】
A比例混合器要在规定的压力和混合液流量范围内使用，比例混合器输出的混合液量的混合比可以随水流量的变化在规定的流量范围内自动调节，保持稳定的混合比；
B当压力水通过比例混合器时开启进入贮藏的进水阀，此时观察压力表，当压力达到设计压力值时，立即开启出液阀，这时装置开始工作；
C装置应安装在室内或有防护棚的场所，避免日晒雨淋环境温度应保持在0-40℃范围内。
【维护保养】
装置安装验收完毕后，应有专职或兼职的消防人员检查、维护保养该装置：
1、每月定期检查贮罐和比例混合器，必须保证无泄漏、无锈蚀、无机械损伤等；
2、每半年对罐内的泡沫液进行一次检测，确保泡沫液的化学成分和性能符合标准要求；
3、打开液位计球阀可观察泡沫液位高度，观察后应及时将液位计球阀关闭
