超导拒腐石墨接地带 石墨缆接地极 柔性石墨接地体 Φ20接地石墨

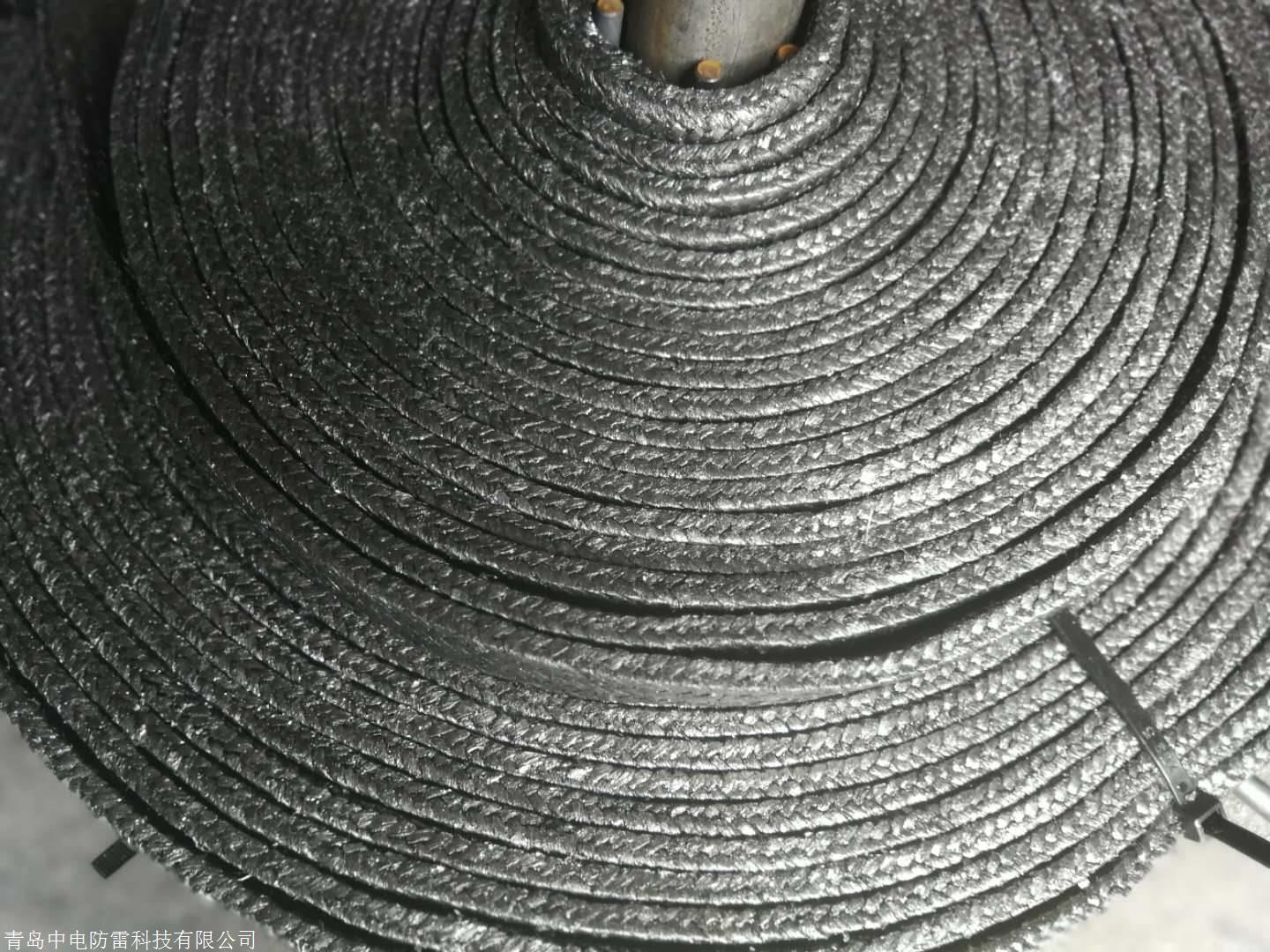

　　石墨线缆接地线，采用高炭石墨线制造，与杆塔连接的连接端头采用不锈合金，石墨线缆接地线非金属导电体，耐腐蚀、不生锈接地电阻稳定、大电流冲击不反击、不损坏、电阻不变、耐高低温，使用寿命长30年，免维护、安全可靠。使用不受环境，气候条件限制，是安装便捷，无需电气焊，省工省时，节省材料、经费、节能、环保、防盗，尤其适合酸性土壤、碱性土壤、沼泽、湿热地带和海滩使用。

　　一、石墨线缆接地线技术参数

　　1、固态电阻率：0.06.Ωm

　　2、冲击电流耐受：（200KA）△R%≤10%

　　3、工频电流耐受：△R%≤10%

　　4、高温性能：100℃

　　5、低温性能：-40℃

　　6、抗压强度：≥1200Mpa

　　7、石墨线层表面莫斯硬度：1-2

　　二、石墨线缆接地线产品规格

　　横截面积20*20mm,16*16mm,4*4mm,5*5mm,长度可根据用户需求加工。

　　三、石墨线缆接地线可组装的接地形状

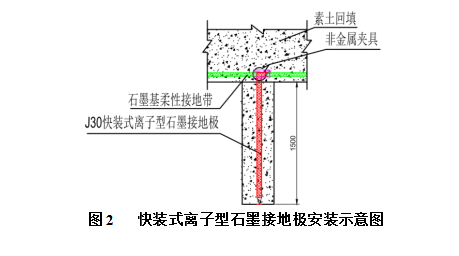

　　四、石墨线缆接地线施工指南

　　1、本品使用量按直径10mm的锌镀圆钢用量计算；

　　2、施工时按甲方图纸设计要求进行；

　　3、接地线安装时两头闭合；

　　4、连接方式为塔接，用导电石墨线缠绕扎紧，塔接的长度为接地体直径的10倍；

　　5、接地体沟要平，用细湿土埋，分层夯实；

　　6、防止利器刮伤石墨缆体，保护缆体导电、泄电层不受损失；

　　7、穿越路基时要用钢管套护；

　　8、石墨线缆接地线在特殊地段使用时，其连接体需要加固防护套。
