　　一、产品概述

　　APView400 电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统。遵照IEC 61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量，集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。装置在电能质量指标参数测量方法的标准化和指标参数的测量精度以及时钟同步、事件告警功能等各个方面均达到了国家标准 A 级要求，能够满足 35kV 及以下供电系统电能质量监测的要求，广泛适用于半导体、石化、钢铁、医院、数据中心、交通建筑等行业及光伏/储能/风电等新能源发电系统的电能质量监测。

　　二、产品型号

　　三、产品特点

　　装置采用多核异构 Soc 作为核心芯片，双 Arm 核基于非对称处理器架构，Arm1 搭载嵌入式 Linux 操作系统，用以执行通讯、存储、统计、分析等任务；Arm2 裸机运行，用以执行采样、计算等高实时性任务。装置每周波采样点数为 1024 点，使用 32GB 容量固态 A级存储元件进行程序、数据存储，所有芯片均选用宽温工业级规格。装置集成 800*480 点阵彩色大尺寸液晶，可就地查看事件、波形等数据。

　　四、机械结构与电气安装

　　装置采用嵌入式安装，首先在柜（屏）体面板上按 4.1 所示开孔，再将装置按图 4.2 所示放入开孔中，直到装置面板靠住柜（屏）的面板。再安装固定支架，螺丝旋入螺丝孔，使装置牢固在柜（屏）上。

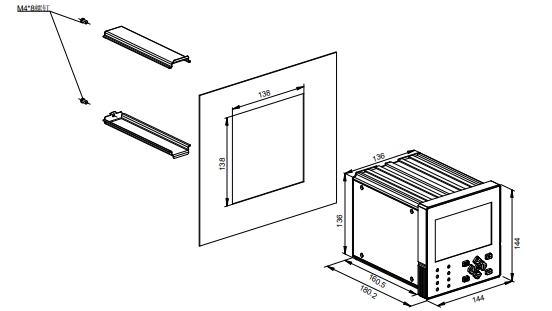

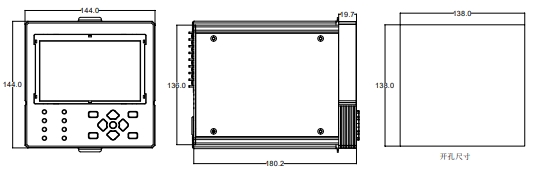

　　图 4.1 外形及开孔尺寸图

　　图 4.2 安装示意图

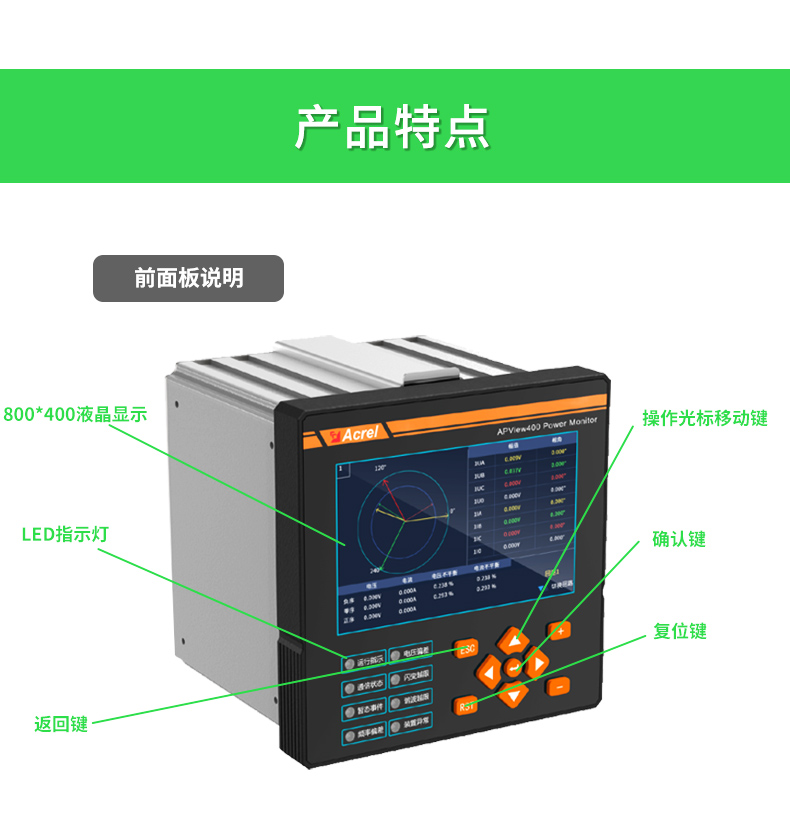

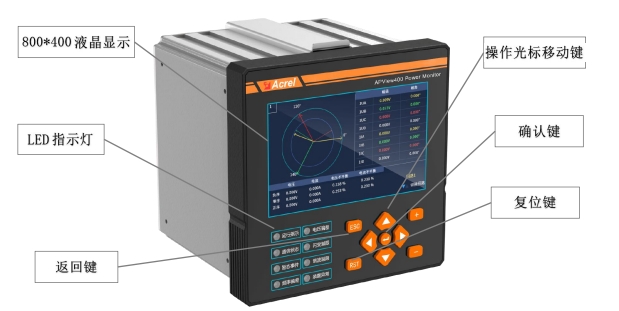

　　图 4.3 装置前面板展示

　　五、操作说明

　　5.1、主界面

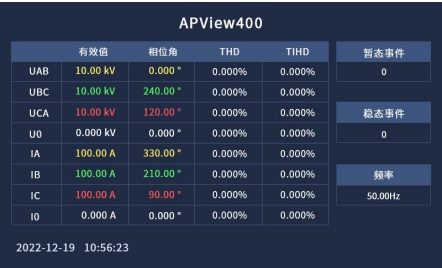

　　装置上电后，自动进入主界面。主界面主要显示实时电压电流有效值及相位角、回路频率、暂态事件数、稳态事件数和时间。界面右侧事件计数为未查看事件数目，进入"事件记录"菜单查看后计数清零。

　　5.2、主菜单

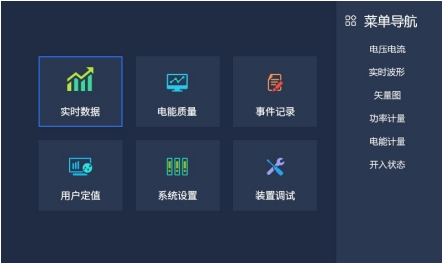

　　主菜单设有"实时数据"、"电能质量"、"事件记录"、"用户定值"、"系统设置"、"装置调试"等 6 个子菜单，当选中某一子菜单时会有蓝色选择框出现并显示高亮，同时在右侧"菜单导航"栏显示该子菜单的下属菜单内容。此时，再按确认键即可进入该子菜单。

　　5.3 实时数据

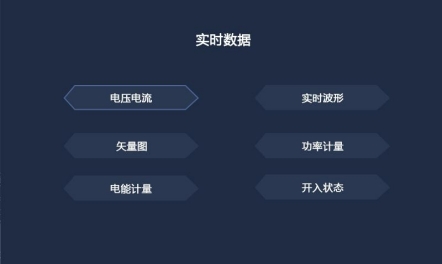

　　在主菜单选择"实时数据"菜单进入实时数据界面。实时数据菜单主要有"电压电流"、" 实时波形"、"矢量图"、"功率计量"、"电能计量"、"开入状态"六个子菜单

　　六、产品资质
