安科瑞ANSVG-G-A 50-25A/C 混合无功谐波混合补偿装置 兼谐波治理
一、产品概述
混合动态滤波补偿装置以并联方式接入配电系统，实时监测系统的电流分量，通过控制计算及逻辑变化，计算出系统所需的无功分量及谐波分量，然后通过三相全桥换流电路实时产生系统所需要的无功与谐波电流注入到配电系统中，实现智能补偿，兼谐波治理。
应用范围：适用于0.4KV系统中动态补偿无功和谐波电流。
订货范例：具体型号：ANSVG-G-A 250-125/GB 技术参数：无功补偿容量250kvar，谐波补偿电流125A 电压等级：400V 防护等级：IP20（可按客户要求定制）
二、模块工作原理
混合动态滤波补偿装置模块(ANSVG-G-A)是一种用于补偿无功、谐波以及不平衡的新型电力电子装置，它能对大小变化的无功、谐波以及负序进行快速和连续的补偿，其应用可克服LC补偿器等传统的无功补偿器响应速度慢、补偿效果不能控制、容易与电网发生并联谐振和投切震荡等缺点。其基本原理是指将三相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的，同时，这个模块可以在容量满足的情况下补偿多次谐波。
三、产品特点
（1）线性输出，无功功率全容性-全感性输出的同时，可滤除特定次谐波；
（2）具备三相不平衡治理及稳压功能，提高 0.4kV 配电安全性；
（3）补偿后系统功率因数≥0.99；
（4）具有有源滤波功能，单模块 100var+50A 滤波，另有多种较小容量模块，详见技术参数；
（5）响应时间<5ms；
（6）模块化并联设计，故障模块不影响正常模块的运行，可靠性高。
四、产品尺寸

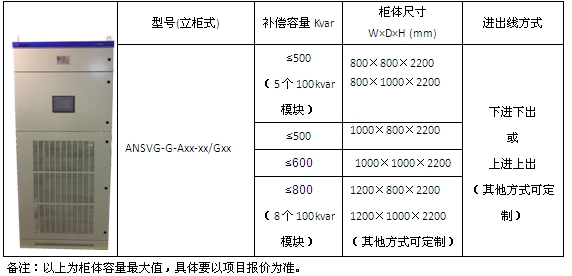

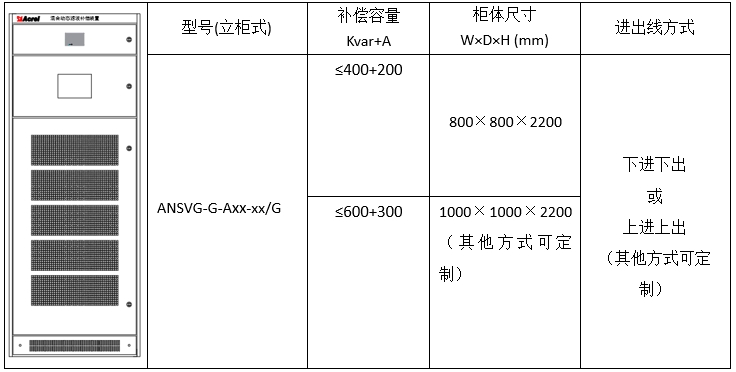

立式柜外形尺寸

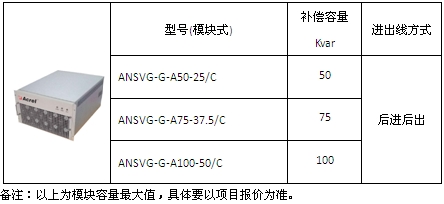

五、模块容量
安科瑞ANSVG-G-A 50-25A/C 混合无功谐波混合补偿装置 兼谐波治理
